【操作步骤】

（1）将【阳台】图层置为当前图层，将线宽调节为【0.30】；单击【绘图】工具栏中的【矩形】按钮，按图10-16所示的样式选定第一个点，输入命令“d”设置矩形尺寸（长为600mm，宽为1000mm），结果如图10-17所示。

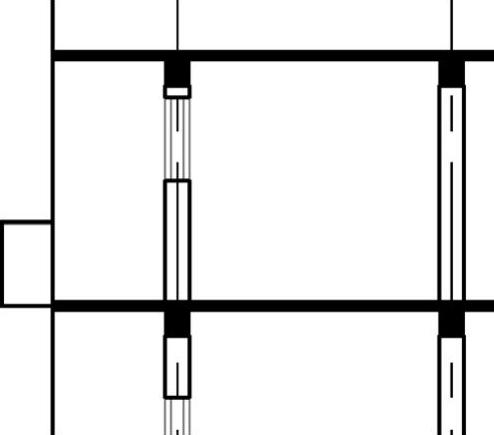

图10-16 绘制阳台1

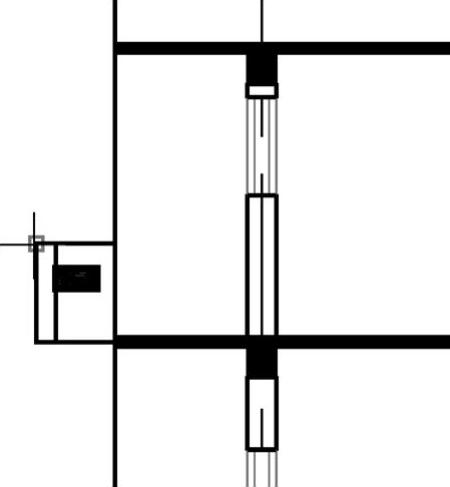

图10-17 绘制阳台2

（2）重复步骤（1），画出如图10-18所示的200mm×1000mm的矩形。

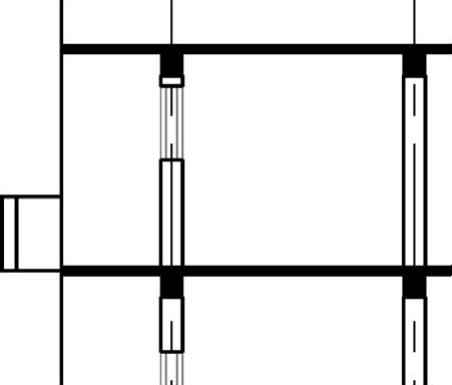

图10-18 绘制阳台3

（3）设置窗框多线。将【窗框】图层置为当前图层，将线宽调节为【0.30】，参照10.2.2节的步骤（6），设置多线参数如图10-19所示，并将其置为当前样式。

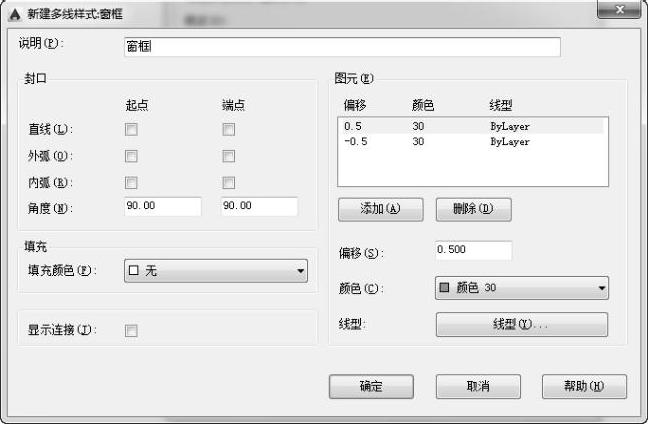

图10-19 设置窗框多线

（4）在命令行输入“ML”执行【多线】命令，设置对正方式为上，比例为150。选择如图10-20所示的点为起点，绘制窗框多线，结果如图10-21所示。

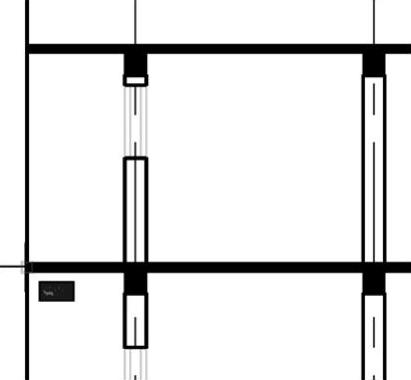

图10-20 绘制窗框1

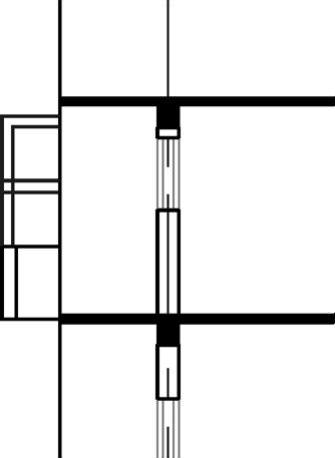

图10-21 绘制窗框2

（5）重复步骤（4），选定窗框多线的中点为起点，绘制长为800mm的水平多线，结果如图10-22所示。

图10-22 绘制窗框3

（6）单击【绘图】工具栏中的【矩形】按钮。选定第二层端点为第一个点。输入命令“D”设置矩形尺寸（长为1200mm，宽为200mm），并把显示颜色改为【黑】，结果如图10-23所示。

图10-23 绘制窗沿1

（7）单击【修改】工具栏中的【圆角】按钮。设置倒圆角半径为200，修剪参数为“修剪”，结果如图10-24所示。

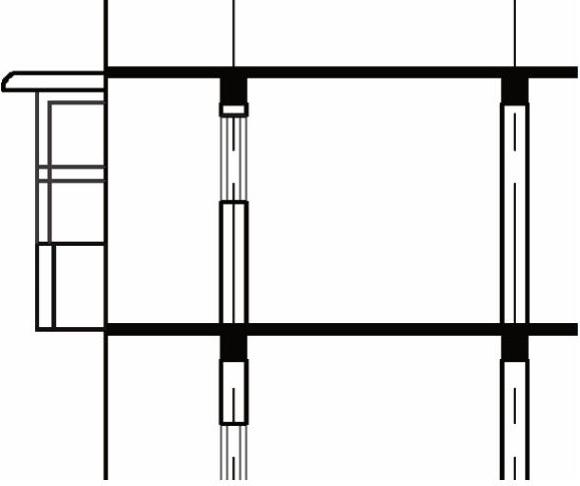

图10-24 绘制窗沿2

（8）单击【修改】工具栏中的【分解】按钮。把上步所画图形分解，在命令行中输入“ARRAYRECT”，执行【矩形阵列】命令，选中倒圆角圆弧，修改阵列行数为1，阵列列数为4，阵列列间距为300。阵列后，把颜色改为“黑色”，结果如图10-25所示。

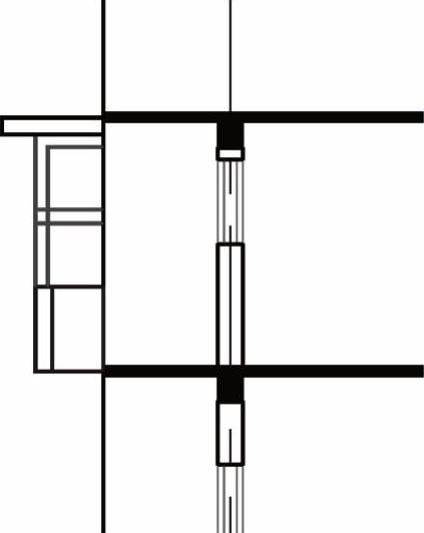

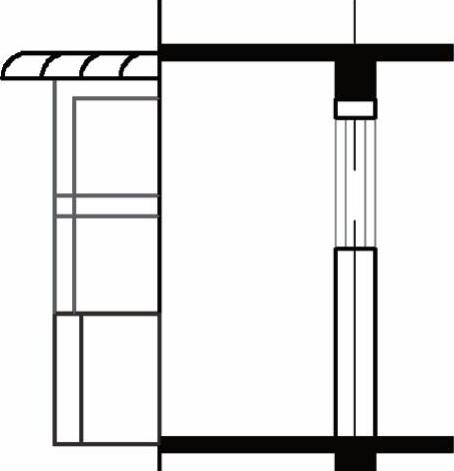

图10-25 绘制窗沿3

（9）添加构造线。把视图移动到住宅右边，将【定位线】图层置为当前图层，设置线宽为默认线宽，添加如图10-26所示的构造线。

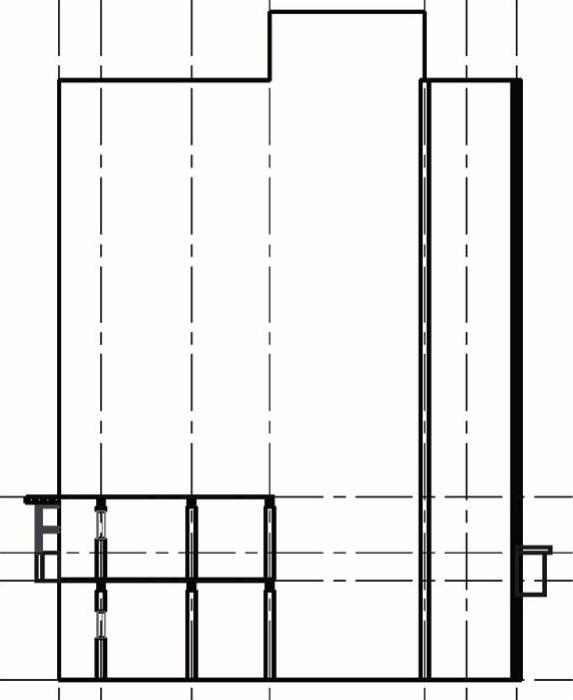

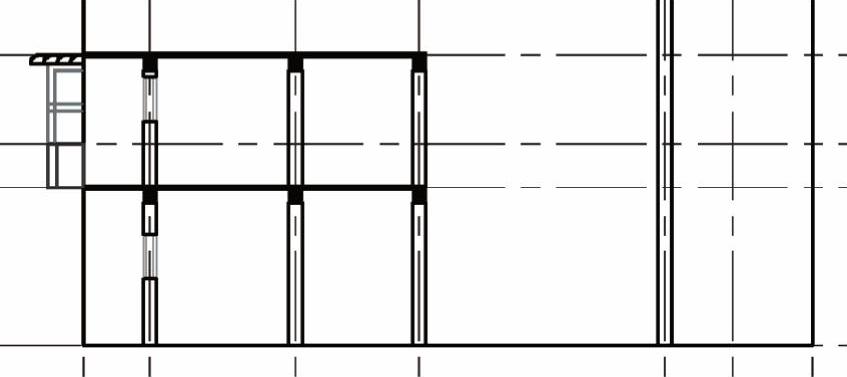

图10-26 添加构造线

（10）将【阳台】图层置为当前图层，调节线宽为【0.30】；单击【绘图】工具栏中的【矩形】按钮，选定如图10-27所示的点为起点，输入命令“d”设置矩形尺寸（长为1200mm，宽为200mm），结果如图10-28所示。

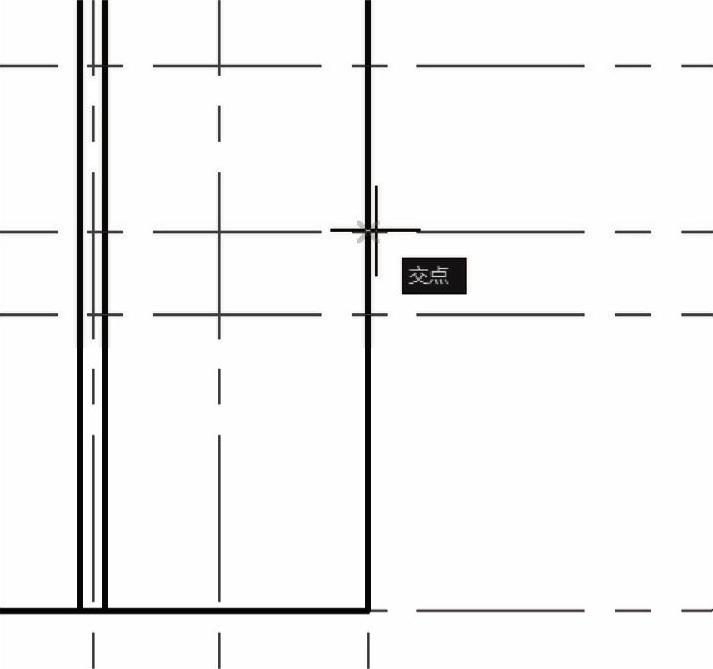

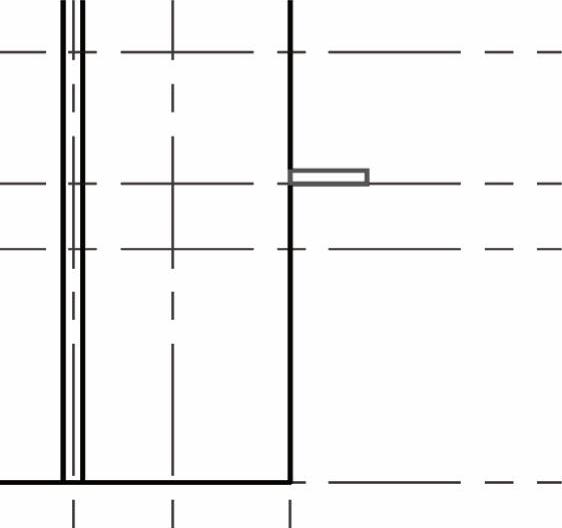

图10-27 绘制右阳台1

（11）单击【绘图】工具栏中的【矩形】按钮，选定如图10-27所示的点为起点，输入命令“d”设置矩形尺寸（长为1000mm，宽为1500mm），结果如图10-29所示。

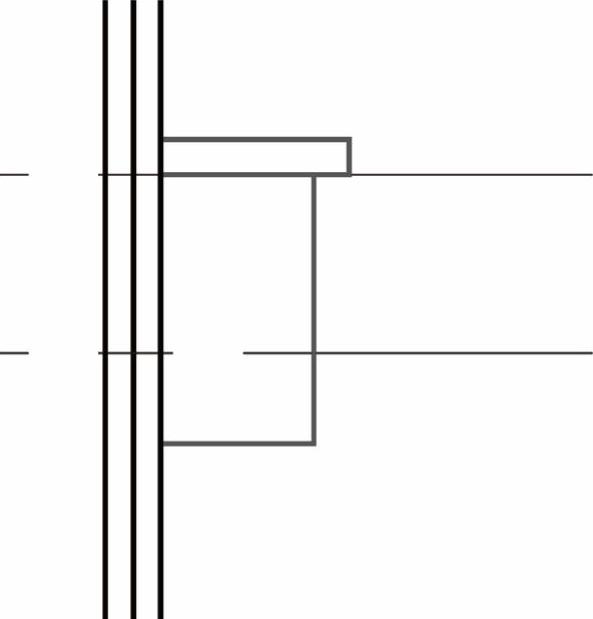

图10-28 绘制右阳台2

图10-29 绘制右阳台3

（12）将【梁线】图层置为当前图层，调节多线样式，把【墙体多线】置为当前多线样式。

（13）添加墙体多线。在命令行输入“ML”执行【多线】命令，设置对正方式为无，比例为300。选择右下角点为起点，绘制长为216 00mm的竖直多线，结果如图10-30所示。

图10-30 添加墙体多线

（14）修剪阳台。在命令行输入“TR”执行【修剪】命令，设置对正方式为无，比例为300。选择右下角点为起点，绘制长为21 600mm的竖直多线，结果如图10-31所示。

图10-31 修剪阳台
