AutoCAD2015建筑设计与制图梁线绘制，步骤和结果
【摘要】：图10-11 楼面线绘制3在命令行输入“ML”绘制多线，执行命令，输入“j”选择对齐方式为，输入“s”选择比例为，在B线与H线的交点上画出高1500mm的多线，结果如图10-12所示。图10-12 梁线绘制1图10-13 梁线绘制2参照10.2.1节的步骤，新建如图10-14所示的窗框样式，将颜色定义为，并置为当前。图10-14 新建多线样式将图层置为当前图层，线宽调节为，在命令行输入“ML”绘制多线，如图10-15所示。
【操作步骤】
（1）将【梁线】图层置为当前图层；单击【绘图】工具栏中的【多段线】按钮

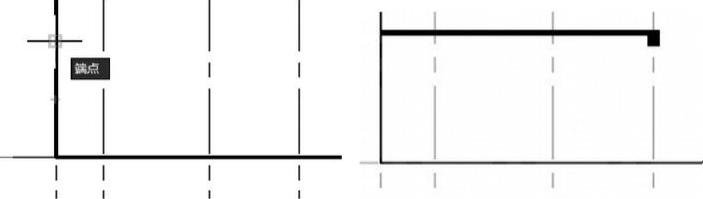

，捕捉A线上第一段线段的端点，在命令行输入“w”调节宽度为“120”，绘制一条水平直线与D线为交点为端点，再输入“w”调节宽度为“300”，往下画出高360mm的线。结果如图10-9所示。
图10-9 楼面线绘制1
（2）该水平线与BC线的交点分别往下画出两端高360mm、宽300mm的多段线。结果如图10-10所示。
图10-10 楼面线绘制2
（3）重复步骤（1）和（2），在A线上第二段线段的端点起画出第二层的楼面（或者选择步骤（1）和（2）的结果图，复制并粘贴到该处）。结果如图10-11所示。
图10-11 楼面线绘制3

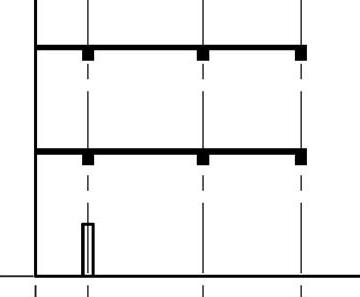

（4）在命令行输入“ML”绘制多线，执行【多线】命令，输入“j”选择对齐方式为【无】，输入“s”选择比例为【300】，在B线与H线的交点上画出高1500mm的多线，结果如图10-12所示。
（5）重复步骤（1），画出如图10-13所示的梁线图。
图10-12 梁线绘制1
图10-13 梁线绘制2
（6）参照10.2.1节的步骤（6），新建如图10-14所示的窗框样式，将颜色定义为【青】，并置为当前。
图10-14 新建多线样式

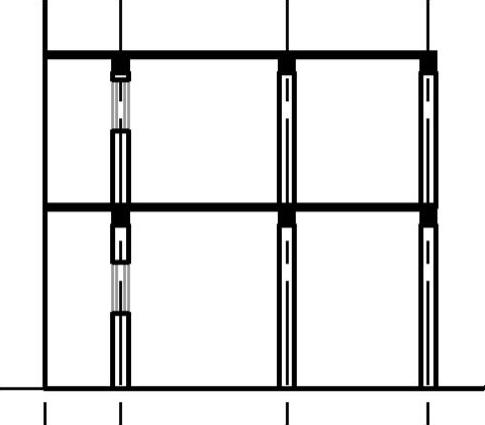

（7）将【窗玻璃】图层置为当前图层，线宽调节为【默认】，在命令行输入“ML”绘制多线，如图10-15所示。
图10-15 窗户剖面效果
