AutoCAD2015建筑设计：绘制框架、多线墙体
【摘要】：图10-1 示例图形下面开始绘制表格。将图层置为当前图层，把直线的粗度修改为；单击工具栏中的按钮，勾勒住宅的大体框架。图10-5 墙体多线1图10-6 墙体多线2把光标移动至命令行下方的快捷状态栏中的按钮上，单击鼠标右键弹出菜单栏，选择命令，弹出对话框，在选项组中选中“端点”“中点”和“交点”复选框，如图10-8所示。
起始文件——参见附带光盘“Start\Ch10\示例10-1.dwg”；
结果文件——参见附带光盘“End\Ch10\示例10-1.dwg”；
动画演示——参见附带光盘“AVI\Ch10\示例10-1.avi”。
本示例将利用前面学到的知识绘制住宅的框架，可参考附带光盘目录下的“Start\Ch10\示例10-1.dwg”，如图10-1所示。

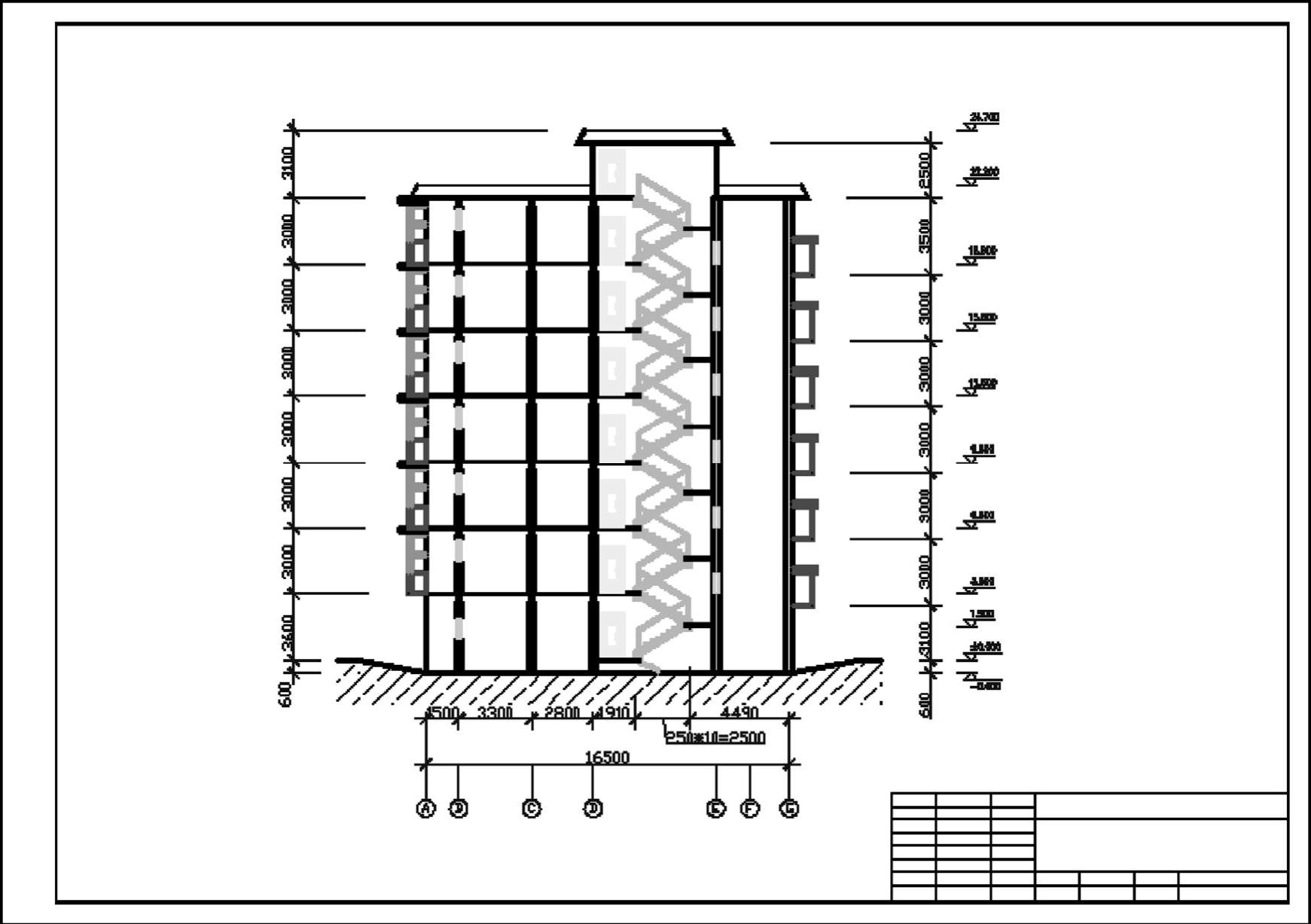

图10-1 示例图形
下面开始绘制表格。
【操作步骤】
（1）直接打开附带光盘目录下的“Start\Ch10\综合实例2.dwg”。或者绘制一个59 600mm×42 000mm的矩形框。
（2）新建【框架】图层，设定颜色为【250】；新建【定位线】图层，设定颜色为【红】；新建【标注】图层，设定颜色为【蓝】；其他设置采用默认设置。新建图层的初步设置如图10-2所示。

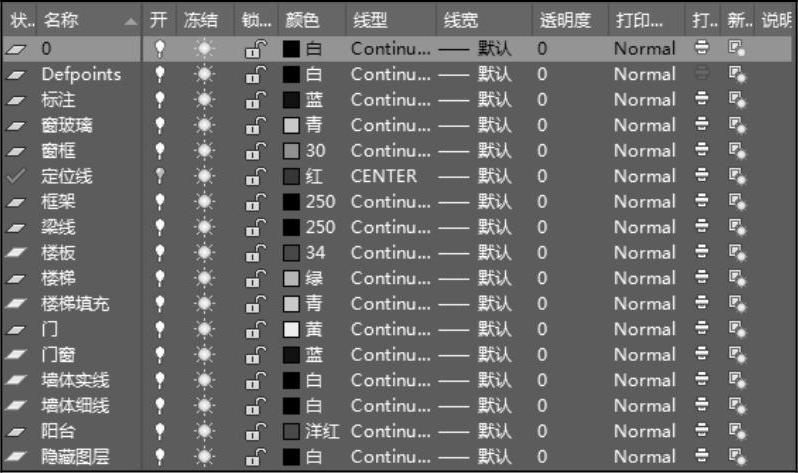

图10-2 新建图层
（3）将【定位线】图层置为当前图层。
（4）单击【绘图】工具栏中的【构造线】按钮
，绘制一条竖直构造线，然后连续输入“@1500，0”“@3300，0”“@2800，0”“@5560，0”“@1540，0”和“@1800，0”绘制出各构造线，分别定义为A、B、C、D、E、F、G。重复执行【构造线】命令，绘制一条水平构造线，定义为H，结果如图10-3所示。

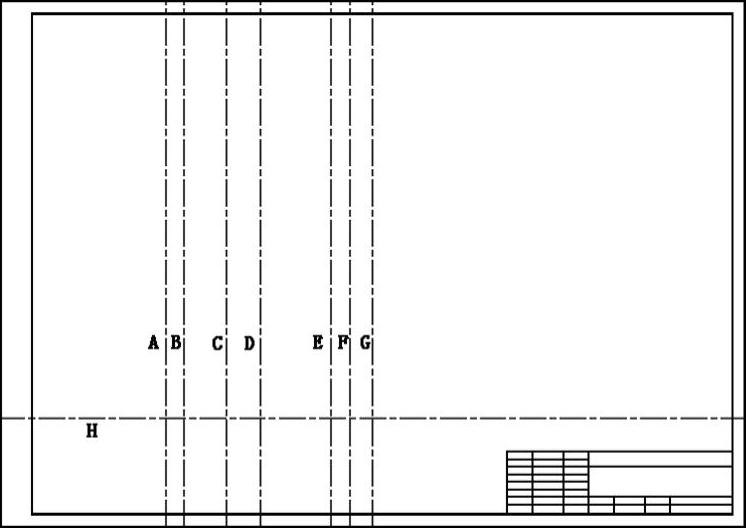

图10-3 底层定位线
应用·技巧
若使用构造线之后不能显示出中心线的线型，则应调节线型比例，具体方法为：选择构造线，单击鼠标右键在弹出的快捷菜单中选择【特征】命令，找到线型比例，调到40，就能出现上图效果。
（5）将【框架】图层置为当前图层，把直线的粗度修改为【0.3】（方便观察）；单击【绘图】工具栏中的【直线】按钮
，勾勒住宅的大体框架。先从A、H交点开始沿着A线画3条线段，长度分别为3600mm、3000mm和15000mm，再按照如图10-4所示的样式画出大体框架。其中凸出处的高度为2500mm。
图10-4 大致框架
（6）选择菜单栏中的【格式】→【多线样式】命令，弹出【多线样式】对话框，单击其中的【新建】按钮，弹出【创建新的多线样式】对话框，在【新样式名】文本框中输入多线样式名“墙体多线”。
（7）单击【继续】按钮，弹出【新建多线样式：墙体多线】对话框，设置封口方式为直线，如图10-5所示。单击【确定】按钮，返回【多线样式】对话框选定【墙体多线】样式，单击【置为当前】按钮，把【墙体多线】样式设为当前多线样式，如图10-6所示。
图10-5 墙体多线1

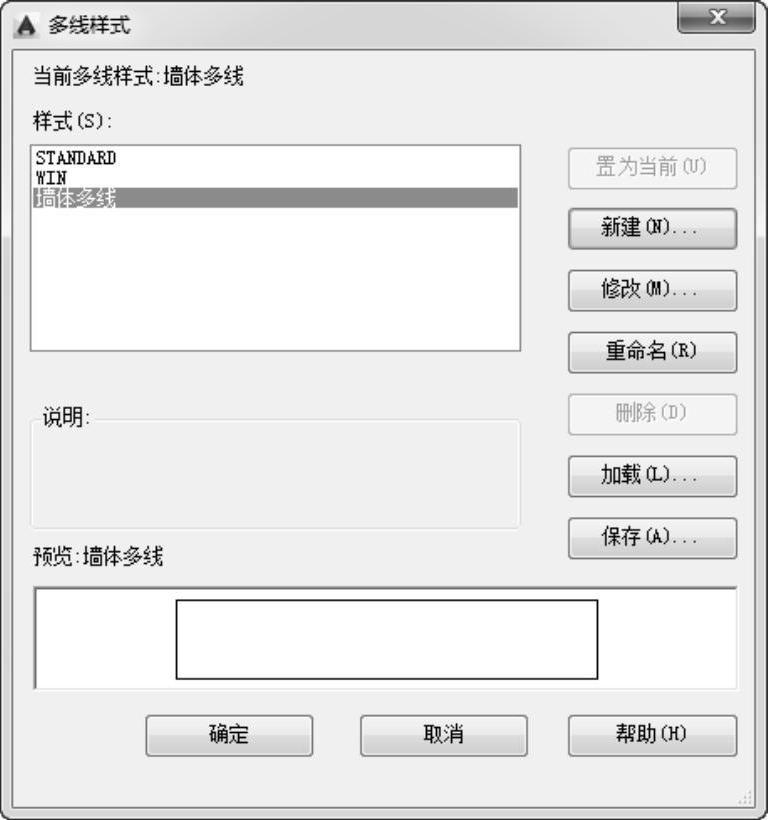

图10-6 墙体多线2
（8）把光标移动至命令行下方的快捷状态栏（见图10-7）中的【对象捕捉开关】按钮上，单击鼠标右键弹出菜单栏，选择【对象捕捉设置】命令，弹出【草图设置】对话框，在【对象捕捉模式】选项组中选中“端点”“中点”和“交点”复选框，如图10-8所示。

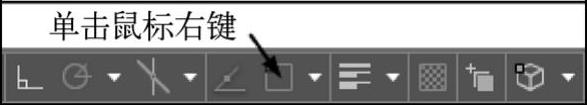

图10-7 快捷状态栏

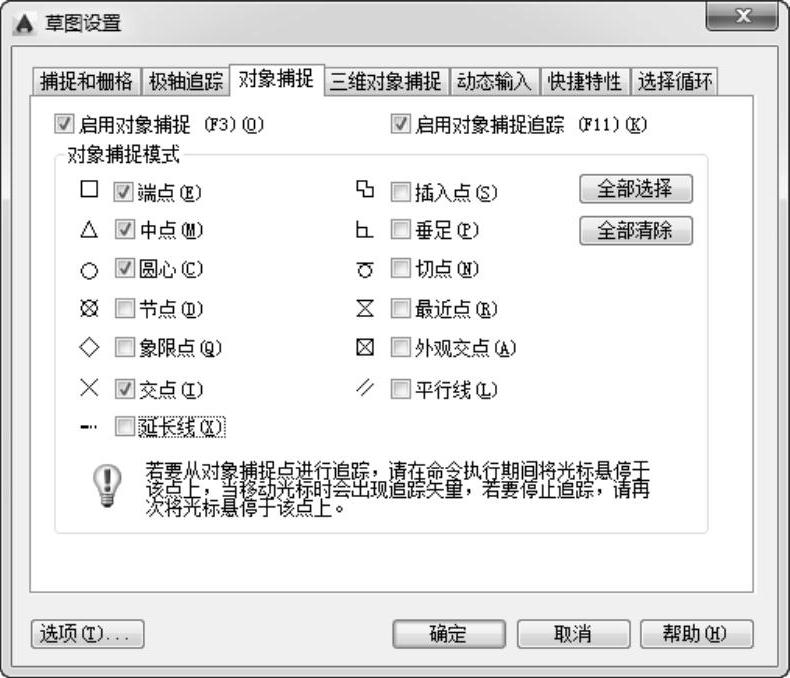

图10-8 【草图设置】对话框
