AutoCAD2015建筑设计与制图：绘制住宅楼的标准层
【摘要】：将图层置为当前图层，在标准层中间，按图9-35所示的尺寸，插入之前绘制好的“窗户一”图块。使用命令，以步骤插入的“窗户二”“窗户三”图块和步骤插入的“阳台护栏”“阳台门”图块为镜像对象，以住宅标准层的竖直中线为镜像线。在命令行中输入“HATCH”执行命令，选择填充图案为，修改图案的比例为，然后为住宅的标准层填充墙面，如图9-39所示。图9-40 复制住宅楼的标准层至此，住宅楼标准层的正立面图就绘制完成了。
【操作步骤】

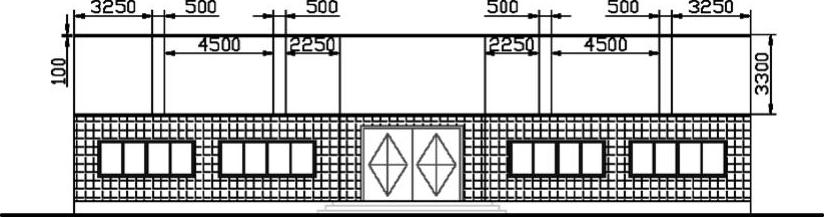

（1）绘制住宅楼标准层的墙线。先将【墙线】图层置为当前图层。使用【直线】命令，按图9-34所示的尺寸绘制直线。
图9-34 绘制住宅楼标准层的墙线

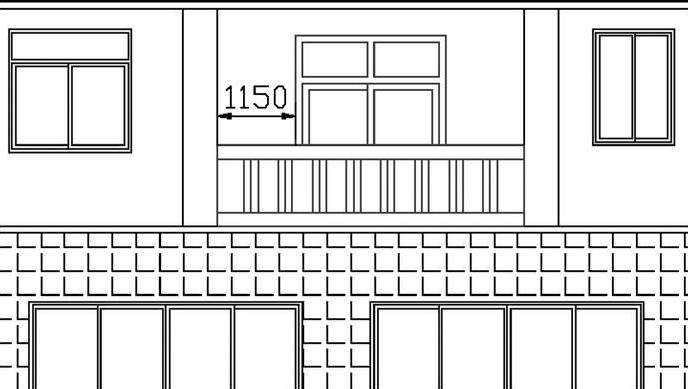

（2）插入楼梯间窗户。将【窗户】图层置为当前图层，在标准层中间，按图9-35所示的尺寸，插入之前绘制好的“窗户一”图块。
图9-35 插入楼梯间窗户

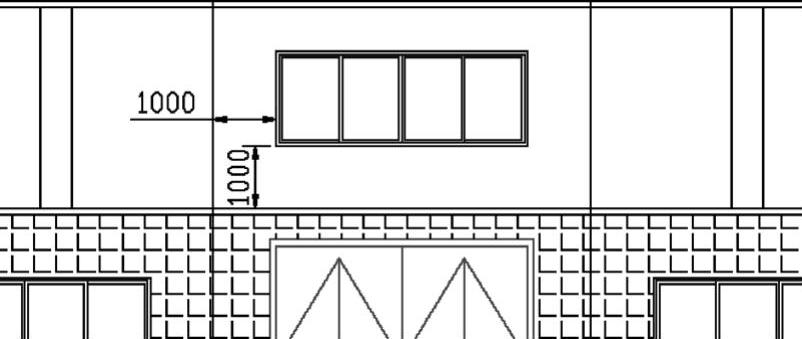

（3）插入“窗户二”和“窗户三”图块。在标准层的左侧，按图9-36所示的尺寸，插入之前绘制好的“窗户二”和“窗户三”图块。
图9-36 插入“窗户二”和“窗户三”图块

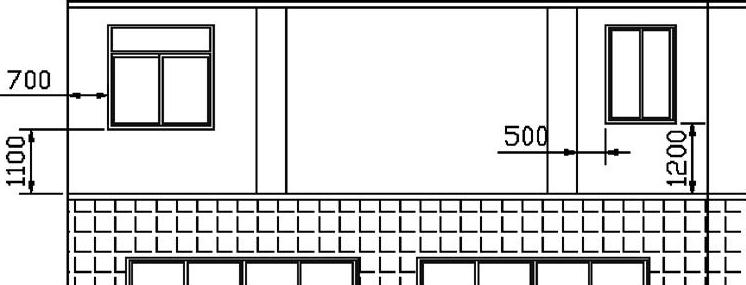

（4）插入“阳台护栏”和“阳台门”图块。将【阳台】图层置为当前图层，在标准层的左侧，按图9-37所示的尺寸，插入之前绘制好的“阳台护栏”和“阳台门”图块。
图9-37 插入“阳台护栏”和“阳台门”图块
（5）镜像房间窗户和阳台。使用【镜像】命令，以步骤（3）插入的“窗户二”“窗户三”图块和步骤（4）插入的“阳台护栏”“阳台门”图块为镜像对象，以住宅标准层的竖直中线为镜像线。镜像后的图形如9-38所示。
图9-38 镜像房间窗户和阳台

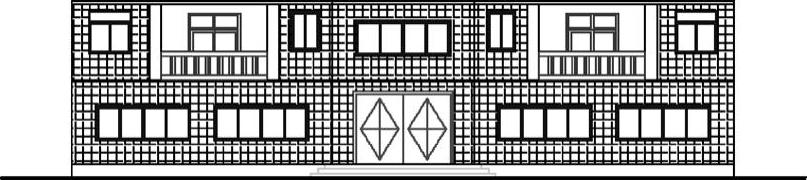

（6）绘制住宅标准层的墙面。在命令行中输入“HATCH”执行【图案填充】命令，选择填充图案为【ANGLE】，修改图案的比例为【50】，然后为住宅的标准层填充墙面，如图9-39所示。
图9-39 绘制住宅楼标准层的墙面

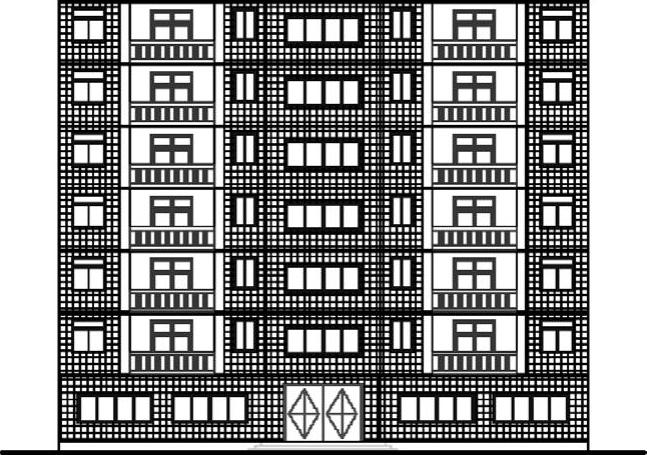

（7）复制住宅的标准层。在命令行中输入“ARRAYRECT”执行【矩形阵列】命令，以步骤（1）～（6）所有绘制的图形与插入的图块为阵列对象，设置阵列行数为6，设置阵列列数为1，设置阵列行间距为3300。阵列后的图形如图9-40所示。
图9-40 复制住宅楼的标准层
至此，住宅楼标准层的正立面图就绘制完成了。下面开始绘制该住宅楼的屋顶。
