AutoCAD2015：绘制图块的方法及示例
【摘要】：为了提高制图效率，在绘制该办公大楼总平面图前，用户应先将一些需要用到的图块绘制好，以便制图时可以直接插入使用。图8-6 环形阵列后的图形2.“大树”图块使用命令绘制一个直径为6000mm的圆形，如图8-7所示。图8-10 “草”图块图形在命令行中输入“WBLOCK”执行命令，将整个图形保存为名为“草”的外部图块。
为了提高制图效率，在绘制该办公大楼总平面图前，用户应先将一些需要用到的图块绘制好，以便制图时可以直接插入使用。
1.“植物”图块
【操作步骤】

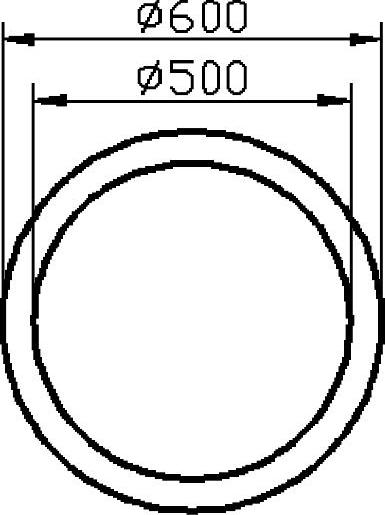

（1）绘制两个同心圆，其直径分别为500mm和600mm，如图8-4所示。
图8-4 绘制两个同心圆

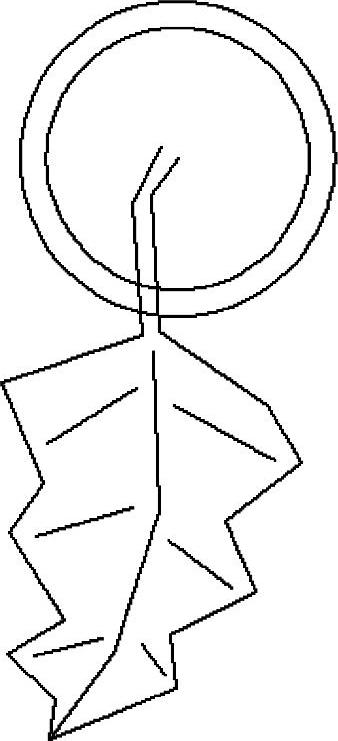

（2）使用【直线】命令，按如图8-5所示的样式绘制枝叶。
图8-5 绘制枝叶
（3）在命令行中输入“ARRAYPOLAR”执行【环形阵列】命令，选中阵列对象为步骤（2）中绘制的枝叶图形，指定环形阵列的中心点为圆心，环形阵列的项目数为4，环形阵列后的图形如图8-6所示。
（4）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存为名为“植物”的外部图块。
图8-6 环形阵列后的图形
2.“大树”图块
【操作步骤】

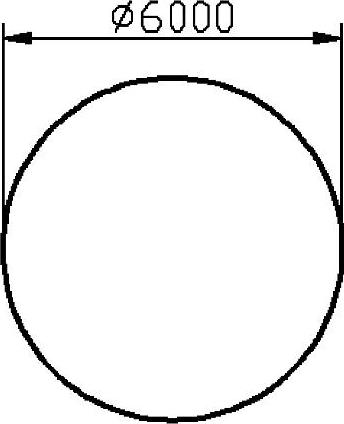

（1）使用【圆】命令绘制一个直径为6000mm的圆形，如图8-7所示。
图8-7 绘制圆
（2）使用【直线】命令绘制树的轮廓，如图8-8所示。
图8-8 绘制树的轮廓

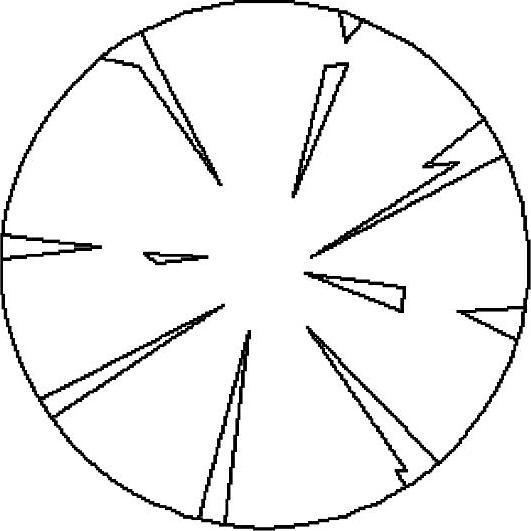

（3）在命令行中输入“TRIM”执行【修剪】命令，修剪后的图形如图8-9所示。
图8-9 修剪后的图形
（4）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存为名为“大树”的外部图块。
3.“草”图块
【操作步骤】

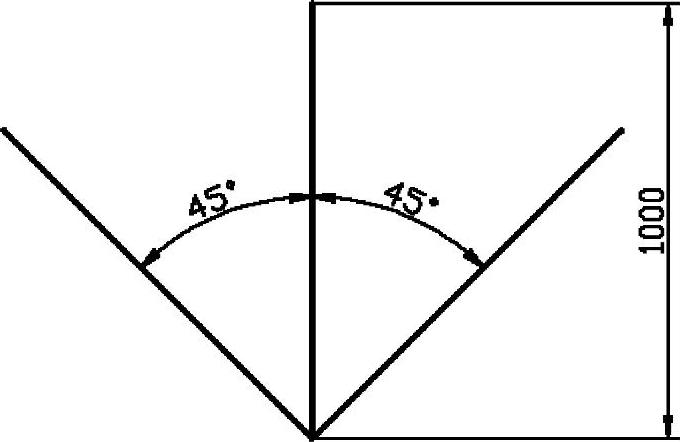

（1）使用【直线】命令，按图8-10所示的图形尺寸绘制3条直线。
图8-10 “草”图块图形
（2）在命令行中输入“WBLOCK”执行【写块】命令，将整个图形保存为名为“草”的外部图块。
