AutoCAD2015建筑设计与制图：绘制墙体，步骤图解

2023-09-22 理论教育 版权反馈
【摘要】：单击按钮，弹出对话框，将两个图元选中，并将其偏移距离修改为“120”和“-120”，如图7-34所示。图7-32 对话框图7-33 对话框图7-34 对话框使用命令绘制墙体。将图层设置为当前图层，在命令行中输入“MLINE”执行命令，设置多线的为，为，为，然后按图7-35所示的样式绘制水平的多线，接着按图7-36所示的样式绘制竖直的多线。图7-40 进行的位置图7-41 绘制完毕的墙体

【操作步骤】

（1）创建多线样式。在命令行中输入“MLSTYLE”，系统将弹出【多线样式】对话框，如图7-32所示。单击【新建】按钮，弹出【创建新的多线样式】对话框，在【新样式名】文本框中输入“240”，如图7-33所示。单击【继续】按钮，弹出【新建多线样式：240】对话框，将两个图元选中，并将其偏移距离修改为“120”和“-120”，如图7-34所示。单击【确定】按钮完成多线样式的创建。

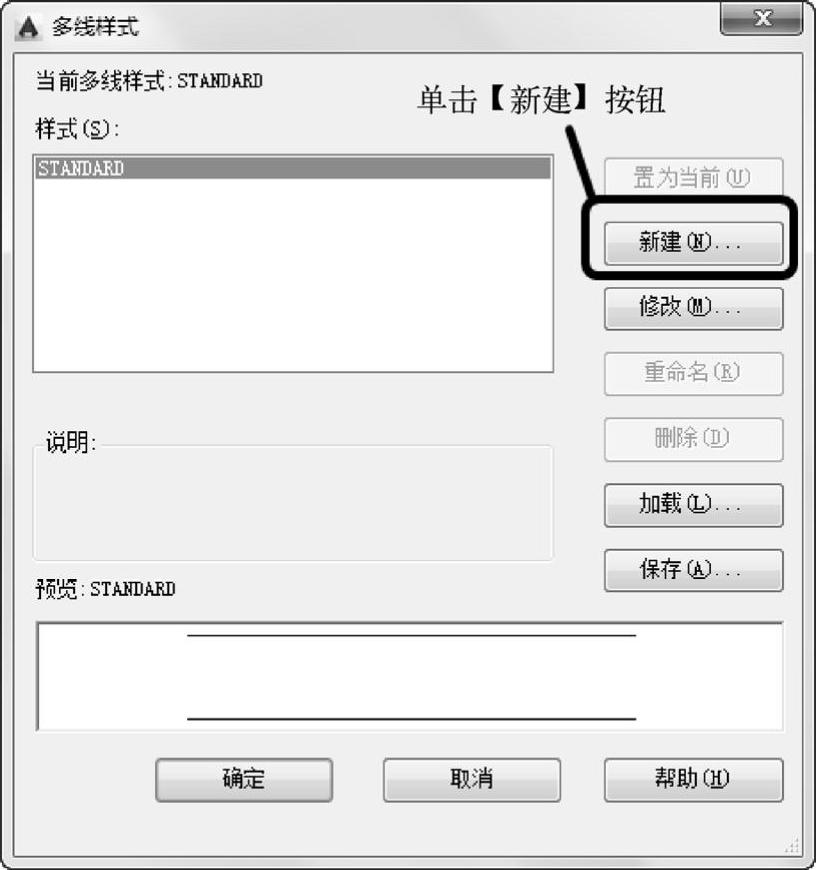

图7-32 【多线样式】对话框


图7-33 【创建新的多线样式】对话框

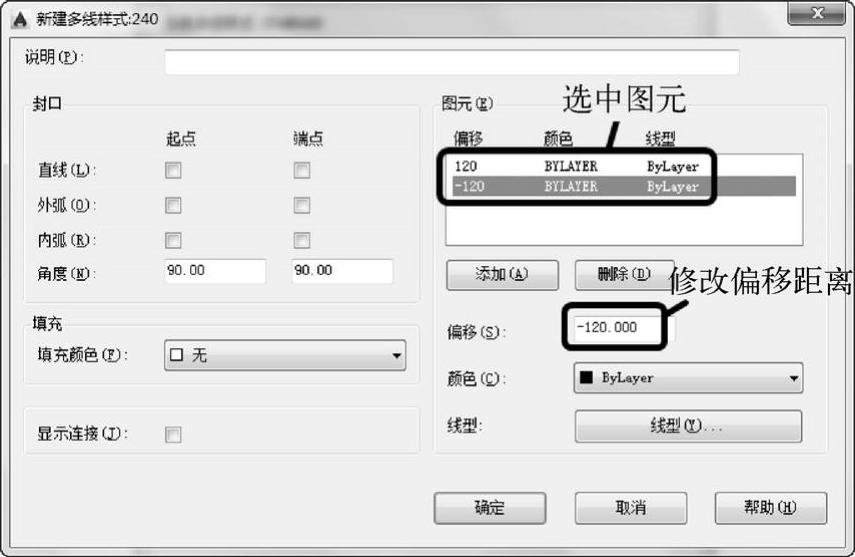

图7-34 【新建多线样式：240】对话框

（2）使用【多线】命令绘制墙体。将【墙体】图层设置为当前图层，在命令行中输入“MLINE”执行【多线】命令，设置多线的【对正】为【无】，【比例】为【1】，【样式】为【240】，然后按图7-35所示的样式绘制水平的多线，接着按图7-36所示的样式绘制竖直的多线。

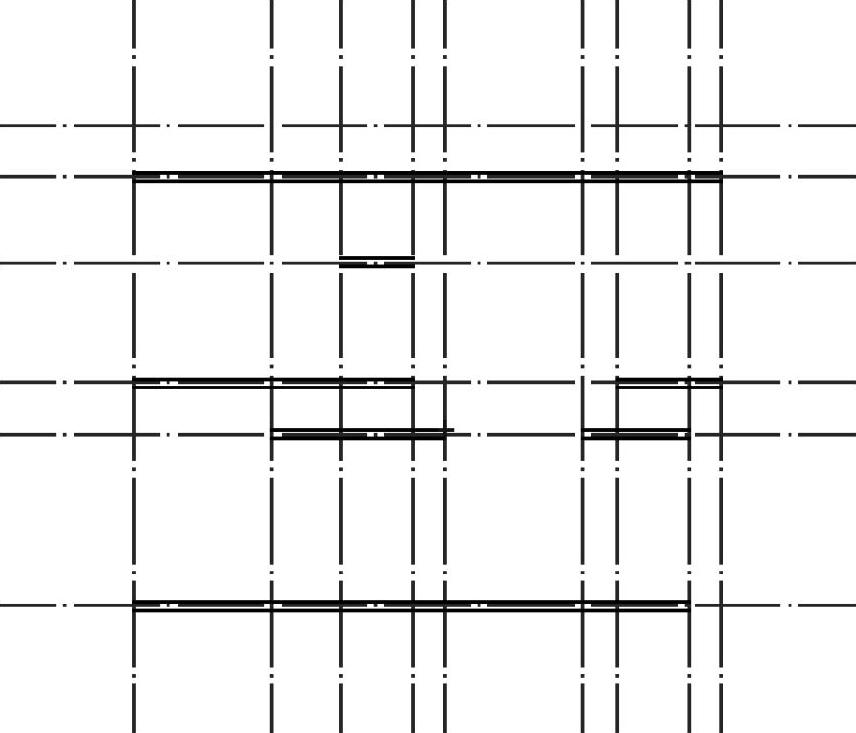

图7-35 绘制水平的多线

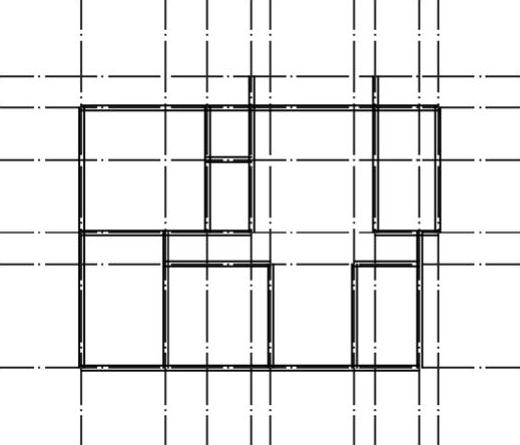

图7-36 绘制竖直的多线

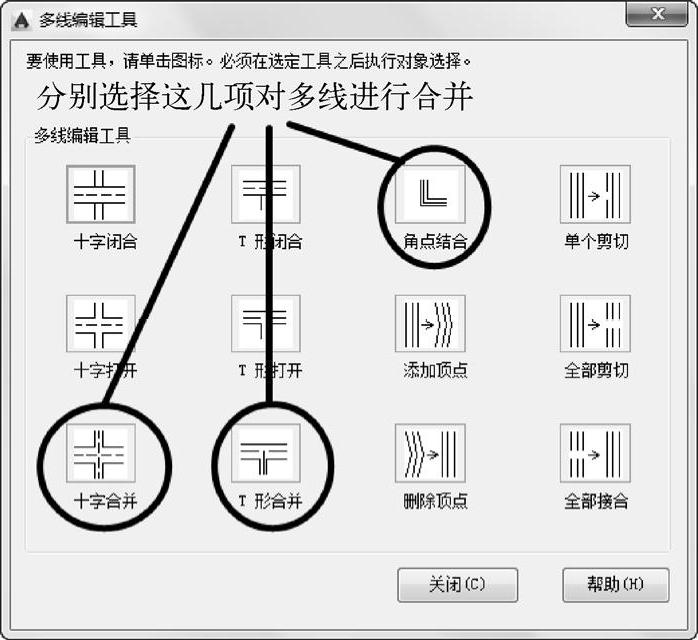

（3）冻结【轴线】图层，然后在命令行中输入“MLEDIT”，弹出【多线编辑工具】对话框，如图7-37所示。选中【角点结合】，对图7-38所示的位置进行角点结合。


图7-37 【多线编辑工具】对话框

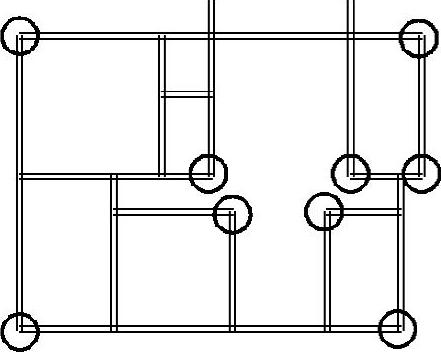

图7-38 进行【角点结合】的位置

（4）完成角点结合后，继续在【多线编辑工具】对话框选中【T形合并】，对图7-39所示的位置进行T形合并。

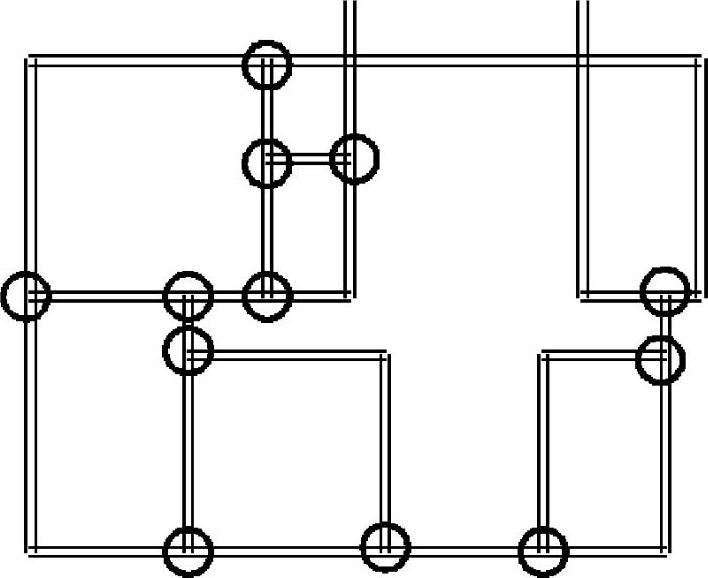

图7-39 进行【T形合并】的位置

（5）继续在【多线编辑工具】对话框选中【十字合并】，对图7-40所示的位置进行十字合并。多线编辑完成后的图形如图7-41所示，至此，墙体图形已经绘制完毕。

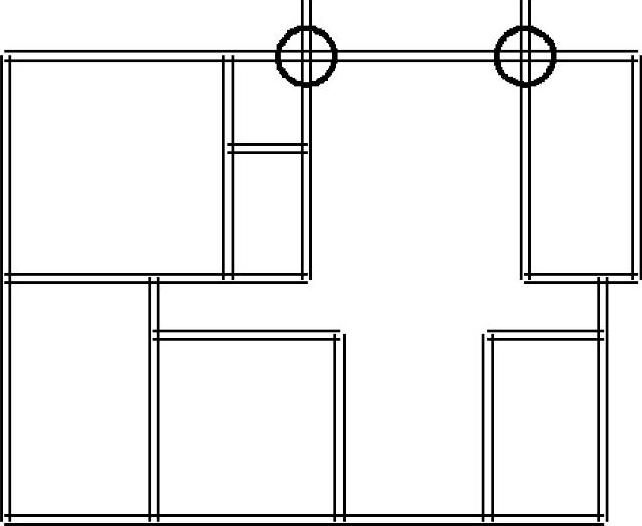

图7-40 进行【十字合并】的位置

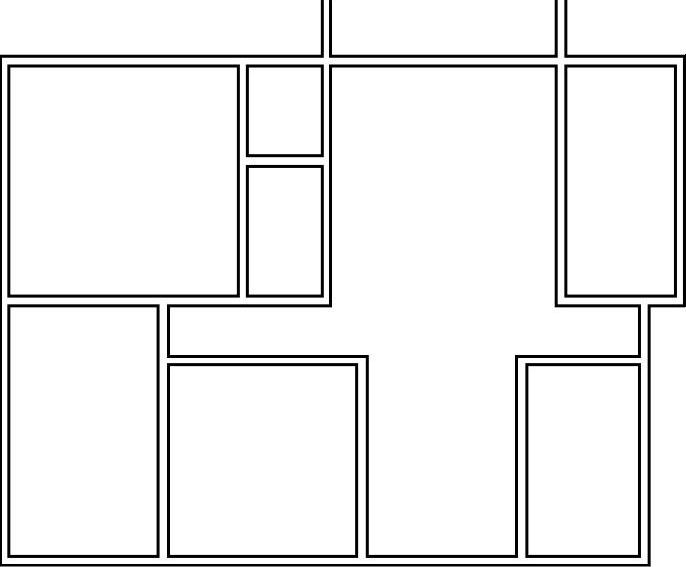

图7-41 绘制完毕的墙体
