如何设置AutoCAD2015绘图环境
【摘要】：为便于绘图工作的进行，在开始绘制图形前，用户应先进行绘图环境的设置。图7-22 对话框图7-23 新建9个图层接下来按照表7-1所示的属性，对刚刚新建的9个图层进行修改，修改完毕后的如图7-24所示。表7-1 图层设置图7-24 修改完毕后的设置标注样式。在命令行中输入“DIMSTYLE”，系统将弹出对话框 ，如图7-25所示。图7-25 对话框切换至对话框中的选项卡，然后修改为，修改为，修改为，修改好的选项卡如图7-26所示。修改为，修改好的选项卡如图7-29所示。
为便于绘图工作的进行，在开始绘制图形前，用户应先进行绘图环境的设置。在绘制该居室平面图的过程中，绘图环境的设置包括设置图层和标注样式。

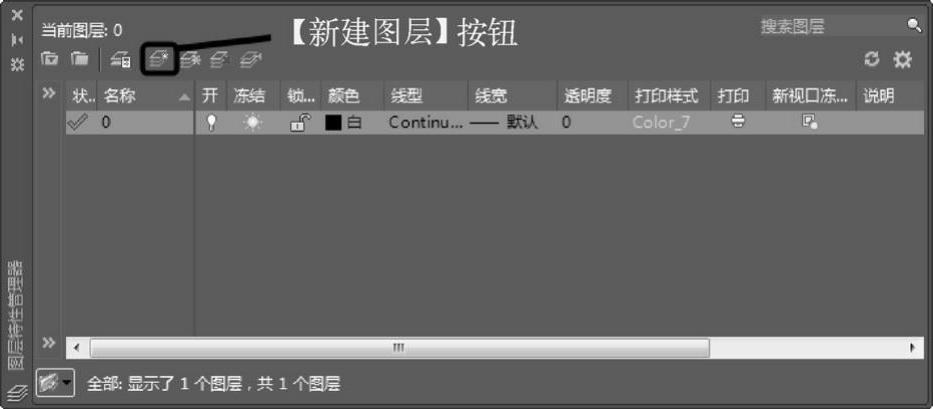

（1）设置图层。在命令行中输入“LAYER”，系统将弹出【图层特性管理器】对话框，如图7-22所示。单击【新建图层】按钮

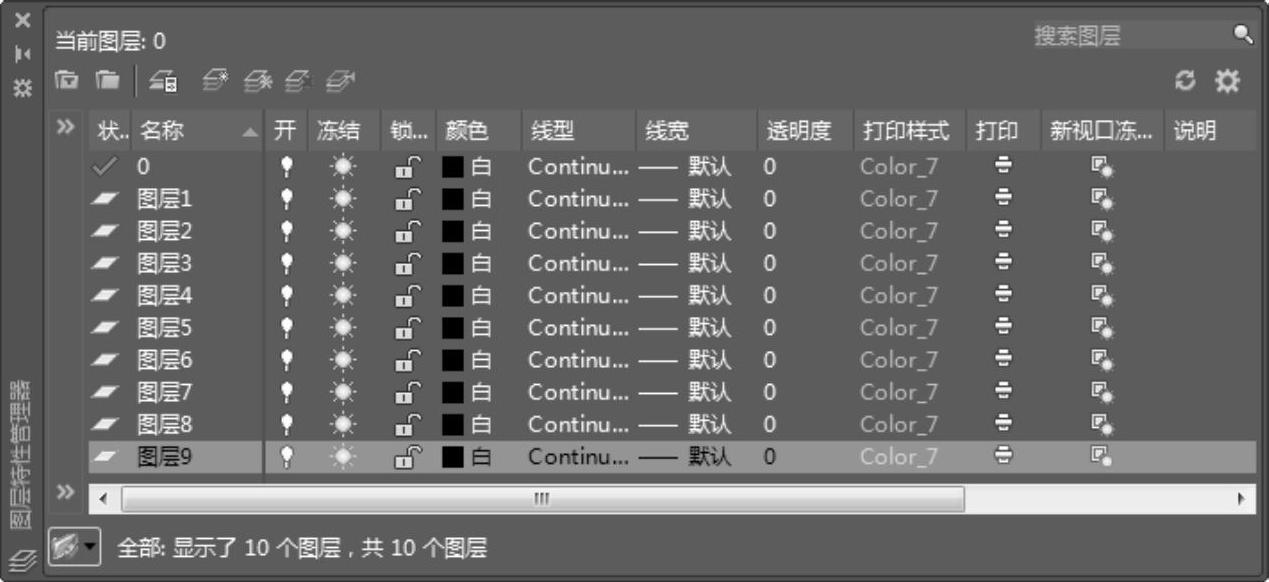

，新建9个图层，如图7-23所示。
图7-22 【图层特性管理器】对话框
图7-23 新建9个图层

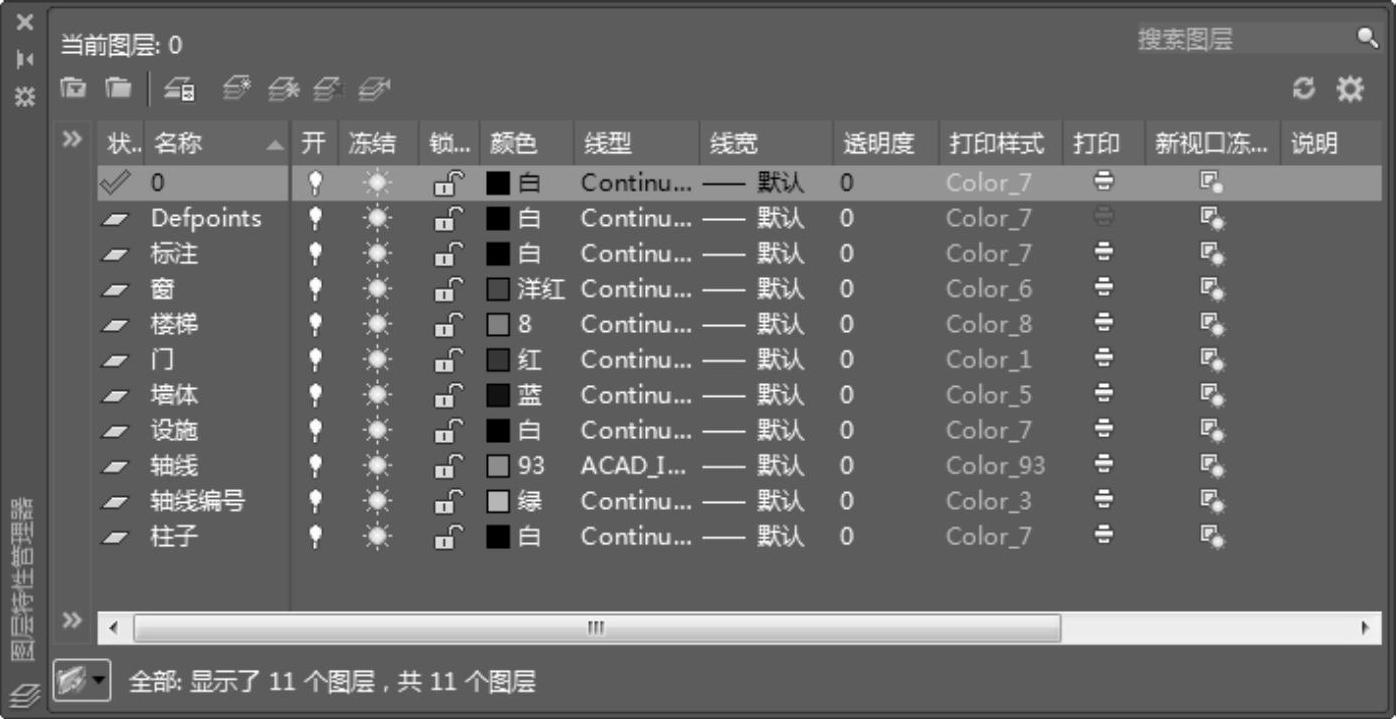

接下来按照表7-1所示的属性，对刚刚新建的9个图层进行修改，修改完毕后的【图层特性管理器】如图7-24所示。

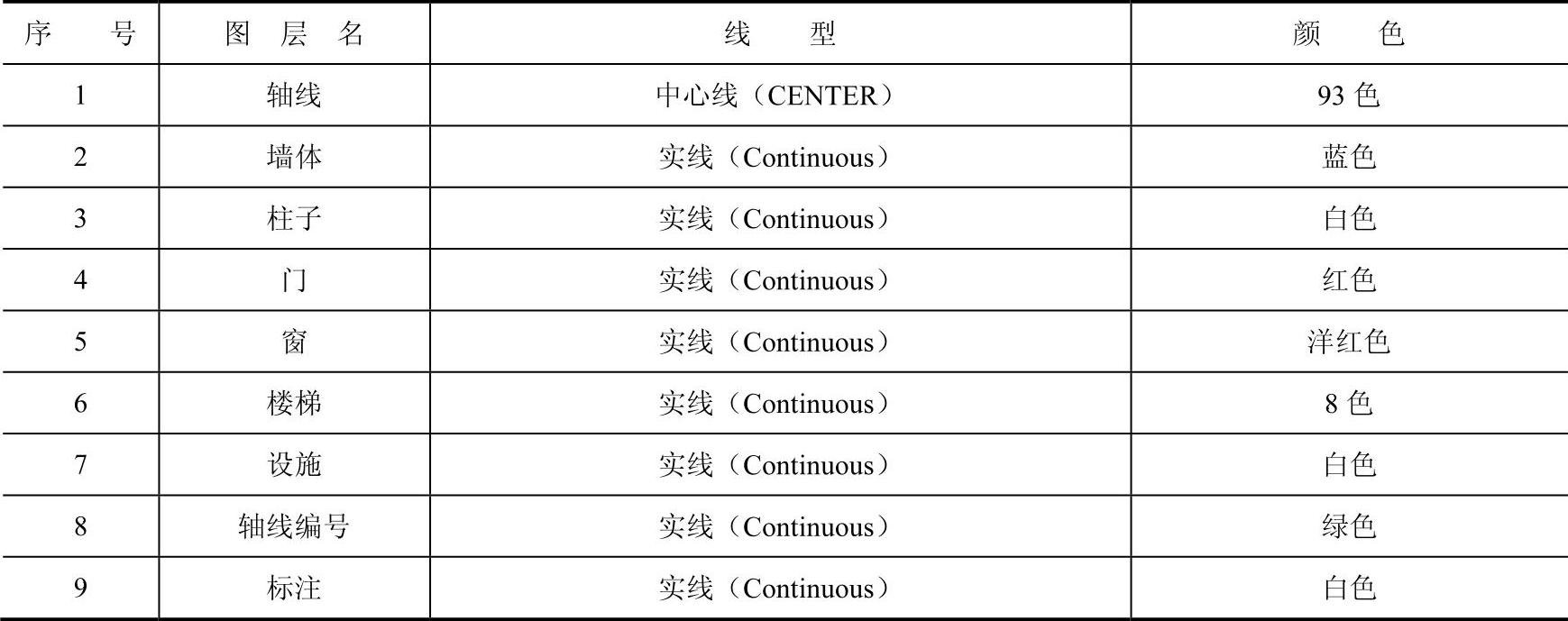

表7-1 图层设置
图7-24 修改完毕后的【图层特性管理器】
（2）设置标注样式。在命令行中输入“DIMSTYLE”，系统将弹出【标注样式管理器】对话框 ，如图7-25所示。选中样式【ISO-25】，然后单击【修改】按钮，弹出【修改标注样式：ISO-25】对话框。
图7-25 【标注样式管理器】对话框

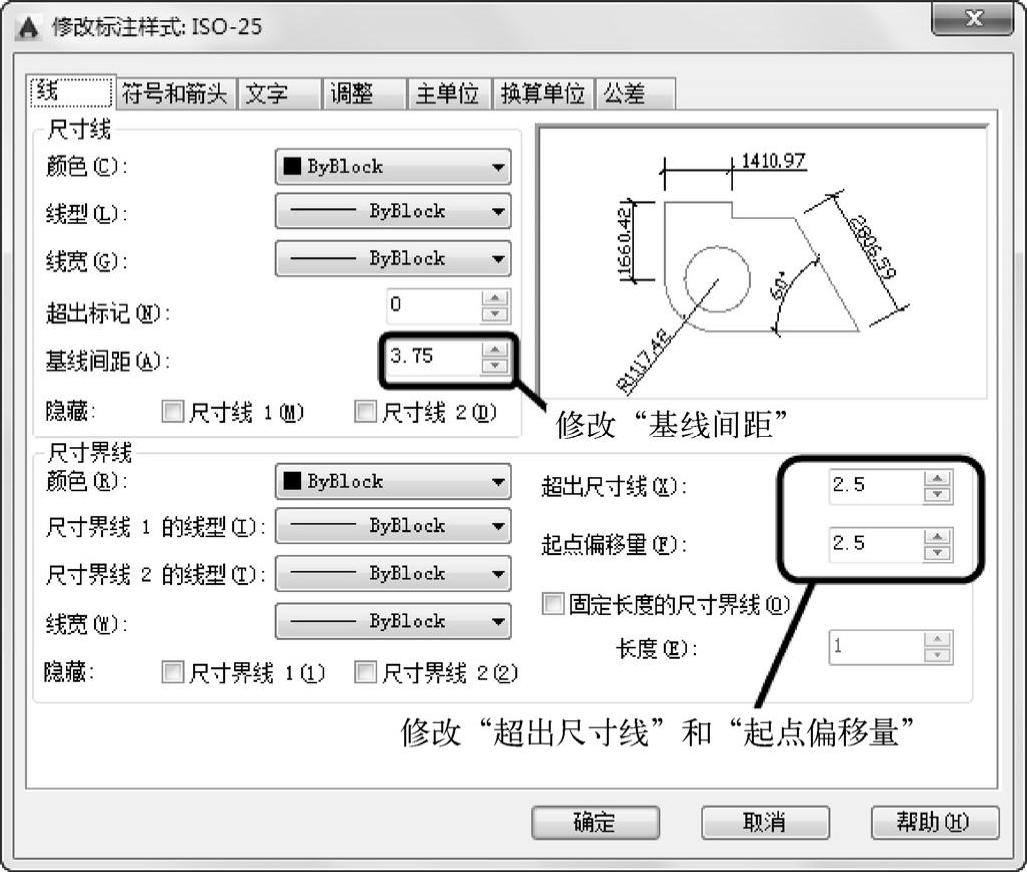

切换至【修改标注样式：ISO-25】对话框中的【线】选项卡，然后修改【基线间距】为【3.75】，修改【超出尺寸线】为【2.5】，修改【起点偏移量】为【2.5】，修改好的【线】选项卡如图7-26所示。
图7-26 修改好的【线】选项卡

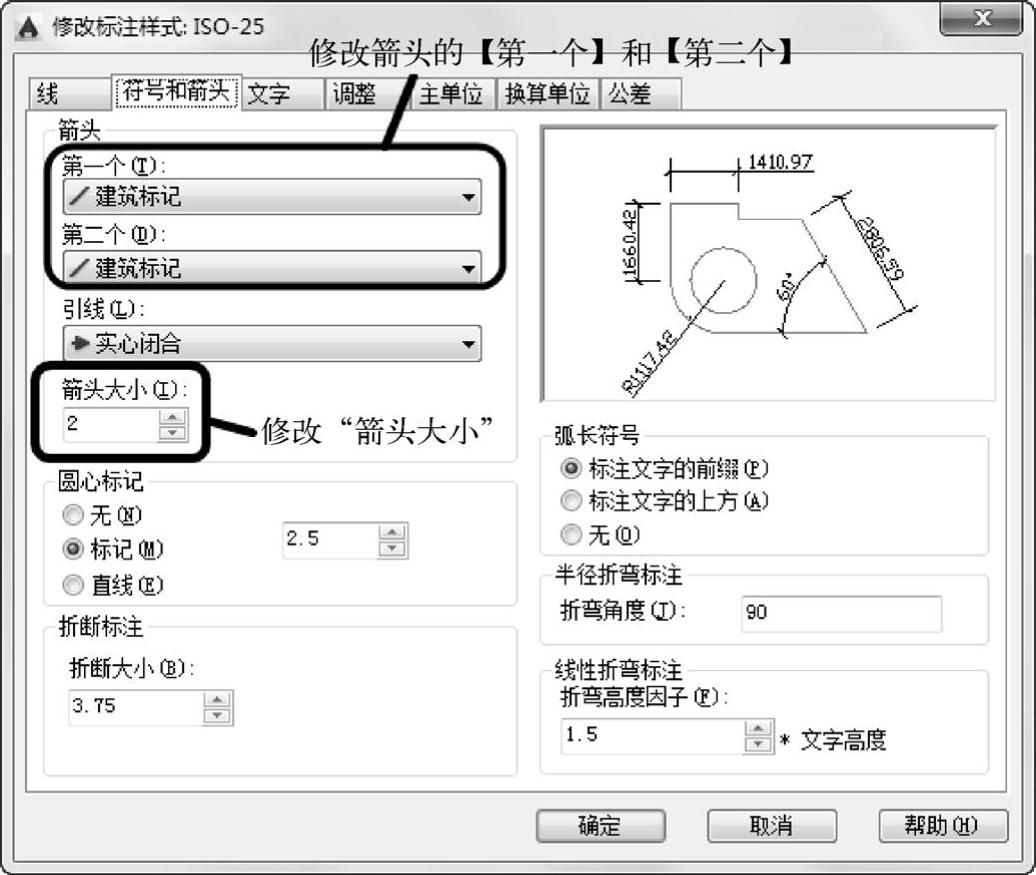

切换至【符号和箭头】选项卡。修改【箭头】选项组中的【第一个】、【第二个】为【建筑标记】，修改【箭头大小】为【2】，修改好的【符号和箭头】选项卡如图7-27所示。
图7-27 修改好的【符号和箭头】选项卡

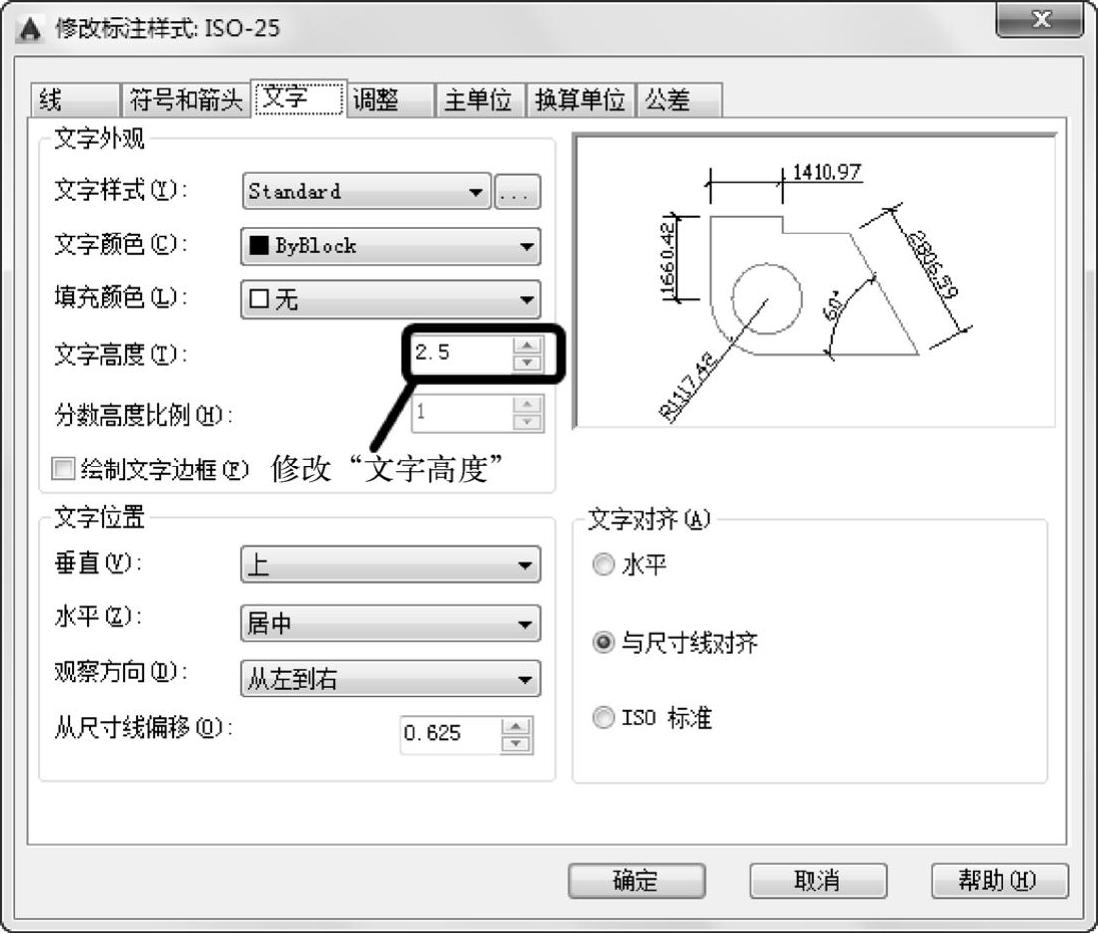

切换至【文字】选项卡。修改【文字高度】为【2.5】，修改好的【文字】选项卡如图7-28所示。
图7-28 修改好的【文字】选项卡

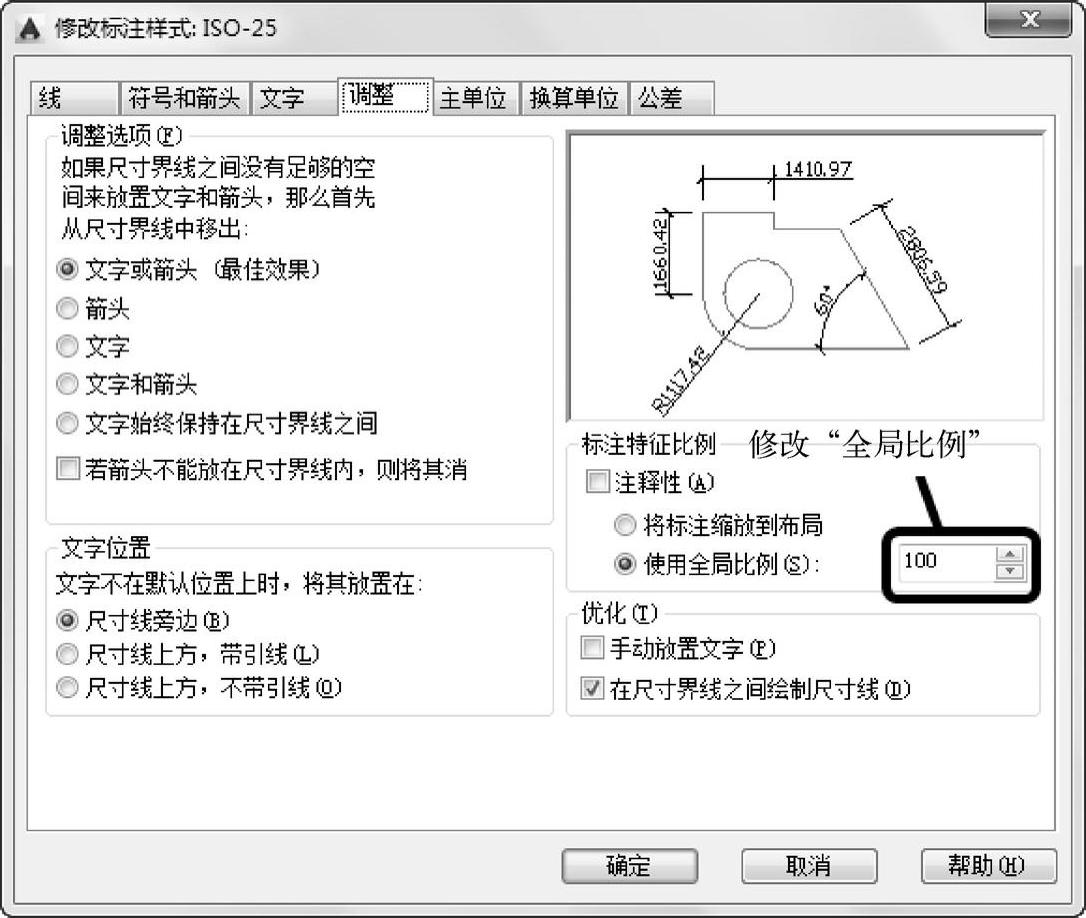

切换至【调整】选项卡。修改【使用全局比例】为【100】，修改好的【调整】选项卡如图7-29所示。
图7-29 修改好的【调整】选项卡
