思路·点拨

先绘制马桶的主体部分，然后绘制它的蓄水箱，即可完成马桶平面图的绘制。

结果文件——参见附带光盘“End\Ch7\马桶.dwg”；

动画演示——参见附带光盘“AVI\Ch7\马桶.avi”。

【操作步骤】

（1）绘制马桶的主体部分。在命令行中输入“ELLIPSE”执行【椭圆】命令，绘制一个长轴为420mm、短轴为300mm的椭圆，如图7-13所示。

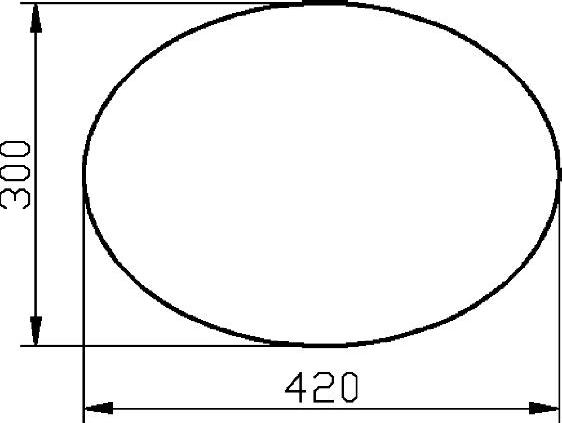

图7-13 马桶主体部分椭圆的尺寸

（2）在命令行中输入“OFFSET”执行【偏移】命令，将椭圆向外偏移80mm，偏移后的图形如图7-14所示。

图7-14 偏移椭圆

（3）绘制马桶的蓄水箱。在命令行中输入“RECTANGLE”执行【矩形】命令，按图7-15所示的尺寸绘制矩形。

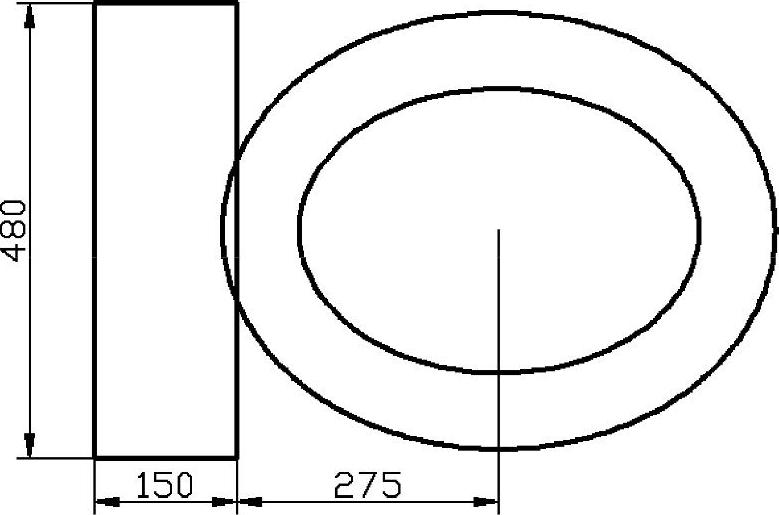

图7-15 绘制马桶的蓄水箱

（4）将马桶主体与蓄水箱连接起来。在命令行输入“LINE”执行【直线】命令，按图7-16所示的尺寸绘制两条直线。

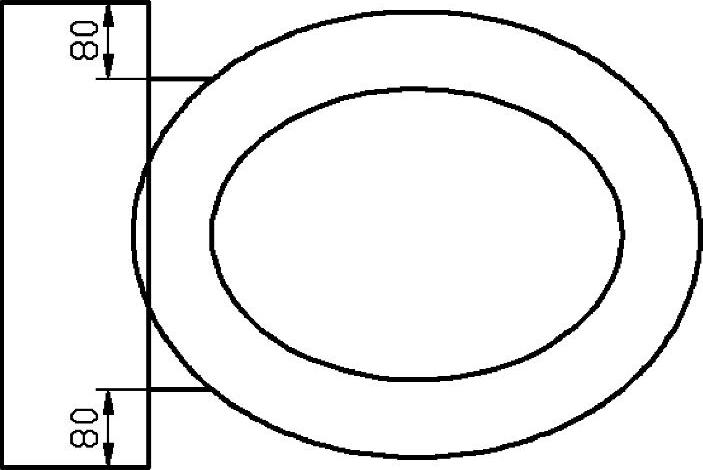

图7-16 连接马桶主体与蓄水箱

（5）在命令行中输入“TRIM”执行【修剪】命令，选取步骤（4）绘制的两条直线为剪切边，修剪步骤（2）的偏移椭圆，修剪后的图形如图7-17所示。

图7-17 修剪图形

（6）为蓄水箱添加圆角。在命令行中输入“FILLET”执行【圆角】命令，输入“r”，设置圆角半径为50，然后为蓄水箱右边的两个角添加圆角。添加圆角后的图形如图7-18所示。

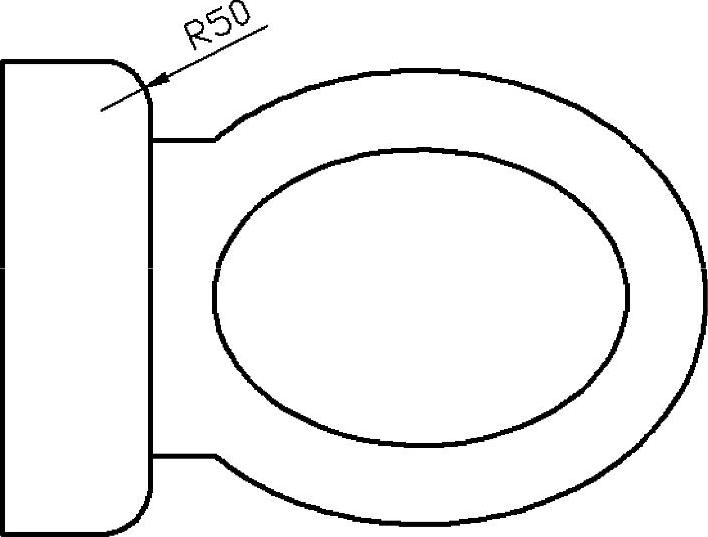

图7-18 为蓄水箱添加圆角

（7）绘制冲水的按钮。按图7-19所示的尺寸绘制一个圆和一条直线，至此，马桶的平面图就绘制完成了。最终效果如图7-20所示。

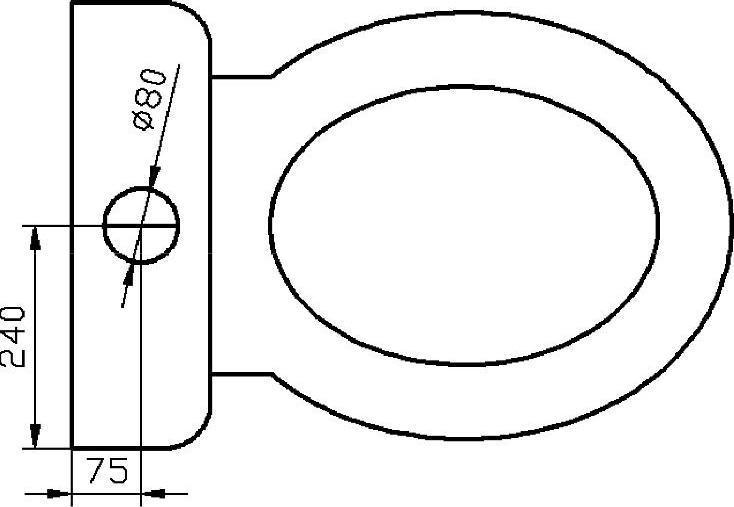

图7-19 绘制冲水的按钮

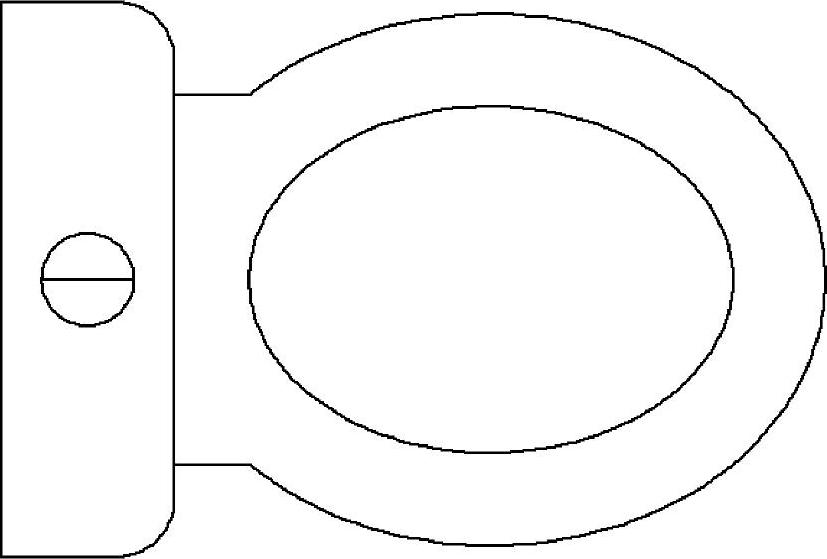

图7-20 马桶的最终效果图

限于本书的篇幅，还有一些常用的室内设施在此就不再介绍了。
