AutoCAD2015:洗碗槽平面图制作

【摘要】:另外,在洗碗槽绘制完成后,请读者自行将图形保存成外部图块。结果文件——参见附带光盘“End\Ch7\洗碗槽.dwg”;动画演示——参见附带光盘“AVI\Ch7\洗碗槽.avi”。先绘制洗碗槽的外形边框。绘制洗碗槽中的槽位。继续在命令行中输入“RECTANGLE”执行命令,按如图7-2所示的尺寸再绘制一个矩形。完成阵列后洗碗槽的平面图即绘制完毕,如图7-7所示。图7-7 洗碗槽的平面图

思路·点拨

先绘制洗碗槽的外形轮廓,然后绘制洗碗槽的细部。另外,在洗碗槽绘制完成后,请读者自行将图形保存成外部图块。

结果文件——参见附带光盘“End\Ch7\洗碗槽.dwg”;

动画演示——参见附带光盘“AVI\Ch7\洗碗槽.avi”。

【操作步骤】

(1)先绘制洗碗槽的外形边框。在命令行中输入“RECTANGLE”执行【矩形】命令,绘制一个长为1000mm、宽为500mm的矩形,如图7-1所示。

(2)绘制洗碗槽中的槽位。继续在命令行中输入“RECTANGLE”执行【矩形】命令,按如图7-2所示的尺寸再绘制一个矩形。

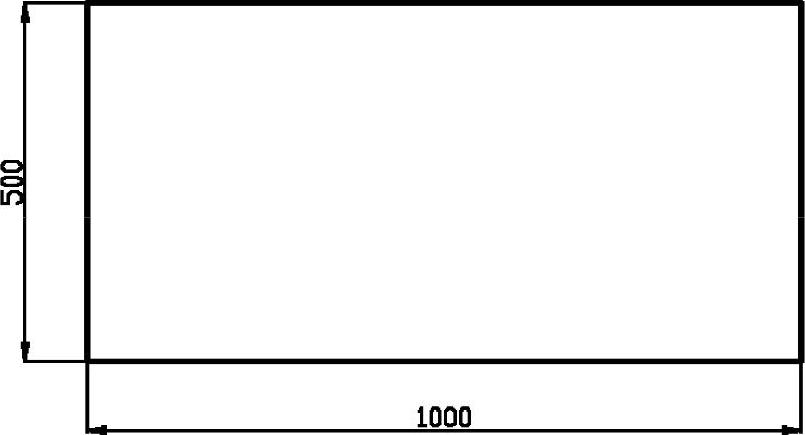

图7-1 洗碗槽的外形边框

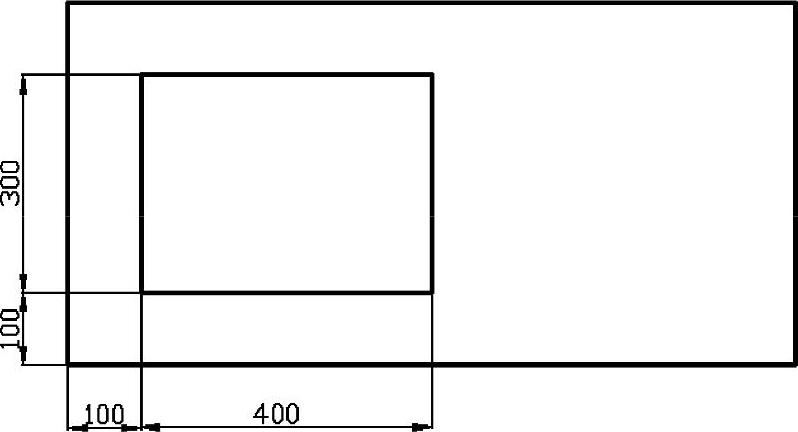

图7-2 洗碗槽中的槽位

(3)在命令行输入“OFFSET”执行【偏移】命令,将步骤(2)中绘制的矩形向内偏移20mm。偏移后的图形如图7-3所示。

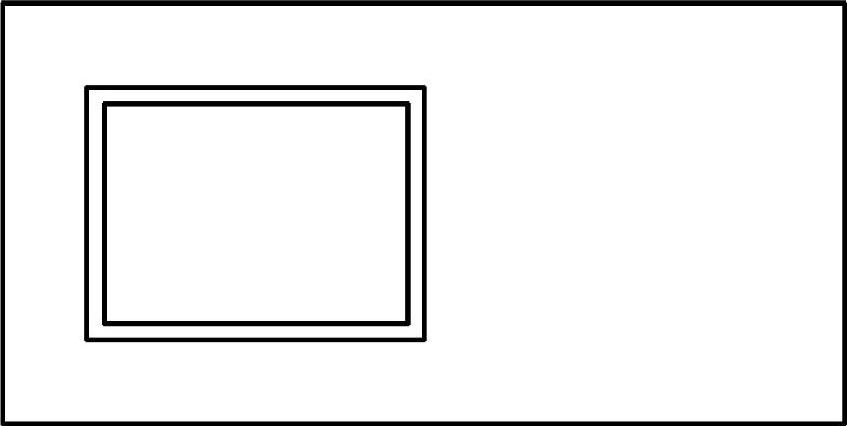

图7-3 偏移后的矩形

(4)为步骤(2)绘制的矩形倒角。在命令行中输入“CHAMFER”执行【倒角】命令,输入“D”,将【第一个倒角距离】和【第二个倒角距离】均设置为“20”,然后对步骤(2)绘制的矩形的4个角添加倒角。为步骤(3)添加圆角,在命令行中输入“FILLET”执行【圆角】命令,输入“R”将【圆角半径】设置为“20”,然后为矩形的4个角添加圆角,如图7-4所示。


图7-4 添加倒角和圆角

(5)绘制排水口。在命令行中输入“CIRCLE”执行【圆】命令,在步骤(3)绘制的矩形的正中心绘制两个圆,其直径分别为40mm和60mm,如图7-5所示。

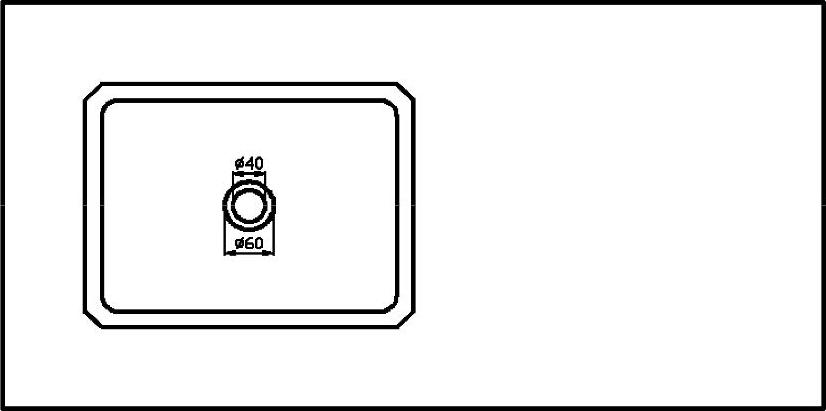

图7-5 绘制两个圆

(6)在命令行中输入“LINE”执行【直线】命令,按图7-6所示的尺寸绘制一条直线。

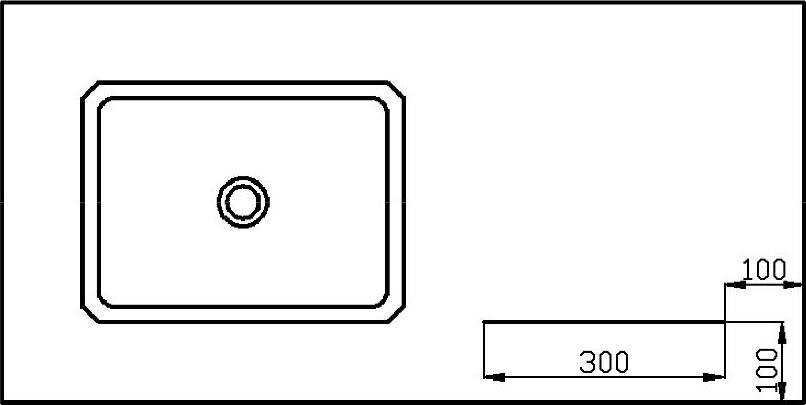

图7-6 直线的尺寸

(7)在命令行中输入“ARRAYRECT”执行【矩形阵列】命令,将步骤(6)绘制的直线作为阵列对象,设置为阵列行数为11,阵列列数为1,阵列行间距为30。完成阵列后洗碗槽的平面图即绘制完毕,如图7-7所示。


图7-7 洗碗槽的平面图
