选择菜单栏中的【文件】→【打开】命令；或者在命令中输入“PLOT”然后按〈Enter〉键，系统即可弹出【打印】对话框，如图6-10所示。设置完毕后，单击【确定】按钮即可完成打印。下面将介绍【打印】对话框中的一些常用选项。

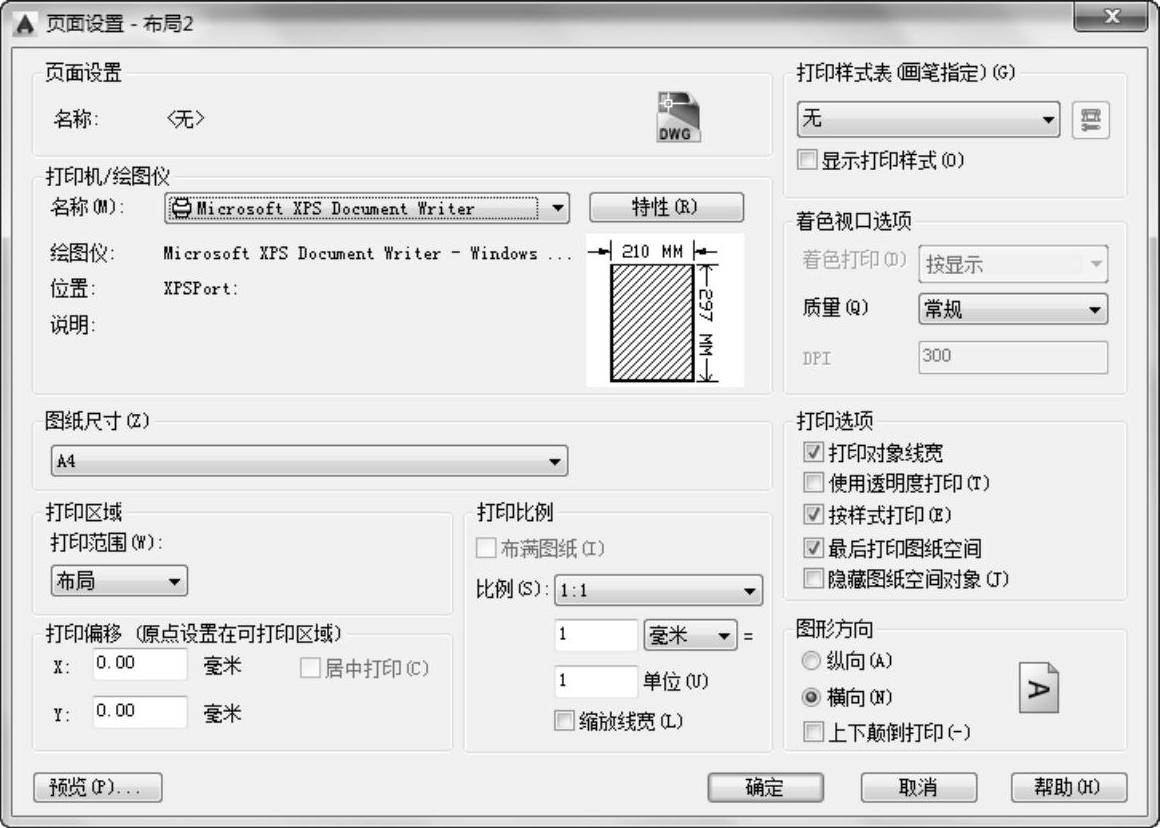

图6-9 【页面设置-布局2】对话框

图6-10 【打印】对话框

（1）【页面设置】选项组。该选项组用于列出图形中已经创建的页面设置。用户可将图形文件中存在的页面设置直接作为当前页面设置，也可单击右侧的【添加】按钮，基于当前设置创建一个新的页面设置。。

（2）【打印机/绘图仪】选项组

①【名称】下拉列表框。该选项用于选择图样输出的打印机。

②【特性】按钮。单击此按钮，可以修改当前打印机的属性。

③【打印到文件】复选框。该选项设置是否将图形输出到文件中。

（3）【图纸尺寸】下拉列表框。该下拉列表框中显示的是所选打印设备可用的标准图纸尺寸，用户可在此选择适当的图纸尺寸。

（4）【打印份数】数值框。该数值框用于设定要打印的份数。打印到文件时，此选项不可用。

（5）【打印区域】选项组。用户可在该选项组的【打印范围】下拉列表框中设置打印到图纸的图形范围。

（6）【打印偏移】选项组。用户可在【X】、【Y】文本框中指定打印区域相对于可打印区域左下角或图纸边界的偏移。若选中【居中打印】复选框，则可自动计算X偏移和Y偏移值，在图纸上居中打印。

（7）【打印比例】选项组。该选项组用于控制图形单位与打印单位之间的相对尺寸。

①【布满图纸】复选框。选中该复选框，缩放打印图形以布满所选图纸尺寸。

②【比例】下拉列表框。该选项用于定义打印的精确比例。

（8）【图形方向】选项组。

①【纵向】单选按钮。单击该按钮，放置并打印图形，使图纸的短边位于图形页面的顶部。

②【横向】单选按钮。单击该按钮，放置并打印图形，使图纸的长边位于图形页面的顶部。

③【上下颠倒打印】复选框。若选中该复选框，图形会被上下颠倒地放置，并打印输出。
