AutoCAD2015建筑设计与制图-钢琴标注实例
【摘要】：本示例将利用标注命令标注建筑图，先打开附带光盘目录下的“Start\Ch5\示例5-8.dwg”，原图形如图5-69所示；接下来开始利用标注命令进行标注。图5-69 原图形直接打开附带光盘目录下的“Start\Ch5\综合实例2.dwg”。设置好标注参数后，进行详细标注。图5-70 大体标注单击工具栏中的按钮进行细节标注，结果如图5-71所示。图5-74 特殊符号标注修改（二）插入块“基准A”，并将其放置在钢琴键固定架上方，结果如图5-75所示。
思路·点拨
对钢琴进行标注时，除了线型标注外，圆弧标注和折弯标注也是十分重要的，这个示例中主要帮助用户了解圆弧标注和折弯标注的使用。
起始文件—参见附带光盘“Start\Ch5\示例5-8.dwg”；
结果文件—参见附带光盘“End\Ch5\示例5-8.dwg”；
动画演示—参见附带光盘“AVI\Ch5\示例5-8.avi”。
本示例将利用标注命令标注建筑图，先打开附带光盘目录下的“Start\Ch5\示例5-8.dwg”，原图形如图5-69所示；接下来开始利用标注命令进行标注。

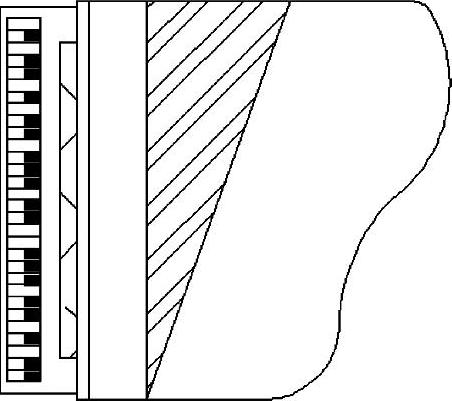

图5-69 原图形
【操作步骤】
（1）直接打开附带光盘目录下的“Start\Ch5\综合实例2.dwg”。重复示例5-7的步骤（2）、（3）和（4）。

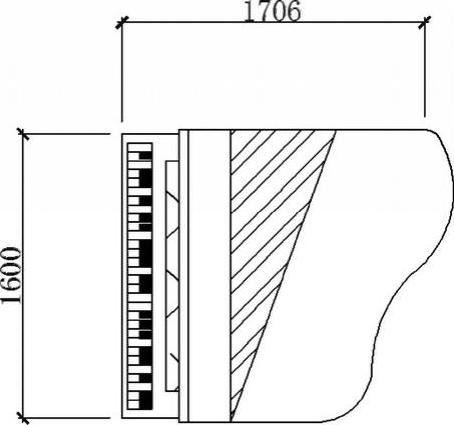

（2）设置好标注参数后，进行详细标注。先标注大体尺寸：单击【标注】工具栏中的【线性】按钮
，标出钢琴的长，如图5-70所示。
图5-70 大体标注
（3）单击【标注】工具栏中的【线性】按钮
进行细节标注，结果如图5-71所示。
图5-71 细节标注

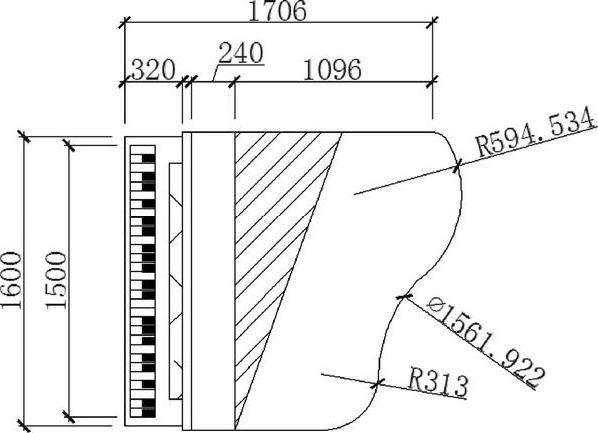

（4）单击【标注】工具栏中的【半径】按钮
和【直径】按钮
选择3段圆弧，进行径向标注。结果如图5-72所示。
图5-72 半径标注
（5）考虑到非整数圆弧的加工难度，故进行尺寸修改，用公差进行限制，双击尺寸“R594.534”，输入“R594.5%%P0.1”，结果如图5-73所示。
图5-73 特殊符号标注修改（一）

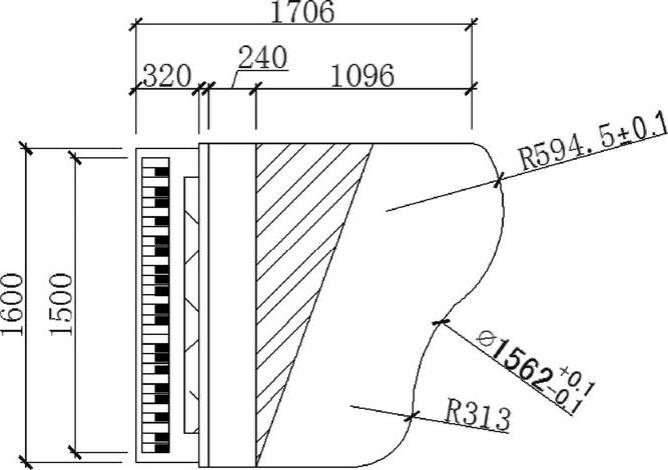

（6）同理，双击尺寸“φ1561.922”，输入“%%C1562+0.1^-0.1”，然后进行堆叠，选定该尺寸中的“+0.1^-0.1”，单击【堆叠】按钮，结果如图5-74所示。
图5-74 特殊符号标注修改（二）
（7）插入块“基准A”，并将其放置在钢琴键固定架上方，结果如图5-75所示。
图5-75 插入块“基准A”
（8）在样式管理器中，修改引线箭头为“实心闭合”，修改完成后，按【置为当前】按钮进行确定。在命令行中输入“LEADER”，执行【引线】命令，进行公差标注，结果如图5-76所示。
图5-76 公差标注
