思路·点拨

在进行标注之前，用户应该了解示例的大致尺寸比例，然后在环境设置中选定合适的比例进行标注，才能让标注出来的尺寸更加规整，还能减少很多设计师与施工方之间不必要的错误。

起始文件—参见附带光盘“Start\Ch5\示例5-7.dwg”；

结果文件—参见附带光盘“End\Ch5\示例5-7.dwg”；

动画演示—参见附带光盘“AVI\Ch5\示例5-7.avi”。

本示例将利用标注命令标注建筑图，先打开附带光盘目录下的“Start\Ch5\示例5-7.dwg”，原图形如图5-58所示；接下来开始利用标注命令进行标注。

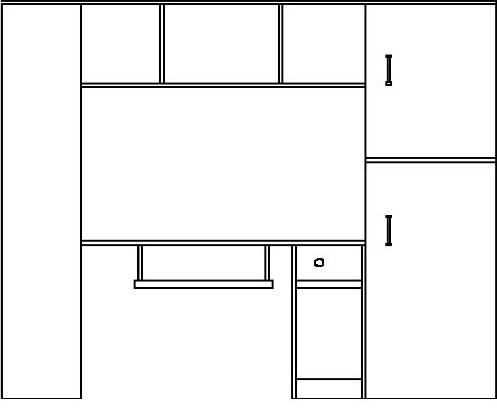

图5-58 原图形

【操作步骤】

（1）直接打开附带光盘目录下“Start\Ch5\综合实例1.dwg”。

（2）新建【尺寸】图层，参数设置如下，并将其置为当前层。

（3）单击工具栏中的【标注样式】按钮，系统将弹出【标注样式管理器】对话框，设置标注样式。新建建筑标注，如前所述，该图以实际尺寸绘制，并以1∶1的比例输出。现在对标注样式进行设置：新建一个标注样式，在【新样式名】文本框中输入“建筑标注”，然后单击【继续】按钮，如图5-59所示。

图5-59 新建标注样式

（4）在【建筑标注】中的【文字】栏，单击【文字样式】下拉列表框右侧的，在弹出的【文字样式】对话框中新建【建筑标注】的文字样式，具体设置如图5-60所示。然后单击【置为当前】按钮确定。

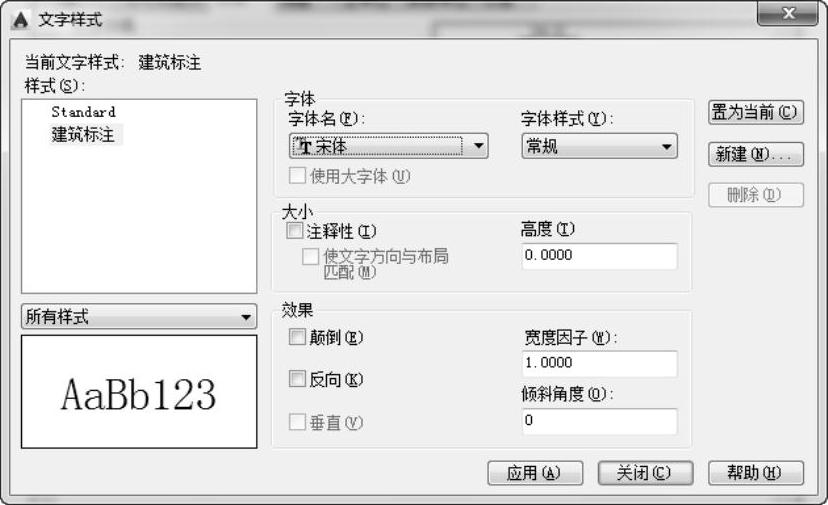

图5-60 新建文字样式

（5）将【建筑标注】样式中的参数按图5-61所示的样式逐项进行设置。单击【确定】按钮后回到【标注样式管理器】对话框，将【建筑标注】样式设为当前标注样式。

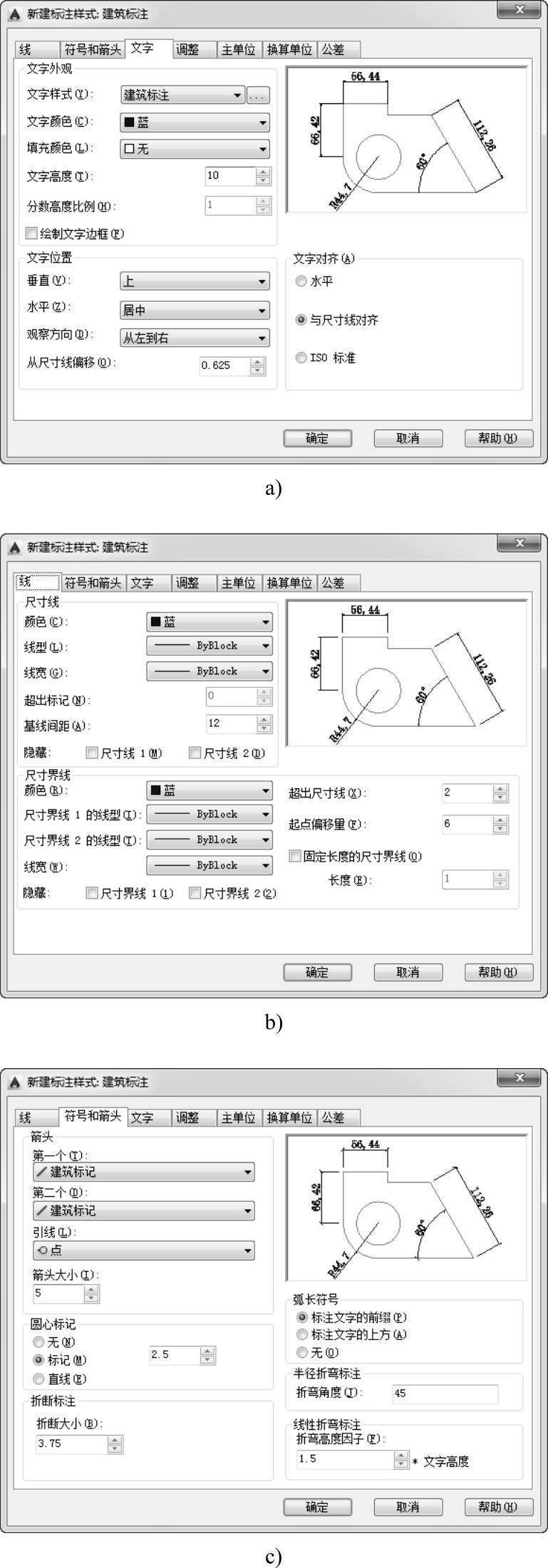

图5-61 参数设置

图5-61 参数设置（续）

a)【文字】选项卡 b)【线】选项卡 c)【符号和箭头】选项卡 d)【调整】选项卡 e)【主单位】选项卡

（6）设置好标注参数后，进行详细标注。先标注大体尺寸：单击【标注】工具栏中的【线性】按钮，标出学生桌的长和高，分别单击点A、B，BC，如图5-62所示。

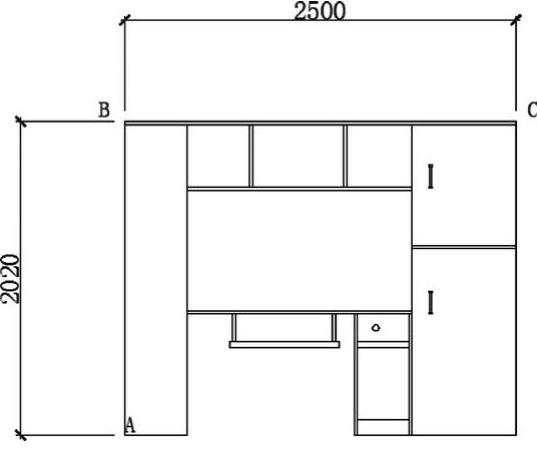

图5-62 进行长、高标注

（7）再标注BD。然后单击【标注】工具栏中的【连续】按钮，捕捉各个格子的角点，结果如图5-63所示。

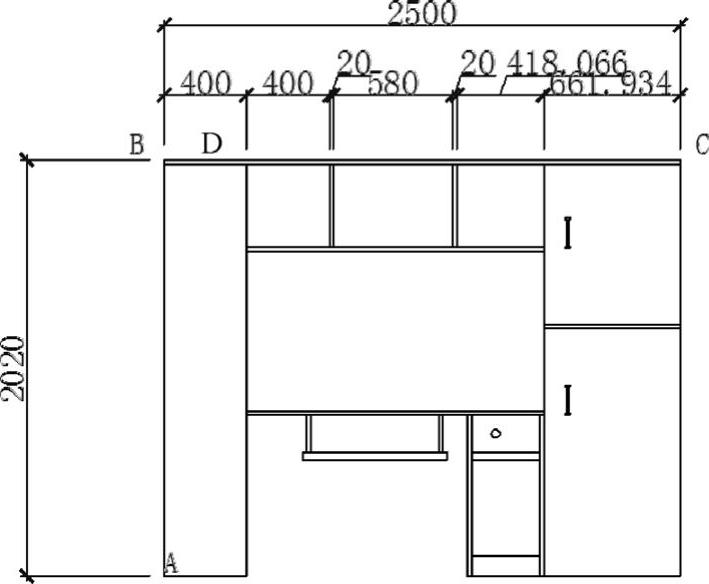

图5-63 连续标注

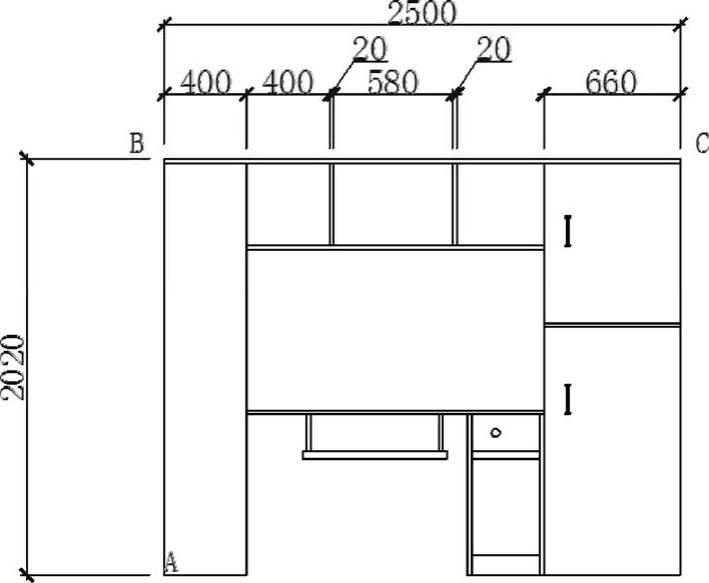

（8）移动显示不清的尺寸，单击尺寸“20”，将其移至与尺寸没有重叠的地方，删除封闭环尺寸“418.066”，结果如图5-64所示。

（9）修改尺寸“661.943”。双击该尺寸，将其改为“660”，结果如图5-64所示。

图5-64 修改尺寸

（10）单击【标注】工具栏中的【线性】按钮，标注纵向的一个尺寸，将其放在靠近左侧的边界，结果如图5-65所示。然后单击【标注】工具栏中的【基线】按钮，进行基线标注，结果如图5-66所示。

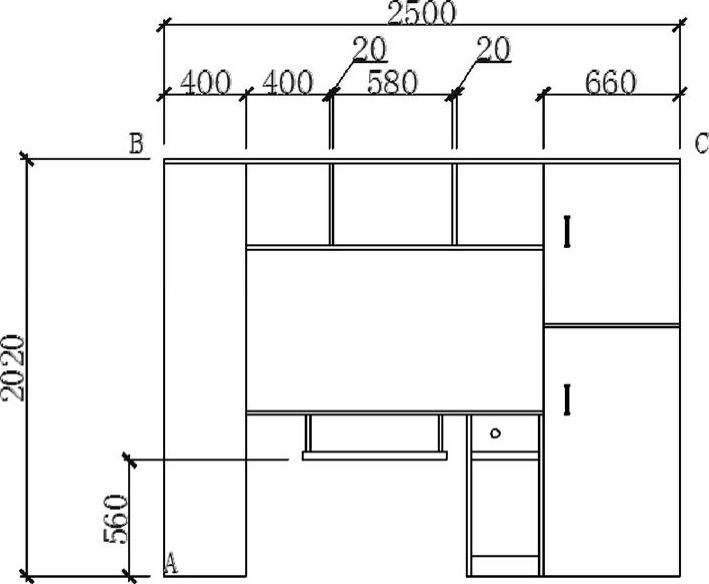

图5-65 纵向标注

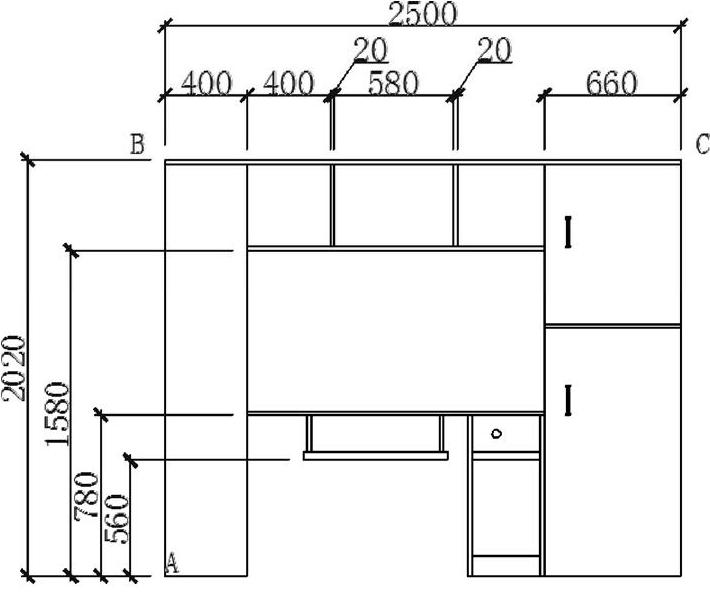

图5-66 基线标注

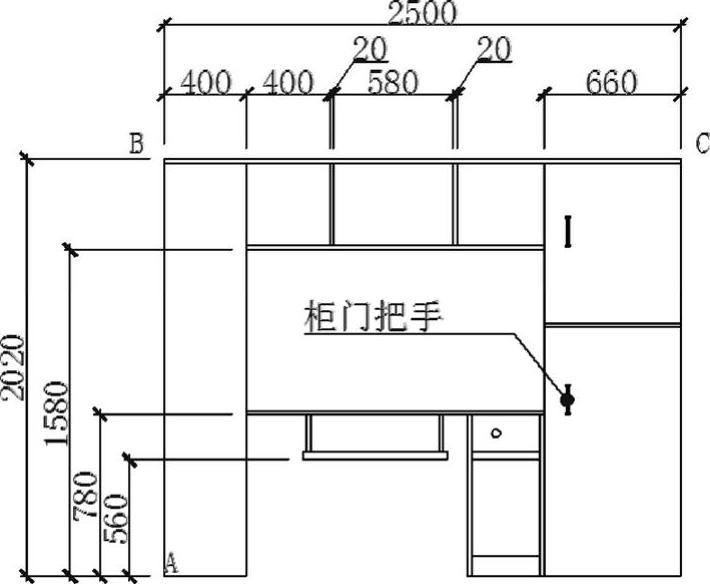

（11）在命令行中输入“LEADER”，执行【引线】命令，在柜门把手处单击引出引线，标注文字为“柜门把手”，结果如图5-67所示。

图5-67 纵向标注

（12）运用【标注】工具栏中的【线性】按钮和【直径】按钮，把书柜的其他细节标注完全，结果如图5-68所示。

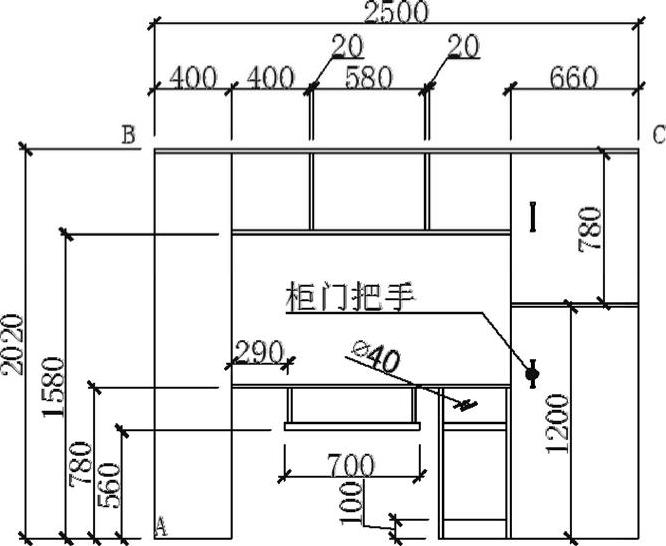

图5-68 最终标注结果
