AutoCAD2015建筑设计与制图：特殊字符输入指南
【摘要】：在AutoCAD 2015中，特殊字符的输入都有特定的句柄。此表调用于图5-51特殊符号列表所示的“其他”命令，里面有详尽的特殊字符及其句柄。起始文件—参见附带光盘“Start\Ch5\示例5-6.dwg”；结果文件—参见附带光盘“End\Ch5\示例5-6.dwg”；动画演示—参见附带光盘“AVI\Ch5\示例5-6.avi”。本示例将利用标注命令标注建筑图，先打开附带光盘目录下的“Start\Ch5\示例5-2.dwg”，原图形如图5-55所示；接下来开始利用标注命令进行标注。
在AutoCAD 2015中，特殊字符的输入都有特定的句柄。用户只要熟记句柄，便能快捷地输入所需字符。特殊字符包括直径符号、上（下）画线、温度符号、度数等，常见的句柄见表5-1。
表5-1 AutoCAD常见句柄
更多的特殊符号请参照特殊字符映射表，如图5-54所示。此表调用于图5-51特殊符号列表所示的“其他”命令，里面有详尽的特殊字符及其句柄。

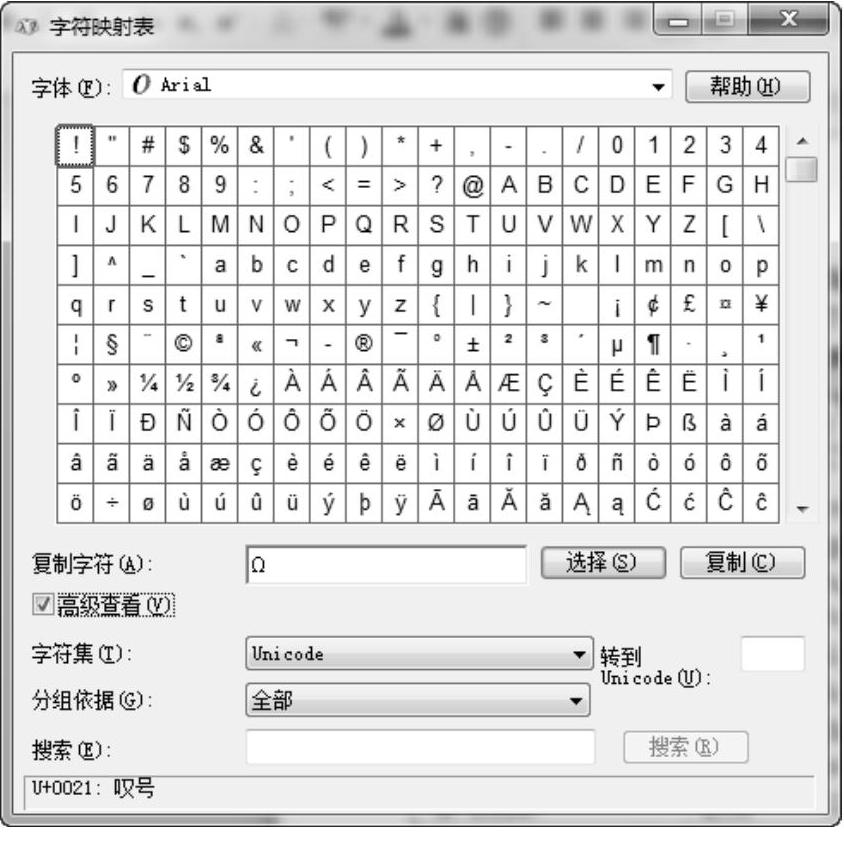

图5-54 特殊字符映射表
示例5-6 特殊字符标注
思路·点拨
本示例将对几种比较常用的特殊字符标注，比如直径符号、度数、正负号等。如果需要更多的特殊符号，用户可以从特殊字符映射表中，具体参照前文。
起始文件—参见附带光盘“Start\Ch5\示例5-6.dwg”；
结果文件—参见附带光盘“End\Ch5\示例5-6.dwg”；
动画演示—参见附带光盘“AVI\Ch5\示例5-6.avi”。
本示例将利用标注命令标注建筑图，先打开附带光盘目录下的“Start\Ch5\示例5-2.dwg”，原图形如图5-55所示；接下来开始利用标注命令进行标注。

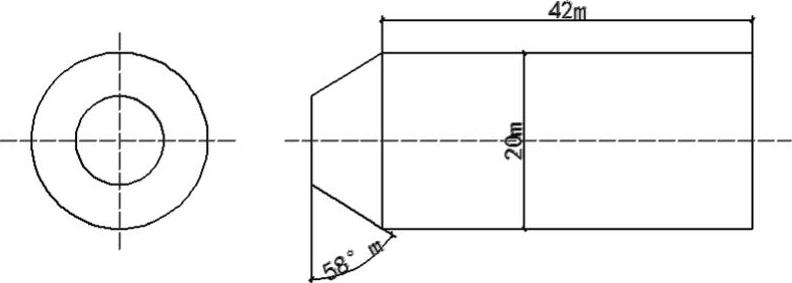

图5-55 原图形
【操作步骤】
（1）把【标注】图层置为当前层。因为原标注与理想尺寸有点出入，所以需要更改尺寸。
（2）双击“42m”尺寸标注线，进行尺寸标注。输入“40%%P0.02”，将会出现“40±0.02”字样。
（3）双击“58°m”尺寸标注线，进行尺寸标注。输入“45%%D”，将会出现“45°”字样。
（4）双击“20m”尺寸标注线，进行尺寸标注。输入“%%C20+0.02^-0.02”，将会出现“φ200.02^-0.02”字样。然后进行堆叠，选定“+0.02^-0.02”，如图5-56所示。再单击
按钮进行堆叠，得到的结果如图5-57所示。
图5-56 堆叠格式输入

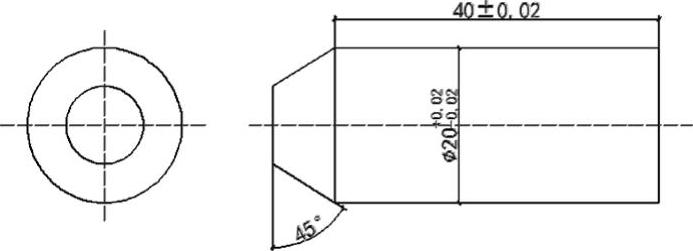

图5-57 特殊符号的标注
