在使用AutoCAD 2015制图的过程中，文字的规范使用能让整张图纸整洁大方，由于文本的长短不一，因此选择正确的文本框就显得很有必要。若需要标注的文本不长，用户可以利用【Text】命令创建单行文本。若需要标注很长、很复杂的文字信息，用户可以利用【MText】命令创建多行文本。

【多行文字】命令的执行方法如下。

■ 选择菜单栏中的【绘图】→【文字】→【多行文字】命令。

■ 在命令行中输入“MText”，然后按〈Enter〉键。

■ 单击【绘图】工具栏中的【多行文字】按钮。

执行【多行文字】命令后，选择需要插入文字的位置，直接在界面中选取两个点作为矩形框的对角点建立文本框，其宽度作为将要标注的多行文本的宽度，第一个点则为第一行文本顶线的起点。当选择第一个点之后，系统会提示如图5-45所示的提示，其中各个选项的功能在多行文本编辑器（见图5-46）中也能确定，故在此不作详述，有兴趣的读者可自行尝试。

图5-45 多行文字

图5-46 多行文本编辑器

多行文本编辑器中各选项的含义如下。

（1）【样式】选项框。该选项用于选择系统设定好的文本样式，如编辑一系列文本，可免去一个一个参数设置的麻烦。系统默认使用【Standard】文本样式。

（2）【字体】选项框。该选项用于选择文本的文字字体。系统默认使用【txt，gbcbig】字体。

（3）【高度】下拉列表框。该选项用于确定文本的字符高度。用户可在文本编辑框中直接输入新的文字高度，也可以在下拉列表框中选择已设置好的高度。

（4）和按钮。这两个按钮分别用于设置黑体或斜体效果，但只对TrueType字体有效。

（5）、和按钮。分别用于设置或取消下画线、底线和删除线。

（6）和按钮。撤销和重做按钮用于撤销上一步动作或重做下一步动作。

（7）【堆栈】按钮。即层叠/非层叠文本按钮，用于层叠所选的文本，也就是创建分数形式。当文本中某处出现“/”“^”或“#”这3种层迭符号之一时，可层叠文本，方法是选中需层叠的文字，然后单击此按钮，则符号左边的文字作为分子，右边的文字作为分母。例如，“123/456”“123^456”或“123#456”堆栈后，分别得到的结果如图5-47所示。选中已经层叠的文本对象单击此按钮，则恢复到非层叠形式。如果记不住各种符号的堆栈结果，在任一堆栈结果处双击，可以得到堆栈特征对话框，如图5-48所示。在对话框中，用户可以设定上下文字、样式、位置和大小等。其中【自动堆叠】按钮用来设置自动堆叠特性。

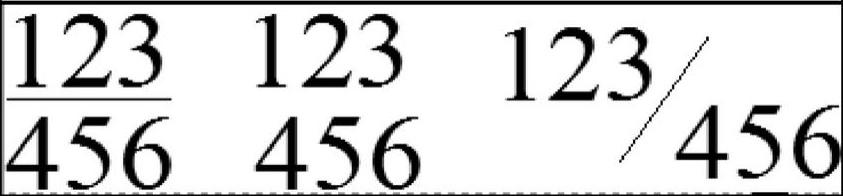

图5-47 堆栈结果

图5-48 堆栈特征

（8）【颜色】选项框。该选项用于选择字体的颜色，设置方法参照前文。

（9）【栏数】按钮。单击该按钮，弹出一个菜单，该菜单提供3个栏选项，即“不分栏”“静态栏”和“动态栏”。“动态栏”用于设置“手动高度”或“自动高度”，“静态栏”则用于设置固定栏数。

（10）【多行文字对正】按钮。展开“多行文字对正”菜单，其中有9种对齐方式。

（11）【段落】按钮。单击该按钮，系统会弹出“段落”对话框，其中包括“制表位”“左缩进”“右缩进”“段落对齐”“段落间距”“段落行距”等设置，如图5-49所示。

图5-49 【段落】对话框

（12）【文字分布】按钮。这5个按钮用于选择文字的分布方式，分别为“左对齐”“居中”“右对齐”“对正”和“分布”。

（13）【行距】按钮。单击此按钮，可确定多行文字的行间距，这里所说的行间距是指相邻两文本行基线之间的垂直距离。其中，单击后弹出的数值为精确行距，若选择“其他”选项，则弹出如图5-49所示的【段落】对话框。值得注意的是，行距分为“精确”“至少”和“多个”等方式，“至少”会根据文本中最大的字符自动调整行间距；“精确”会根据输入的确定值设置间距；“多个”则是在设置多个可变行距。

（14）【编号】按钮。该选项用于自动编号，可以选用“大（小）写字母”“数字”“项目符号”，可以“重新启动”编号或“继续”编号等。

（15）【插入字段】按钮。该选项用于插入一些常用或预设字段。单击该按钮，系统将弹出“字段”对话框，如图5-50所示，用户可以从中选择字段并将其插入到标注文本中。

（16）【符号】按钮。该选项用于输入各种符号。单击该按钮，系统将打开符号列表，如图5-51所示，用户可以从中选择符号并将其输入到文本中。

（17）和按钮。它们是大小写转换按钮，分别用于把小写转换成大写和把大写转换成小写。

图5-50 插入字段

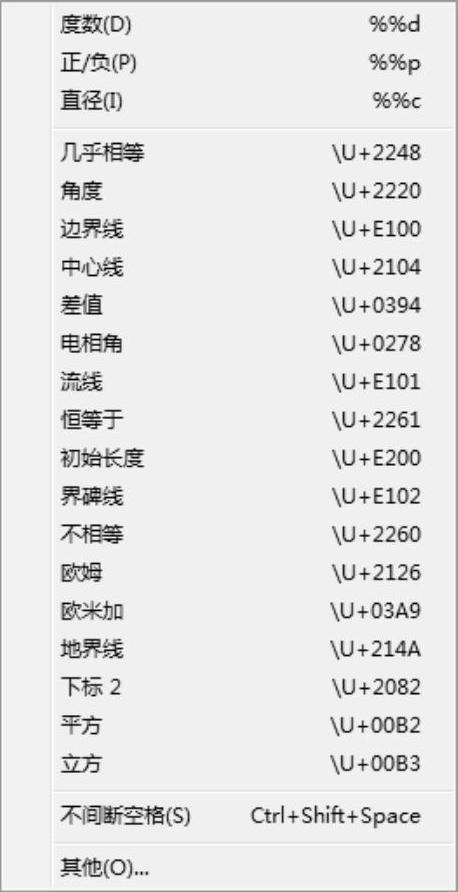

图5-51 特殊符号列表

（18）【倾斜角度】数值框。该选项用于设置文字的倾斜角度。注意：倾斜角度与斜体效果是两个不同的概念，前者可以设置任意倾斜角度，后者则可以在任意倾斜角度的基础上设置斜体效果。

（19）【追踪】数值框。该选项用于增大或减小选定字符之间的空隙。

（20）【宽度】数值框。该选项用于扩展或收缩选定字符。

（21）【选项】按钮。单击【选项】按钮后，弹出如图5-52所示的子菜单，除了上文提到的各种命令外，还有【输入文字】和【背景遮罩】命令比较常用。若选择【输入文字】，会弹出【选择文件】对话框，如图5-53a所示，用户在此可以选择任意ASCII或RTF格式的文档。输入文字保留原始字符格式和样式特征。“背景遮罩”则用来设定背景对标注的文字进行屏蔽，如图5-53b所示。

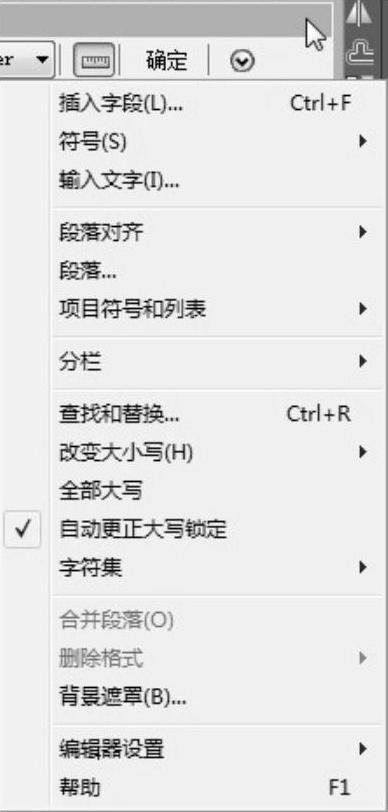

图5-52 【选项】按钮的列表图

图5-53 【输入文字】和【背景遮罩】分别对应的对话框

a)【选择文件】对话框 b)【背景遮罩】对话框
