AutoCAD2015建筑设计：标注形位公差

2023-09-22 理论教育版权反馈

【摘要】：形位公差表示形状、轮廓、方向、位置和跳动的允许偏差。在AutoCAD 2015中，用户可以通过特征控制框来添加形位公差，而特征控制框可通过引线使用“TOLERANCE”“LEADER”或“QLEADER”命令进行创建。对话框中各选项的含义如下。图5-34 形位公差图5-35 特征符号。示例5-4 形位公差标注思路·点拨本示例将对形位公差的标注做简单的演示。图5-39 形位公差对话框图5-40 形位公差标注

形位公差表示形状、轮廓、方向、位置和跳动的允许偏差。在AutoCAD 2015中，用户可以通过特征控制框来添加形位公差，而特征控制框可通过引线使用“TOLERANCE”“LEADER”或“QLEADER”命令进行创建。

执行【公差】命令的方法如下。

■ 选择菜单栏中的【标注】→【公差】命令。

■ 单击【标注】工具栏中的【公差】按钮。

■ 在命令行中输入“TOLERANCE”，然后按〈Enter〉键，系统会弹出【形位公差】对

话框，如图5-34所示。

执行【公差】命令实质上就是调用系统自带的公差图块来绘制公差标记。【形位公差】对话框中各选项的含义如下。

（1）【符号】。单击【符号】下的黑色方框，弹出【特征符号】选择框，如图5-35所示，从中选定所需特征符号。

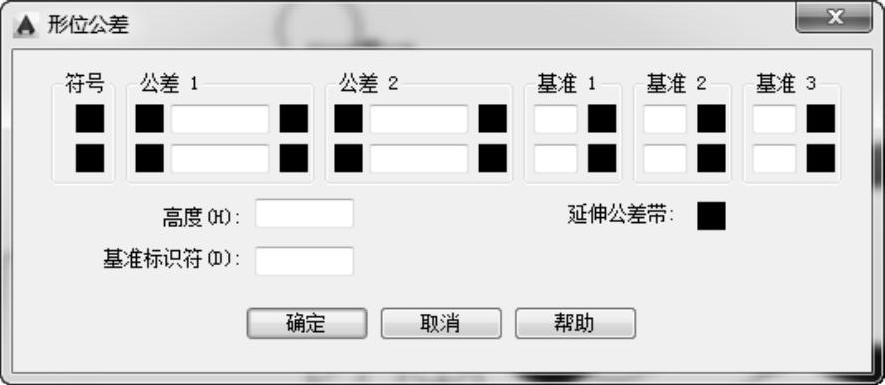

图5-34 形位公差

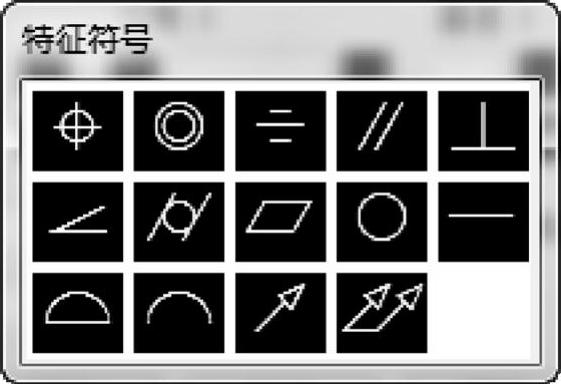

图5-35 特征符号

（2）【公差】。在【公差】选项组中，前黑色框为是否添加直径符号，中间为输入公差值，后黑色框为附加符号框（同特征符号方法选定附加符号），如图5-36所示。

图5-36 附加符号

（3）【基准】。用户可在此处输入基准参照符，选择附加符号。

（4）【高度】。该选项用于创建特征控制框中的投影公差零值。投影公差带控制固定垂直部分延伸区的高度变化，并以位置公差控制公差精度。

（5）【延伸公差带】：该选项用于选择是否在延伸公差值后添加延伸公差带符号。

（6）【基准标识符】：该选项用于创建由参照字母组成的基准标识符。基准是理论上精确的几何参照，用于建立其他特征的位置和公差带。点、直线、平面、圆柱或其他几何图形都能作为基准。示例5-4 形位公差标注

思路·点拨

本示例将对形位公差的标注做简单的演示。因为在AutoCAD 2015中，基准的基座是没有标准块的，所以建议设计者自行把基准创建成块，以便多次调用，本示例将不介绍基准的基座的具体画法。

起始文件—参见附带光盘“Start\Ch5\示例5-4.dwg”；

结果文件—参见附带光盘“End\Ch5\示例5-4.dwg”；

动画演示—参见附带光盘“AVI\Ch5\示例5-4.avi”。

本示例将利用标注命令标注建筑图，先打开附带光盘目录下的“Start\Ch5\示例5-4.dwg”，原图形如图5-37所示；接下来开始利用标注命令进行标注。

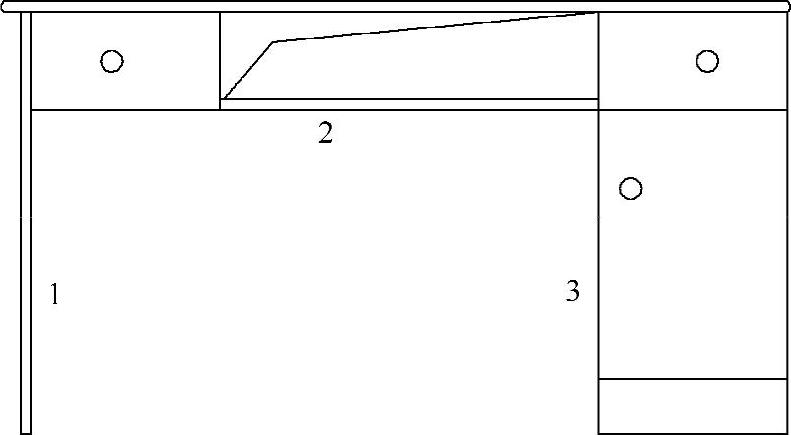

图5-37 原图形

【操作步骤】

（1）把【标注】置为当前层，单击插入块“基准A”，并将其置于直线1上，如图5-38所示。

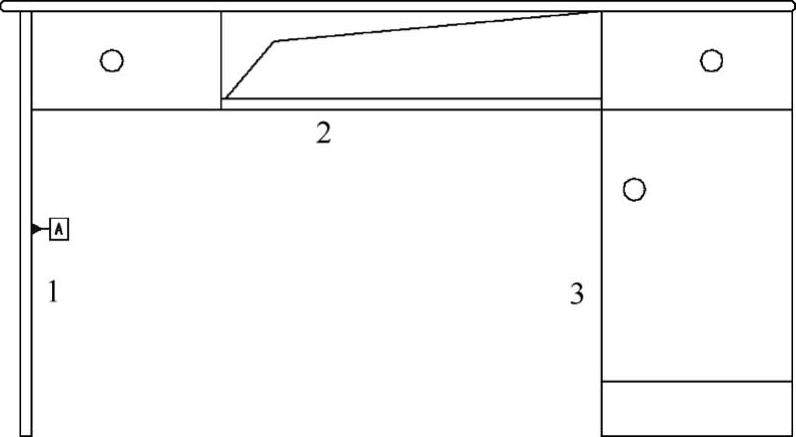

图5-38 放置基准A

（2）在命令行中输入命令“LEADER”，执行【引线】命令，当命令行提示【指定引线起点】时，在直线2上选择合适位置，单击鼠标左键选定后，拉出引线；当命令行提示【指定下一点】”，继续拉出引线，在合适位置按〈Enter〉键确定输入。

（3）当命令行提示【输入注释文字的第一行】时，按〈Enter〉键进行下一项输入，输入“T”，系统将弹出【形位公差】对话框，按如图5-39所示的内容进行设置，然后按〈Enter〉键确定。得到结果如图5-40所示。

图5-39 形位公差对话框

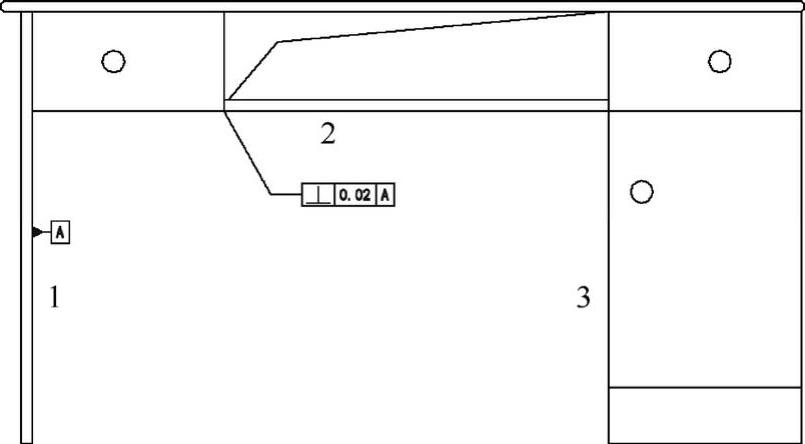

图5-40 形位公差标注
