角度标注也是常用标注之一,其标注方法与圆弧标注大致相似。当要标注两条线的夹角角度时,用户需要依次选择两条线。需要注意的是,标注角度过程中,系统默认角度在180°以内。
【角度】命令的执行方法如下。
■ 选择菜单栏中的【标注】→【角度】命令。
执行【角度】命令后,命令行会出现如下提示信息。
在图形区域选择需要标注的圆弧、圆或直线,单击左键完成对象选择。若选择的是直线,命令行会出现如下提示信息。
选定第二条直线后,命令行会出现如下提示信息。
其中前3个选项前文已做介绍,【象限点(Q)】选项则用于选定两直线所标注角度的象限,用以确定标注角度是为锐角或钝角。若选中该选项,只需移动光标,把角度位置调至适合位置,单击鼠标左键确定即可。示例5-3 角度标注
思路·点拨
角度标注在建筑制图中通常用于对具有坡度的夹角进行标注,比如阳台的设计一般情况下都会有一定的坡度(方便排水)。本示例将进行简单的角度标注讲解。
起始文件—参见附带光盘“Start\Ch5\示例5-3.dwg”;
结果文件—参见附带光盘“End\Ch5\示例5-3.dwg”;
动画演示—参见附带光盘“AVI\Ch5\示例5-3.avi”。
本示例将利用标注命令标注建筑图,打开附带光盘目录下的“Start\Ch5\示例5-3.dwg”,原图形如图5-28所示,接下来开始利用标注命令进行标注。

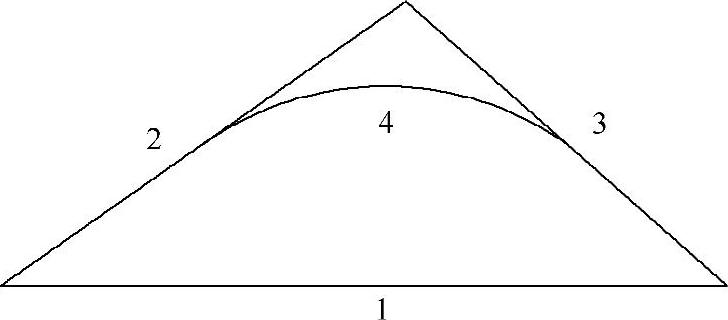

图5-28 原图形
【操作步骤】
(1)把【标注】图层置为当前层。单击【角度】按钮,进行直线角度标注,当命令行中提示【选择圆弧、圆、直线】时,选择直线1;当命令行继续提示【选择第二条直线】时,选择直线2,图中会出现标注预览,选择一个合适的位置放置标注角度,结果如图5-29所示。
(2)再次单击【角度】按钮,进行圆弧角度标注,当命令行中提示【选择圆弧、圆、直线】时,选择圆弧4,图中会出现标注预览,选择一个合适的位置放置标注角度,结果如图5-30所示。

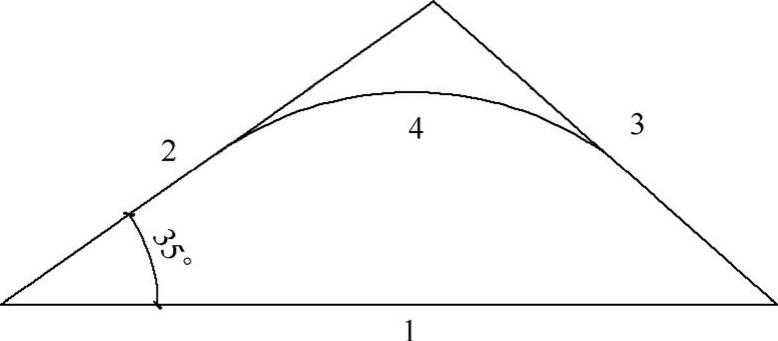

图5-29 直线角度标注

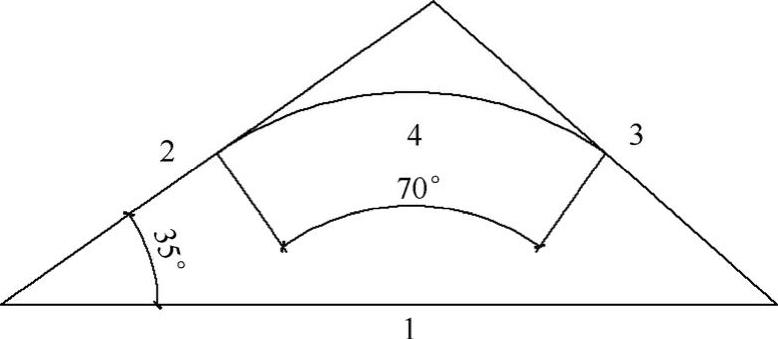

图5-30 圆弧角度标注
