标注径向型尺寸包括半径、直径和折弯标注，可用于以圆或者圆弧为对象的标注，测定选定圆或者圆弧的半径、直径，并显示前面带有符号的标注文字。用户可以使用夹点轻松地重新定位生成的半径、直径折弯标注。

（1）【半径】命令的执行方法如下。

■ 选择菜单栏中的【标注】→【半径】命令。

■ 单击【标注】工具栏中的【半径】按钮。

执行【半径】命令后，命令行会出现如下提示信息。

在图形区域选择需要标注半径的圆弧或圆，单击左键完成对象选择。

（2）【直径】命令的执行方法如下。

■ 选择菜单栏中的【标注】→【直径】命令。

■ 单击【标注】工具栏中的【直径】按钮。

执行【直径】命令后，命令行会出现如下提示信息。

在图形区域选择需要标注直径的圆弧或圆，单击左键完成对象选择。

（3）【折弯】命令的执行方法如下。

■ 选择菜单栏中的【标注】→【折弯】命令。

■ 单击【标注】工具栏中的【折弯】按钮。

执行【折弯】命令后，命令行会出现如下提示信息。

在图形区域选择需要标注折弯的圆弧或圆，单击左键完成对象选择。命令行的提示信息如下。

按照需要选定中心位置替代中心，单击左键完成。命令行会出现如下提示信息。

标注选项参照线性标注，完成后，命令行会出现如下提示信息。

移动光标把折弯位置调整合适，单击左键确定输入，完成折弯标注。

除了上面的介绍，其他还有圆心标注、弧长标注、坐标标注，它们均为类似的标注方法，此处不再赘述。

示例5-2 径向型标注

思路·点拨

径向标注是对弧线的标注方式。在建筑设计时，弧线的利用能使得图形更加得平滑，所以在很多设计图中都能见到弧线的存在。本示例中将讲述各种弧线的标注方式。

起始文件—参见附带光盘“Start\Ch5\示例5-2.dwg”；

结果文件—参见附带光盘“End\Ch5\示例5-2.dwg”；

动画演示—参见附带光盘“AVI\Ch5\示例5-2.avi”。

本示例将利用标注命令标注建筑图，先打开附带光盘目录下的“Start\Ch5\示例5-1.dwg”，原图形如图5-24所示；接下来开始利用标注命令进行标注。

图5-24 原图形

【操作步骤】

（1）把【标注】图层置为当前层。单击【直径】按钮，进行直径标注，当命令行中提示“选择圆弧或圆”时，选择外圆，图中会出现标注预览，如图5-25所示，选择一个合适的位置放置尺寸。

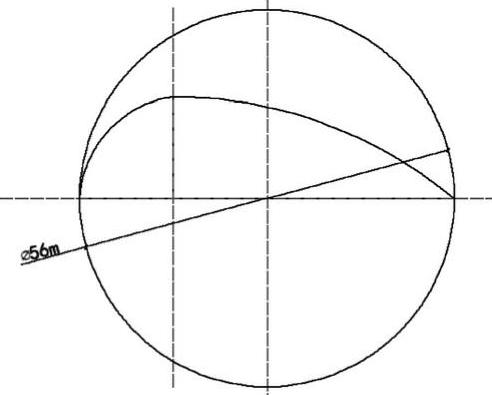

图5-25 直径标注

（2）单击【半径】按钮，进行半径标注，当命令行中提示“选择圆弧或圆”时，选择四分之一圆弧，图中会出现标注预览，如图5-26所示，选择一个合适的位置放置尺寸。

（3）单击【折弯】按钮，进行折弯标注，当命令行中提示“选择圆弧或圆”时，选择较长圆弧，命令行继续提示“图标中心位置”，选择左轴直线上的一点，如图5-27所示，图中会出现标注预览，选择一个合适的位置放置尺寸，再确定折弯位置。

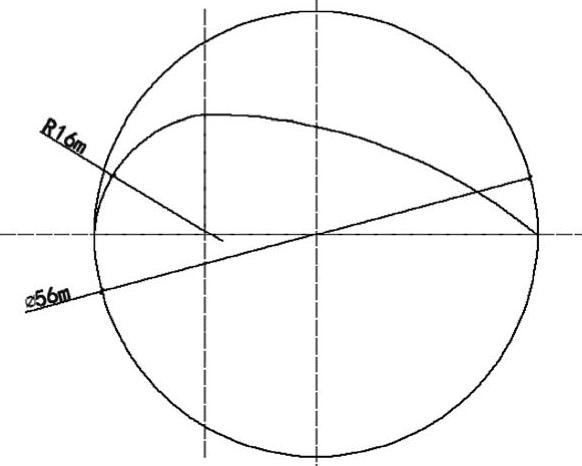

图5-26 半径标注

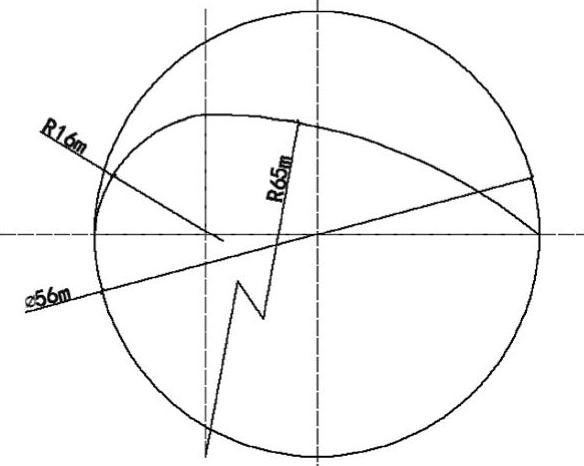

图5-27 折弯标注

应用·技巧

当圆弧或圆的中心位于布局之外并且无法在其实际位置显示时，创建折弯半径标注。一般来说标注的原点（这称为中心位置替代）与真实原点其中一轴的轴坐标相同。
