“文字”的几何样式修改在【新建标注样式：建筑标注】对话框中的第三个选项卡—【文字】选项卡中进行，如图5-11所示。该选项卡用于设置尺寸文本的形式、位置和对齐方式等。

（1）【文字外观】选项组。

①【文字样式】下拉列表框。该选项用于设置当前尺寸文本采用的文本样式。用户可在下拉列表列表框中选择一个样式，也可以单击右侧的按钮，在弹出的【文本样式】对话框（见图5-12）中创建新的文字样式或对文字样式进行修改。

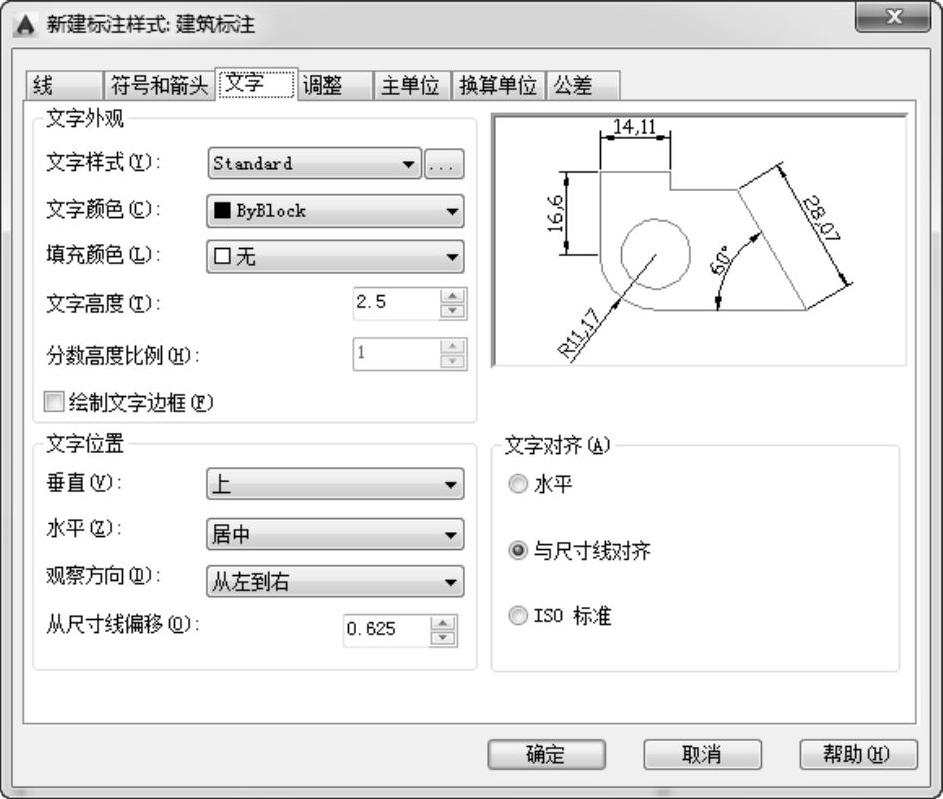

图5-11 【文字】选项卡

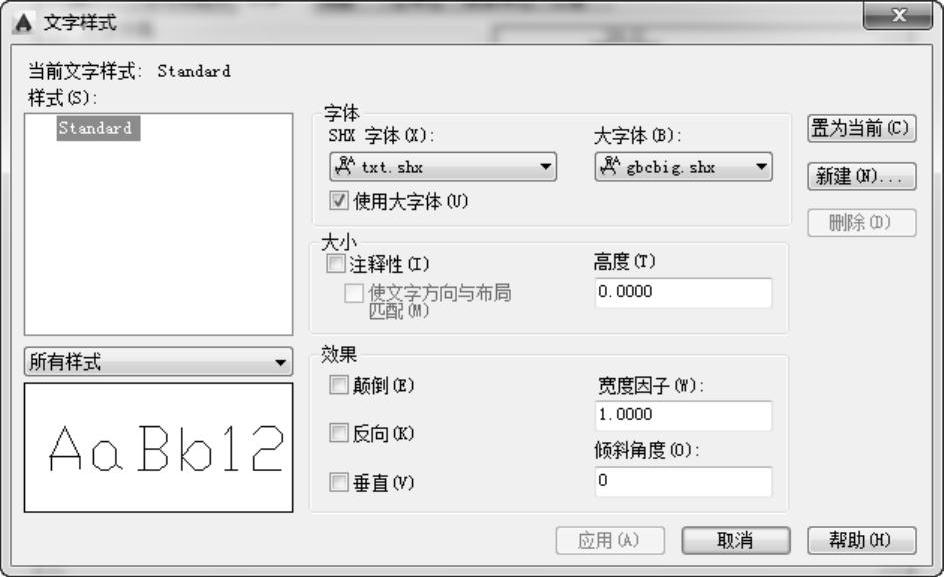

图5-12 【文字样式】对话框

②【文字颜色】下拉列表框。该选项用于设置尺寸文本的颜色，其操作方式与设置尺寸线颜色的方法相同。

③【填充颜色】下拉列表框。该选项用于设置尺寸文本的底色，其操作方式与设置尺寸线颜色的方法相同。

④【文字高度】数值框。该选项用于设置尺寸文本的字高。若选用的文字样式中已设置了具体的字高（不是0），则此处的设置无效；若文字样式中设置的字高为0，则以此处的设置为准。

⑤【分数高度比例】数值框。该选项用于确定尺寸文本的比例系数。

⑥【绘制文字边框】复选框。若选中此复选框，用户可在尺寸文本的周围加上边框。

（2）【文字位置】选项组。

①【垂直】下拉列表框。该选项用于设置尺寸文本相对于尺寸线在垂直方向的对齐方式，其中有5种对齐方式。

●【居中】。将尺寸文本放在尺寸线的中间。

●【上】。将尺寸文本放在尺寸线的上方。

●【外部】。将尺寸文本放在远离第一条尺寸界线起点的位置，即和所标注对象分列于尺寸线的两侧。

●【JIS】。使尺寸文本的位置符合JIS（日本工业标准）规则。

●【下】。将尺寸文本放在尺寸线的下方。

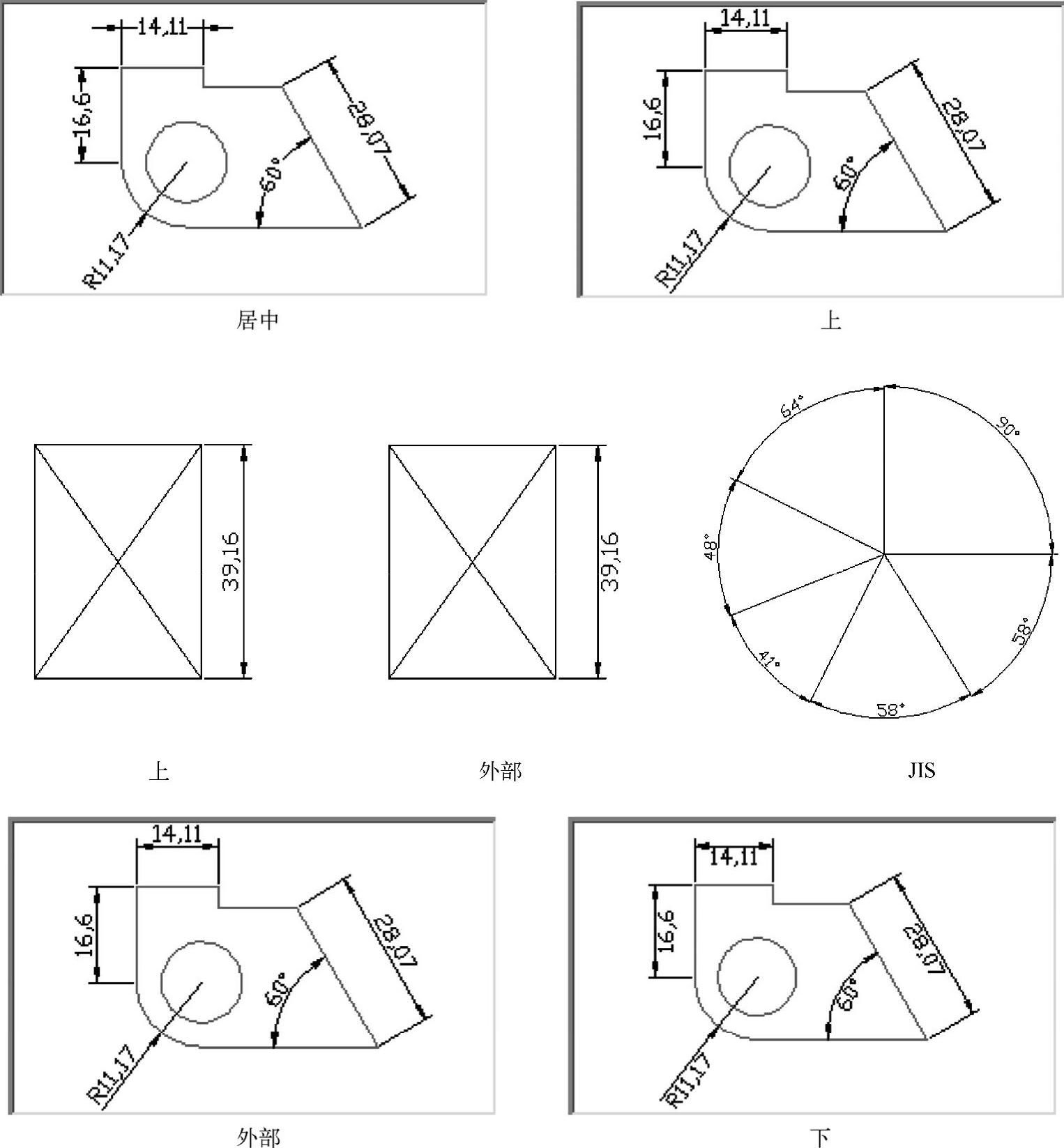

上面5种文本布置方式和相关位置的对比如图5-13所示。

图5-13 文字标注位置1

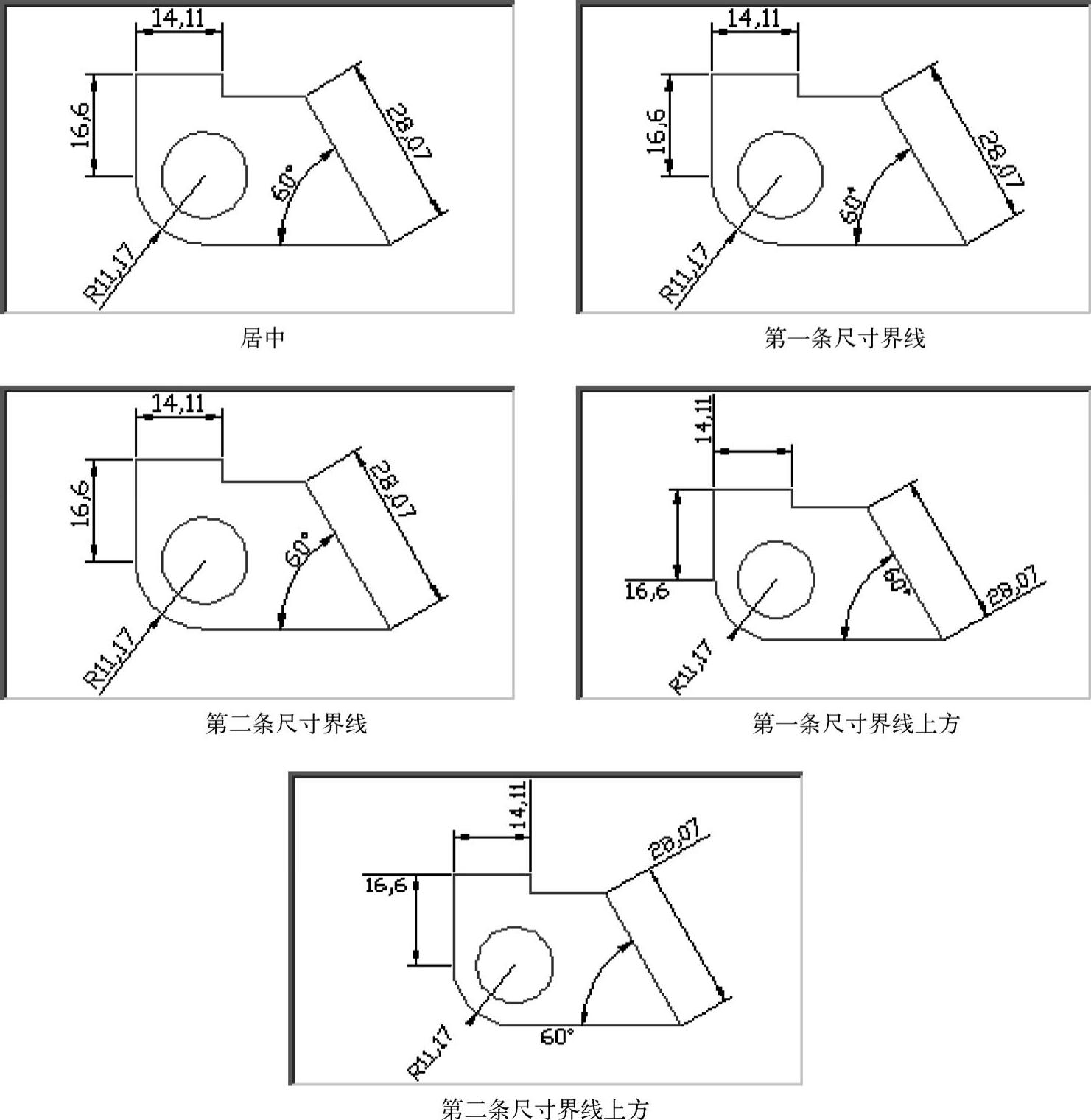

②【水平】下拉列表框。该选项用于设置尺寸文本相对于尺寸线和尺寸界线在水平方向的对齐方式，其中有【居中】、【第一条尺寸界线】、【第二条尺寸界线】、【第一条尺寸界线上方】和【第二条尺寸界线上方】5种对齐方式（与【垂直】下拉列表框中各选项的作用类似，此处不再赘述），如图5-14所示。

图5-14 文字标注位置2

③【观察方向】下拉列表框。该选项用于设置尺寸文本的观察方向，其中有【从左到右】和【从右到左】两种观察方向，如图5-15所示。

图5-15 文字标注观察方向

④【从尺寸线偏移】数值框：当尺寸文本放在断开的尺寸线中间时，该选项用来设置尺寸文本与尺寸线之间的距离（尺寸文本间隙）。

（3）【文字对齐】选项组。

①【水平】单选按钮。单击此按钮尺寸文本将沿水平方向放置。标注任何方向的尺寸，尺寸文本总保持水平。

②【与尺寸线对齐】单选按钮。单击此按钮尺寸文本将沿尺寸线方向放置。

③【ISO标准】单选按钮。当尺寸文本在尺寸界线之间时，沿尺寸线方向放置；当尺寸文本在尺寸界线之外时，沿水平方向放置。

上面3种文本对齐方式和相关位置的对比如图5-16所示。

图5-16 文字标注对齐方向
