“符号和箭头”的几何样式修改在【新建标注样式:建筑标注】对话框中的第二个选项卡—【符号和箭头】选项卡中进行,如图5-10所示。该选项卡用于设置箭头、圆心标记、弧长符号和半径折弯标注等的形式和特征,其各选项的含义如下。

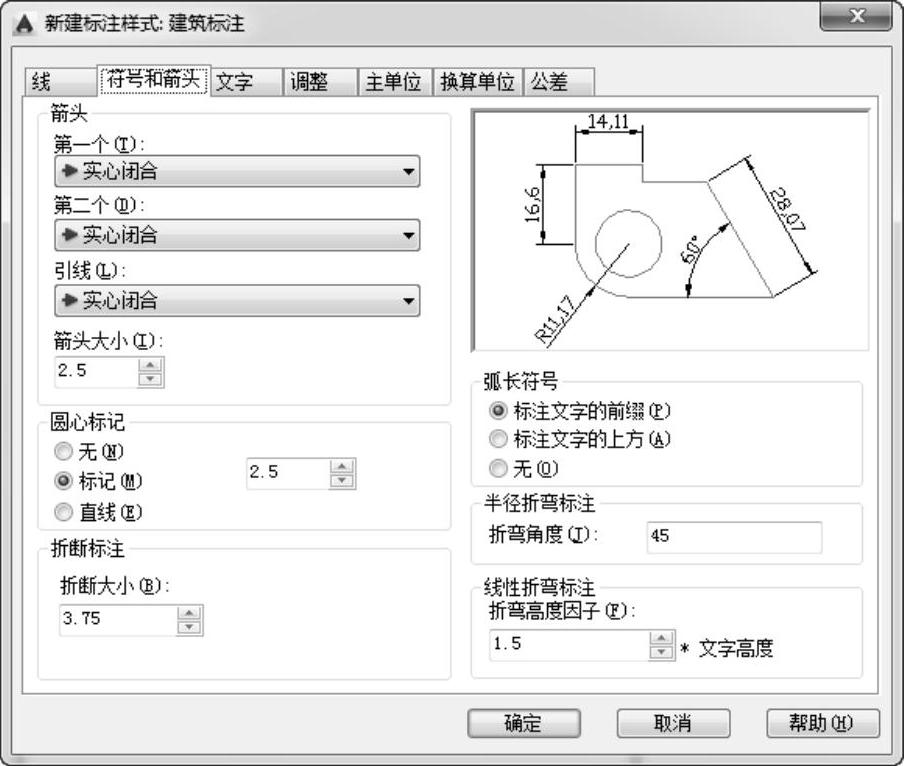

图5-10 【符号和箭头】选项卡
(1)【箭头】选项组。
①【第一个】下拉列表框。该选项用于设置第一个尺寸箭头的形状。用户可在下拉列表列表框中选择,其中列出了各种箭头形式的名字以及各类箭头的形状。一旦确定了第一个箭头的类型,第二个箭头会自动与其匹配。若想要第二个箭头取不同的形状,可在“第二个”下拉列表框中设定。
②【第二个】下拉列表框:该选项用于设置第二个尺寸箭头的形式(可与第一个箭头不同)。
③【引线】下拉列表框:该选项用于设置引线箭头的形式。
④【箭头大小】数值框:在该数值框中,设置箭头的大小。
(2)【圆心标记】选项组。
该选项组用于设置半径标注、直径标注和中心标注中的中心标记和中心线的形式。
①【无】单选按钮。既不产生中心标记,也不产生中心线。
②【标记】单选按钮。中心标记为一个记号。
③【直线】单选按钮。中心标记采用中心线的形式。
④【大小】数值框。在该数值框中,用户可以在此设置中心标记和中心线的大小和粗细。
(3)【折断标注】选项组。
该选项组用于控制折断标注的间距宽度。【折断大小】数值框用于显示和设置用于折断标注的间距大小。
(4)【弧长符号】选项组。
该选项组用于控制弧长标注中圆弧符号的显示。
①【标注文字的前缀】单选按钮:将弧长符号放在标注文字的前面。
②【标注文字的上方】单选按钮:将弧长符号放在标注文字的上方。
③【无】单选按钮:不显示弧长符号。
(5)【半径折弯标注】选项区。
该选项组用于控制半径标注折弯的显示。折弯半径标注通常在圆或圆弧的中心点位于页面外部时创建。
【折弯角度】选项用于确定折弯半径标注中尺寸线横向线段的角度。
(6)【线型折弯标注】选项区。
该选项组用于控制线性标注折弯的显示。
当标注不能精确表示实际尺寸时,通常将折弯线添加到线性标注中。通常,实际尺寸比所需值小。
