5.2尺寸标注样式的设置与管理

2023-09-22 理论教育版权反馈

【摘要】：在AutoCAD 2015中，使用标注样式可以控制标注的格式和外观，建立强制执行的绘图标准，并有利于对标注格式及用途进行修改。为了方便管理和修改，标注样式的创建和管理显得十分重要。在该列表框中，列出了图形中所包含的所有标注样式，当前样式呈高亮显示。选中某一个样式名并单击鼠标右键，在弹出的快捷菜单中可以设置当前标注样式、重命名样式和删除样式。该选项用于设置临时覆盖尺寸标注样式。图5-6 比较标注样式

在AutoCAD 2015中，使用标注样式可以控制标注的格式和外观，建立强制执行的绘图标准，并有利于对标注格式及用途进行修改。尺寸标注样式是决定尺寸标注形成的尺寸变量设置的集合。通过创建标注样式，用户可以设置尺寸标注的系统变量，并控制任何类型尺寸标注的布局及形成。

为了方便管理和修改，标注样式的创建和管理显得十分重要。

新建尺寸标注样式的操作方法如下。

■ 选择菜单栏中的【格式】→【标注样式】命令。

■ 选择菜单栏中的【标注】→【标注样式】命令。

■ 在命令行中输入“DIMSTYLE”，然后按〈Enter〉键。

■ 单击【标注】的工具栏中的【标注样式】按钮。

执行【标注样式】命令后，系统会弹出如图5-3所示的【标注样式管理器】对话框。

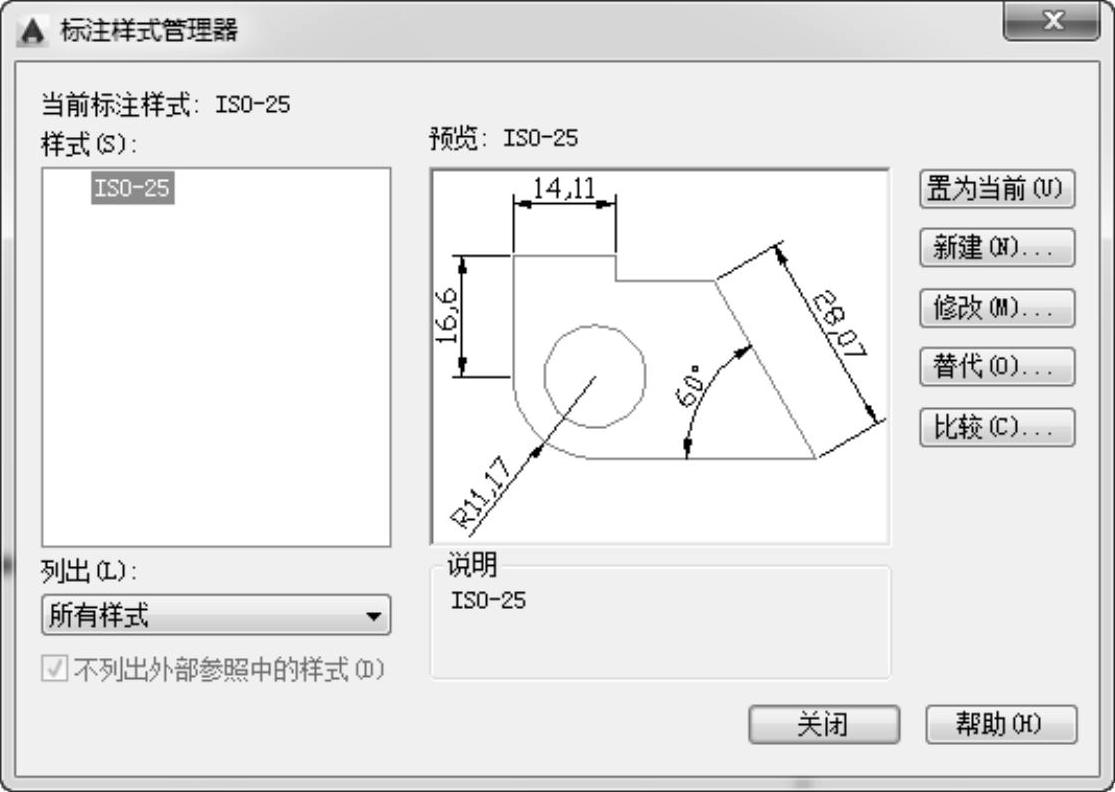

图5-3 【标注样式管理器】对话框

【标注样式管理器】对话框中的各选项的含义如下。

（1）【样式】列表框。在该列表框中，列出了图形中所包含的所有标注样式，当前样式呈高亮显示。选中某一个样式名并单击鼠标右键，在弹出的快捷菜单中可以设置当前标注样式、重命名样式和删除样式。

（2）【列出】下拉列表框。在该下拉列表框中，有“所有样式”和“正在使用的样式”两个选项，可方便用户管理样式，特别是用多个样式标准的用户。

（3）【预览】选项区。在该选项区，有用户所选用户的样式的标注样图，可帮助新手观察标注结果。

（4）【说明】选项组。在该区域，有用户对该样式标准的定义说明。

（5）按钮区。

①【置为当前】按钮。单击此按钮，把在【样式】列表框中选中的样式设置为当前样式。

②【新建】按钮。单击此按钮，将弹出【创建新标注样式】对话框，此处将【新样式名】设置为【建筑标注】，如图5-4所示。

图5-4 新建样式

【创建新标注样式】对话框中各选项的含义如下。

a.【基础样式】下拉列表框。该选项用于选取创建新样式。选定已有的样式，以此作为基础样式；新创建的样式以选定样式为基础进行特定的修改。

b.【用于】下拉列表框：该选项用于选定新建列表框样式适用的标注，其中有线型、角度、半径、直径、坐标、引线和公差等标注范围，选取新样式的特定应用尺寸类型，或者所有标注应用。

单击【继续】按钮，系统弹出如图5-5所示的对话框。

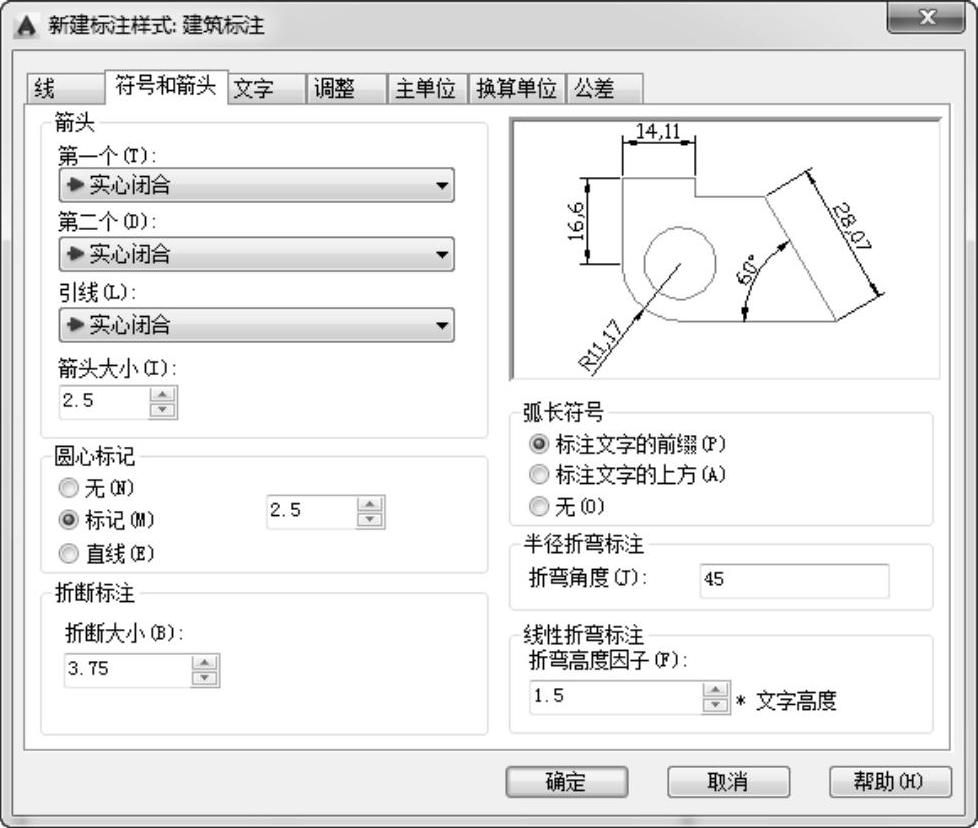

图5-5 新建标注样式

③【修改】按钮。该选项用于修改一个已存在的尺寸标注样式。单击此按钮，弹出“修改标注样式”对话框，该对话框中的各选项与【新建标注样式】对话框完全相同，用户可以在此对已有标注样式进行修改。

④【替代】按钮。该选项用于设置临时覆盖尺寸标注样式。单击此按钮，弹出“代替当前样式”对话框，该对话框中的各选项与【新建标注样式】对话框完全相同，用户可在此改变选项的设置并覆盖原来的设置，但是这种修改只对指定的尺寸标注起作用，而不影响当前尺寸变量的设置。

⑤【比较】按钮。该选项用于比较两个尺寸标注样式在参数上的区别，或浏览一个尺寸标注样式的参数设置。单击此按钮，弹出【比较标注样式】对话框，如图5-6所示。用户可以把比较结果复制到剪贴板上，然后再粘贴到其他Windows应用软件上使用。

图5-6 比较标注样式
