AutoCAD2015建筑设计与制图:综合实例3—标高标注

【摘要】:思路·点拨本实例将为一张建筑立面图作标高的标注。打开附带光盘目录下的“Start\Ch4\综合实例3\起始文件.dwg”,起始图形如图4-35所示,本实例将该图形进行标高标注。将“标高符号图块”插入到图形最下方线段的右方,属性值为默认的“0.000”即可。

思路·点拨

本实例将为一张建筑立面图作标高的标注。具体方法为:首先,将标高符号图块绘制出来,其次,将其保存成外部图块,最后,将其插入到立面图中进行标高标注。

起始文件—参见附带光盘“Start\Ch4\综合实例3\起始文件.dwg”;

结果文件—参见附带光盘“End\Ch4\综合实例3\结果文件.dwg”;

动画演示—参见附带光盘“AVI\Ch4\综合实例3.avi”。

打开附带光盘目录下的“Start\Ch4\综合实例3\起始文件.dwg”,起始图形如图4-35所示,本实例将该图形进行标高标注。

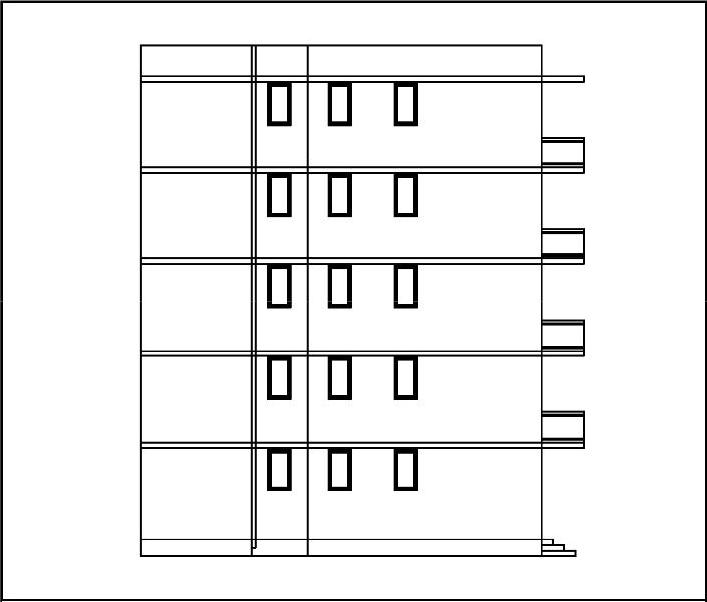

图4-35 起始图形

【操作步骤】

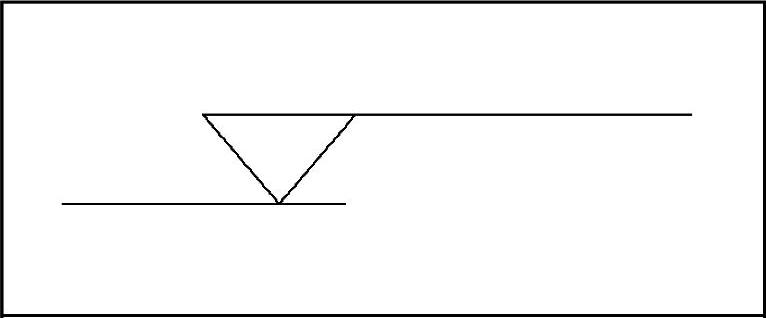

(1)进行标高符号图块的绘制,请读者打开附带光盘目录下“Start\Ch4\综合实例3\绘制标高图块(起始).dwg”,如图4-36所示。

(2)定义属性。在命令行中输入“ATTDEF”,系统将弹出【属性定义】对话框,在【属性】选项组中,将【标记】设定为“0.000”;将【提示】设定为“输入高度”,将【默认】设定为“0.000”,在【文字设置】选项组中,将【对正】设定为【居中】,将【文字高度】设定为500。设置完毕的【属性定义】对话框如图4-37所示。单击【确定】按钮插入属性。


图4-36 绘制标高图块起始图形

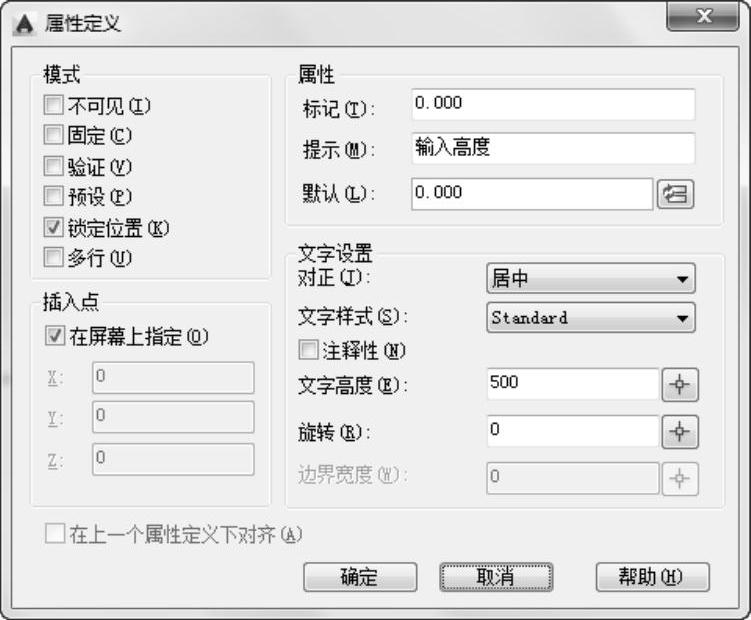

图4-37 设置完毕的【属性定义】对话框

(3)将属性插入到标高符号的上方,如图4-38所示。

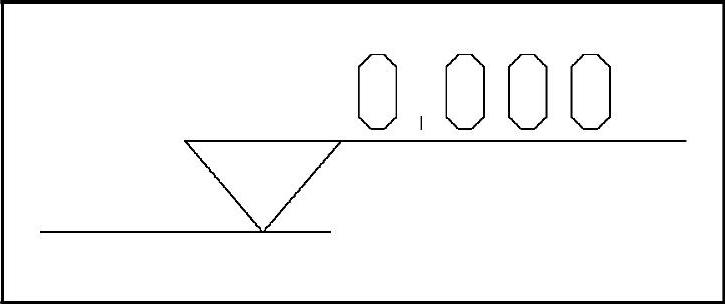

图4-38 属性定义后的图形

(4)将图形保存为外部图块。在命令行中输入“WBLOCK”,系统将弹出【写块】对话框。在【基点】选项组中设置基点为标高符号的下侧直线的左端点;在【对象】选项组中拾取整个图形为创建图块的对象;更改文件名为“标高符号图块”。设置完毕的【写块】对话框如图4-39所示。单击【确定】按钮创建建图块。

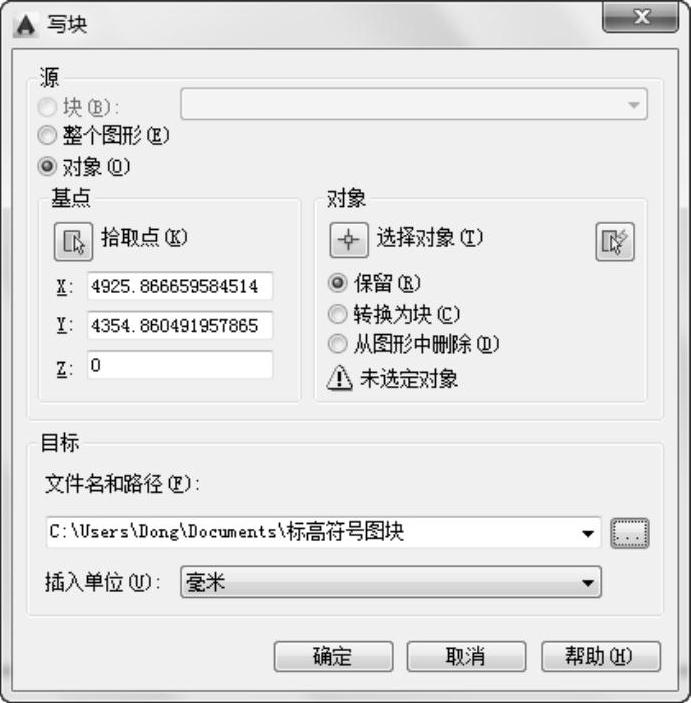

图4-39 设置完毕的【写块】对话框

(5)为图纸进行标高标注。打开附带光盘目录下的“Start\Ch4\综合实例3\起始文件.dwg”。在命令行中输入“INSERT”,系统将弹出【插入】对话框。选中刚刚创建好的“标高符号图块”进行插入,设置好的【插入】对话框如图4-40所示,单击【确定】按钮插入图块。

(6)先对地面高度进行标高。将“标高符号图块”插入到图形最下方线段的右方,属性值为默认的“0.000”即可。插入完成后的图形如图4-41所示。

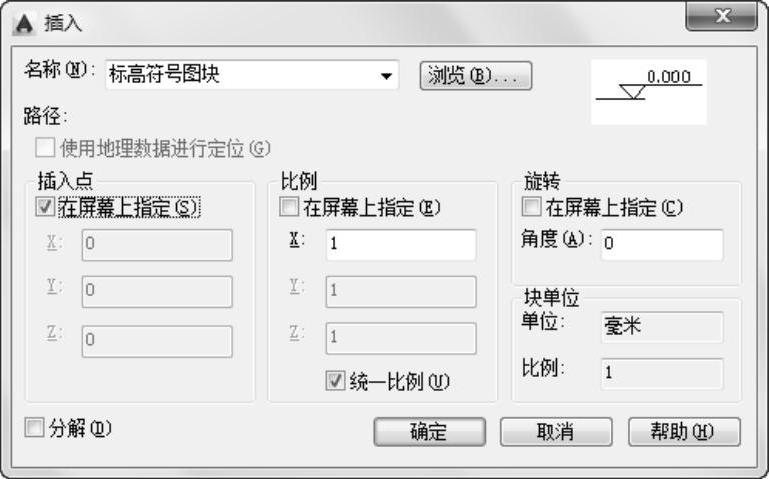

图4-40 设置完毕的【插入】对话框

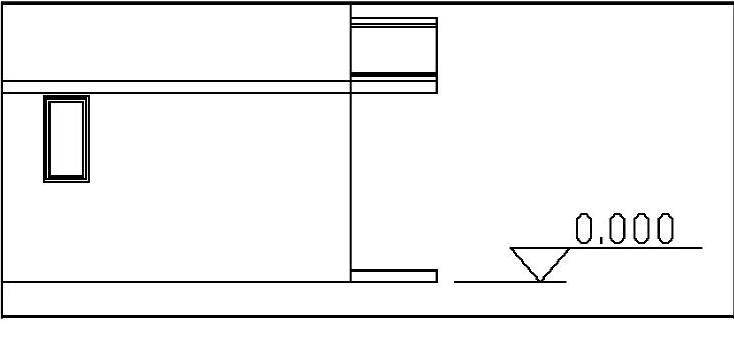

图4-41 地面标高标注完成

(7)重复步骤(5)、步骤(6)插入“标高符号图块”对各楼层及楼顶进行标高标注,从低到高的高度分别为“3.500”“6.800”“10.1000”“13.400”“16.700”和“18.500”。至此,所有标高标注已经完成,结果图形如图4-42所示。

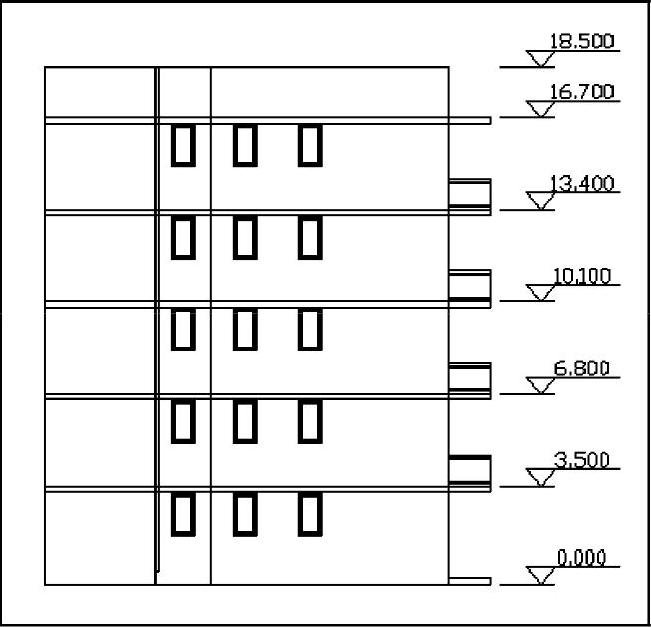

图4-42 结果图形
