思路·点拨
本实例将为一张建筑平面图作定位轴线的标注。具体方法为:首先,将绘制好的定位轴线编号图块打开,其次,将它们插入到建筑平面图中,最后,修改其属性。
起始文件—参见附带光盘“Start\Ch4\综合实例2\起始文件.dwg”;
结果文件—参见附带光盘“End\Ch4\综合实例2\结果文件.dwg”;
动画演示—参见附带光盘“AVI\Ch4\综合实例2.avi”。
打开附带光盘目录下的“Start\Ch4\综合实例2\起始文件.dwg”,起始图形如图4-26所示。

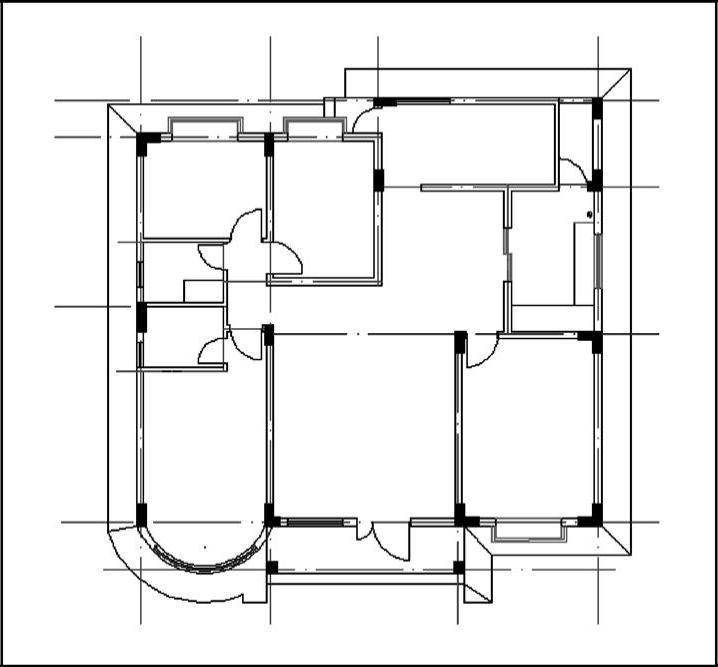

图4-26 起始图形
【操作步骤】
(1)在命令行中输入“INSERT”,系统将弹出【插入】对话框。选择的插入外部图块为附带光盘目录下的“Start\Ch4\综合实例2\图块文件\轴线编号(向左).dwg”,在【插入点】选项组中选中【在屏幕上指定】复选框。设置完毕的【插入】对话框如图4-27所示。单击【确定】按钮进行插入。
图4-27 设置完毕的【插入】对话框
(2)选择插入点为图形左下角的点A,如图4-28所示。
图4-28 图形左下角的点A
(3)接下来命令行会出现如下提示。

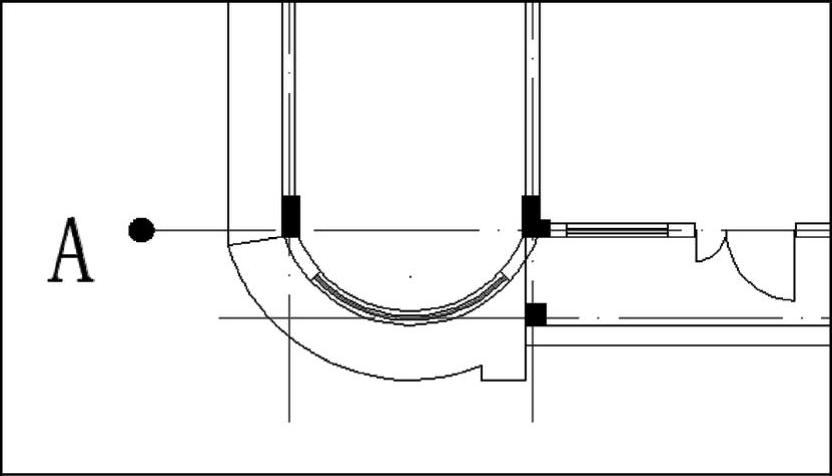

输入轴线编号为“A”,此时便完成了第一个轴线标注,如图4-29所示。
图4-29 第一个轴线标注
(4)重复步骤(1)~步骤(3),将图块属性分别改为“C”“E”和“F”,完成图形左侧的轴线标注,如图4-30所示。

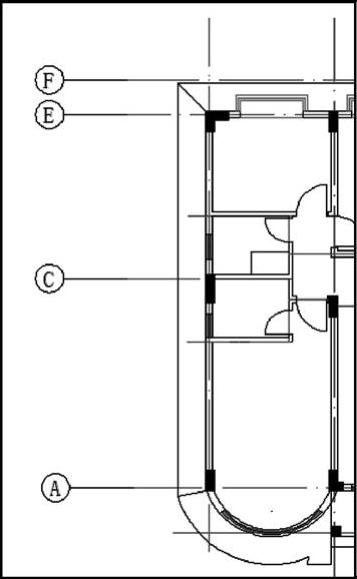

图4-30 左侧轴线标注完毕
(5)重复步骤(1)~步骤(4),插入附带光盘目录下的“Start\Ch4\综合实例2\图块文件\轴线编号(向右).dwg”的图块文件,分别将属性改为“A”“B”“D”和“F”,完成图形右侧的轴线标注,如图4-31所示。

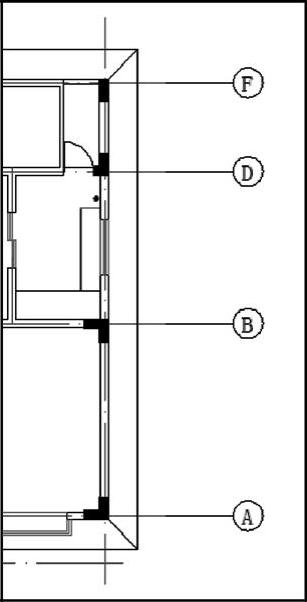

图4-31 右侧轴线标注完毕
(6)重复步骤(1)~步骤(4),插入附带光盘目录下的“Start\Ch4\综合实例2\图块文件\轴线编号(向上).dwg”的图块文件,分别将属性改为“1”“2”“3”和“5”,完成图形上侧的轴线标注,如图4-32所示。

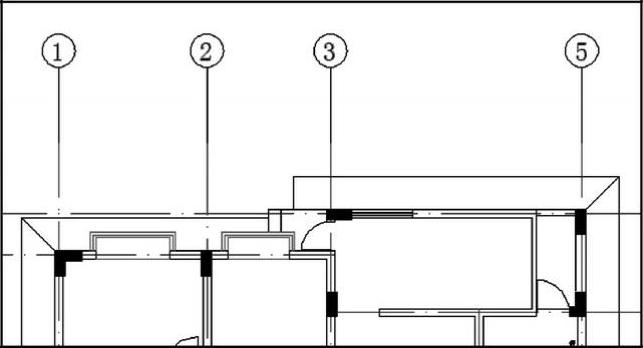

图4-32 上侧轴线标注完毕
(7)重复步骤(1)~步骤(4),插入附带光盘目录下的“Start\Ch4\综合实例2\图块文件\轴线编号(向下).dwg”的图块文件,分别将属性改为“1”“2”“4”和“5”,完成图形下侧的轴线标注,如图4-33所示。至此,定位轴线的标注已经全部完成,标注完毕的整体图形如图4-34所示。

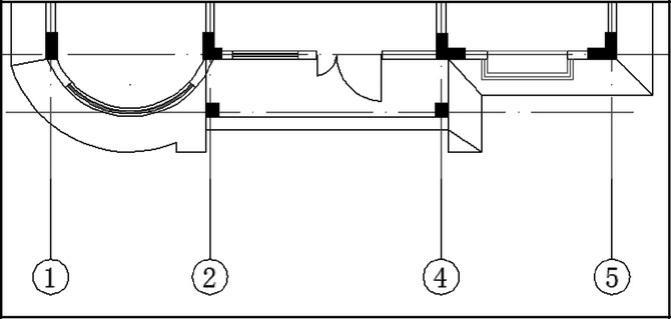

图4-33 下侧轴线标注完毕

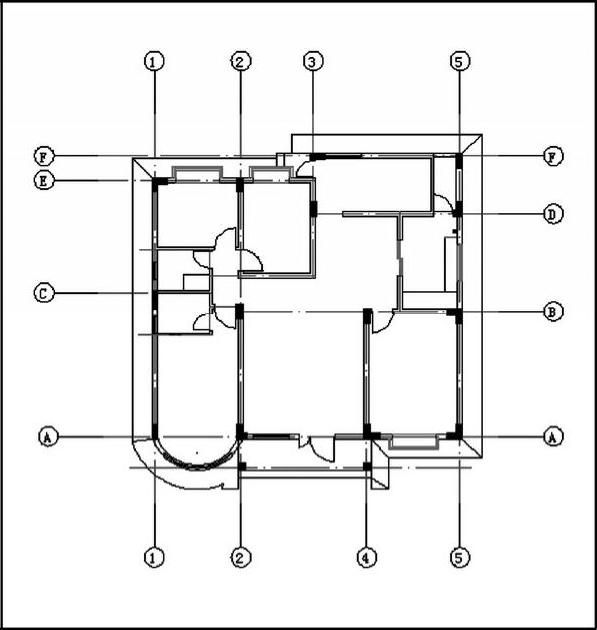

图4-34 标注完毕的整体图形
