AutoCAD2015建筑设计：创建外部图块指北针实例
【摘要】：起始文件—参见附带光盘“Start\Ch4\综合实例1.dwg”；结果文件—参见附带光盘“End\Ch4\综合实例1\图块指北针.dwg”；动画演示—参见附带光盘“AVI\Ch4\综合实例1.avi”。选择整个图形为创建图块的对象，选择基点为圆心，将文件名改为“图块指北针”。图4-25 设置完毕的对话框最后为确保外部图块创建无误，找到刚刚创建好的“图块指北针”文件并将其打开，其图形应与如图4-24所示的图形相同。至此，“图块指北针”创建完毕。
思路·点拨
指北针图形是建筑制图中的常用图形之一，本实例将制作一个指北针的外部图块。具体方法为：先绘制出一个指北针图形，然后再将它保存成外部图块。
起始文件—参见附带光盘“Start\Ch4\综合实例1.dwg”；
结果文件—参见附带光盘“End\Ch4\综合实例1\图块指北针.dwg”；
动画演示—参见附带光盘“AVI\Ch4\综合实例1.avi”。
打开附带光盘目录下的“Start\Ch4\综合实例1.dwg”，起始图形如图4-21所示。
【操作步骤】
（1）为指北针的箭头进行填充。在命令行输入“HATCH”，系统将弹出【图案填充和渐变色】对话框，选取填充图案为【SOLID】，选择箭头为填充区域。设置完毕的【图案填充和渐变色】对话框如图4-22所示。单击【确定】按钮完成填充，填充完成的图形如图4-23所示。

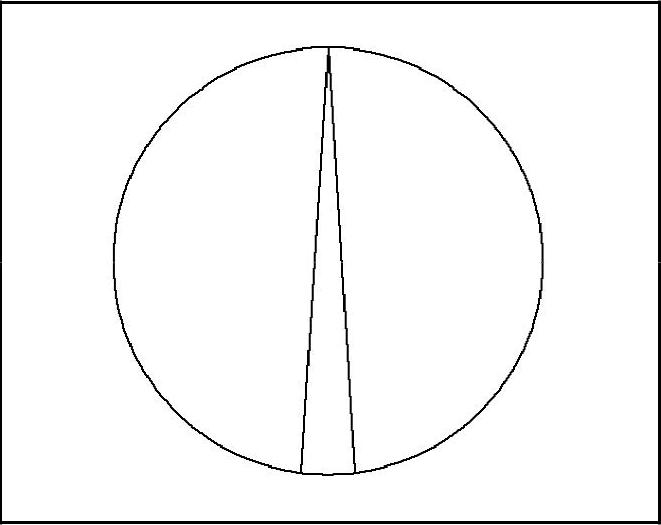

图4-21 起始图形

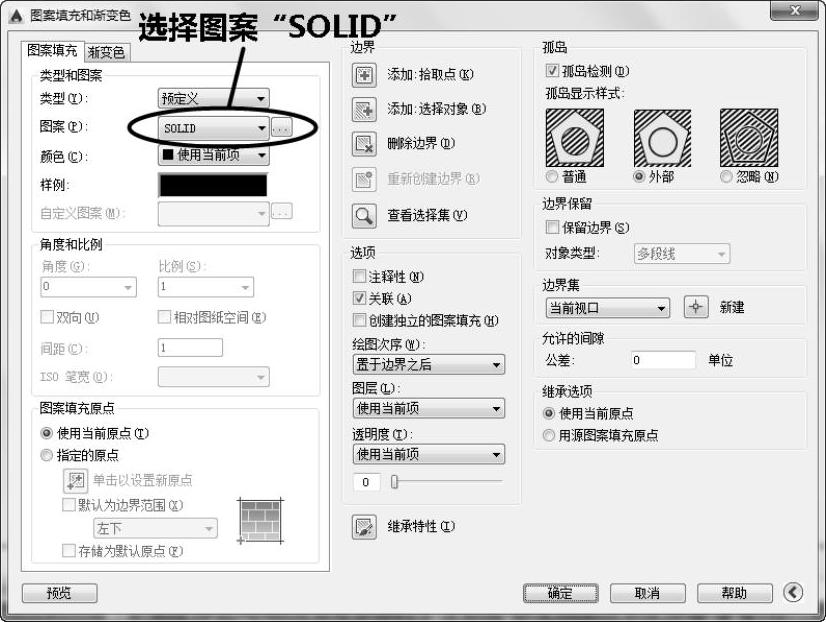

图4-22 设置完毕的【图案填充和渐变色】对话框

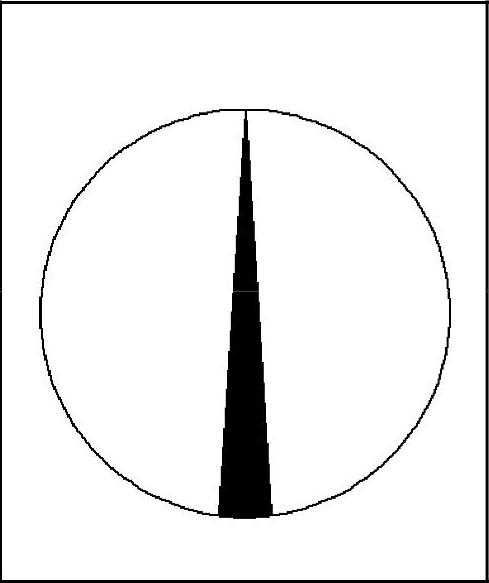

图4-23 填充完成的图形
（2）在命令行中输入“MTEXT”，在指北针箭头上方插入一个“N”，设置文字高度为“800”。文字插入完毕后的图形如图4-24所示。

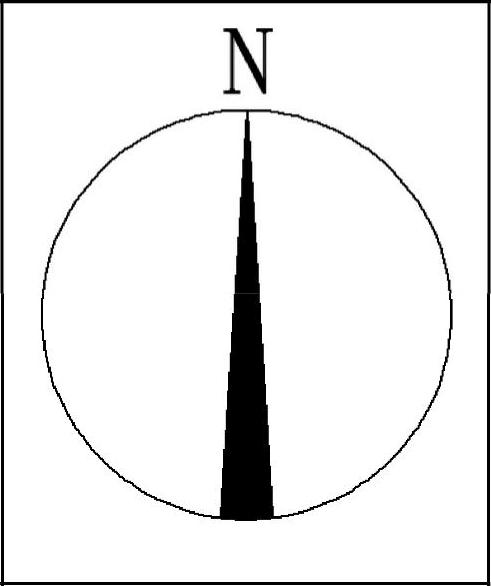

图4-24 文字插入完成的图形
（3）将整个图形保存为外部块。在命令行中输入“WBLOCK”，系统将弹出【写块】对话框。选择整个图形为创建图块的对象，选择基点为圆心，将文件名改为“图块指北针”。设置完毕的【写块】对话框如图4-25所示。单击【确定】按钮即可完成图块的创建。

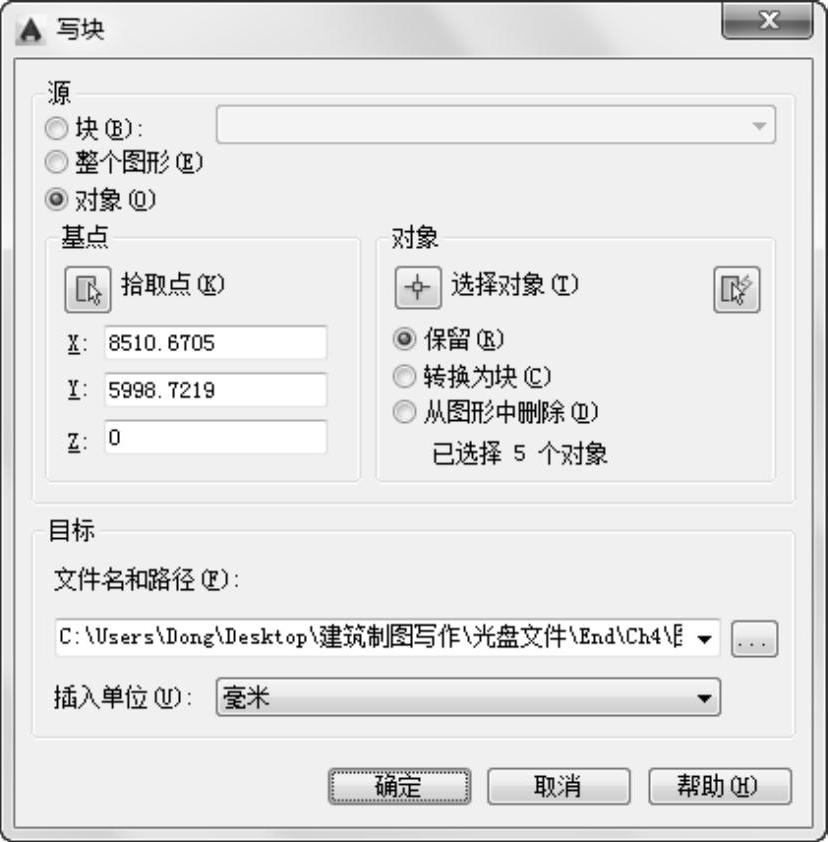

图4-25 设置完毕的【写块】对话框
（4）最后为确保外部图块创建无误，找到刚刚创建好的“图块指北针”文件并将其打开，其图形应与如图4-24所示的图形相同。至此，“图块指北针”创建完毕。
