AutoCAD2015建筑设计：属性图块创建与插入

2023-09-22 理论教育版权反馈

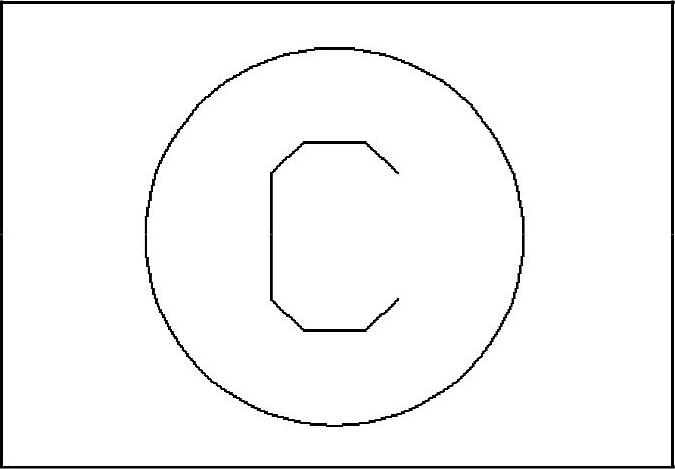

【摘要】：属性图块的插入与一般图块的插入基本相同，只是在插入时会要求用户输入属性的值。属性图块的创建和插入的详细操作请读者参照以下示例。首先创建一个如图4-13所示的属性图块，“字线”为属性的；然后在绘图区域插入两次，每次插入时图块属性的分别为“C”与“D”，如图4-14所示。图4-12 原图形图4-13 属性图块图4-14 操作完成后的图形在命令行输入“ATTDEF”，系统将弹出对话框。单击按钮完成属性图块的创建。图4-19 属性值为“C”的属性图块

若要创建属性图块，用户只需将定义好属性与所需的图形一起创建成图块即可，其他操作与一般的图块创建无异。

属性图块的插入与一般图块的插入基本相同，只是在插入时会要求用户输入属性的值。

属性图块的创建和插入的详细操作请读者参照以下示例。

应用·技巧

在建筑制图中，属性图块通常会用于制作标高符号图块与轴线编号图块等需要进行标注文字修改的图块。示例4-3 属性图块的创建和插入

思路·点拨

本示例将进行属性图块的创建和插入。具体方法为：首先，进行属性的插入与属性图块的创建，其次，将其插入并修改属性。

起始文件—参见附带光盘“Start\Ch4\示例4-3.dwg”；

结果文件—参见附带光盘“End\Ch4\示例4-3.dwg”；

动画演示—参见附带光盘“AVI\Ch4\示例4-3.avi”。

打开附带光盘目录下的“Start\Ch4\示例4-3.dwg”，原图形如图4-12所示。首先创建一个如图4-13所示的属性图块，“字线”为属性的【标记】；然后在绘图区域插入两次，每次插入时图块属性的分别为“C”与“D”，如图4-14所示。

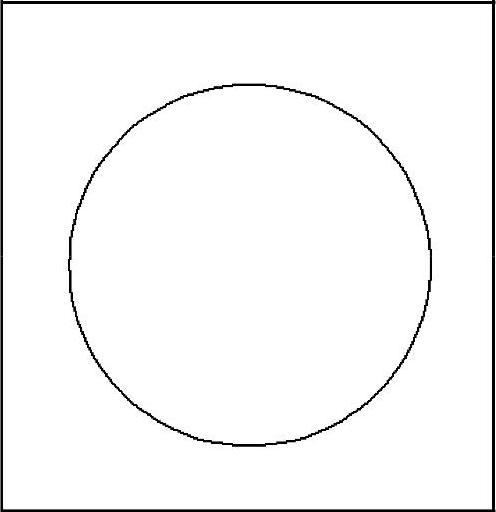

图4-12 原图形

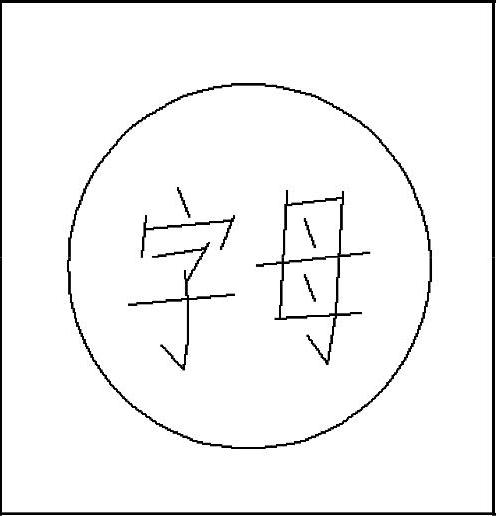

图4-13 属性图块

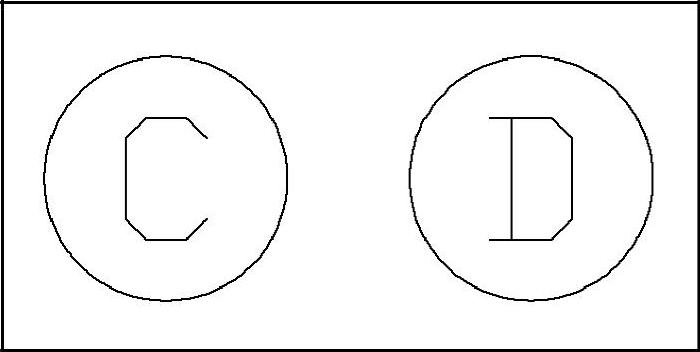

图4-14 操作完成后的图形

【操作步骤】

（1）在命令行输入“ATTDEF”，系统将弹出【属性定义】对话框。

（2）在【属性】选项组中，将【标记】设置为“字母”，将【提示】设置为“请输入字母”，将【默认】设置为“A”；在【文字设置】选项组中，将【对正】设置为“正中”，【文字高度】设置为“10”；在【插入点】选项组中，不选中【在屏幕上指定】复选框，并将X、Y坐标均设置为“30”。设置完毕后的【属性定义】对话框如4-15所示。单击【确定】按钮即可完成属性的定义，此时的图形如图4-13所示。

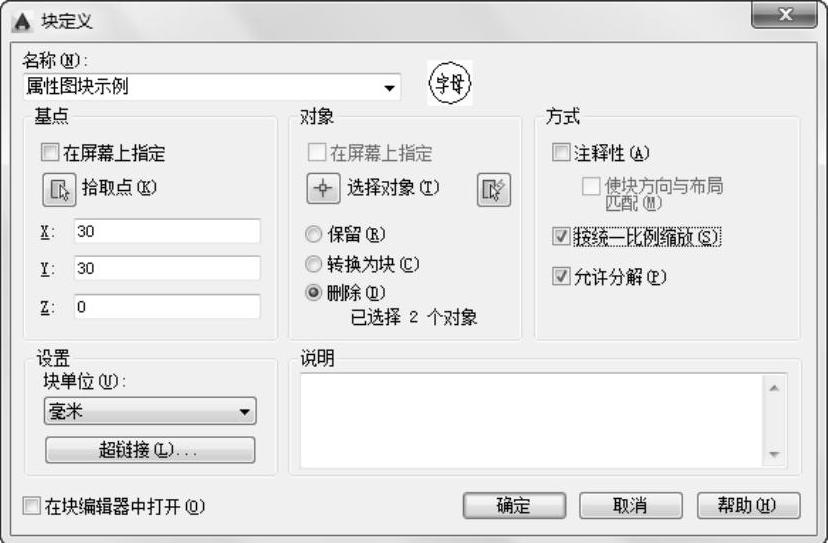

（3）接下来会将整个图形连同文字创建为图块。在命令行中输入“BLOCK”，系统将弹出【块定义】对话框。在【名称】下拉列表框中选择“属性图块示例”；在【基点】选项组中设置基点X、Y坐标均为“30”；在【对象】选项组中，单击【删除】单选按钮，以在创建图块后删除图形，选择整个图形包括刚刚定义的属性为创建图块的对象，这时在【名称】下拉列表框右侧会出现图块的预览图形。设置完毕的【块定义】对话框如图4-16所示。单击【确定】按钮完成属性图块的创建。
