定义属性的方法有如下两种。
■ 选择菜单栏中的【绘图】→【块】→【定义属性】命令。
■ 在命令行中输入“ATTDEF”,然后按〈Enter〉键。
执行【定义属性】命令后,系统即弹出【属性定义】对话框,如图4-11所示。
(1)【模式】选项组。
①【不可见】复选框。该选项用于设置插入属性图块后属性值是否可见。
②【固定】复选框。该选项用于设置是否赋予属性固定值。
③【验证】复选框。该选项用于设置在插入属性图块时提示验证属性值是否正确。
④【预设】复选框。该选项用于设置是否将属性值定为默认值。
⑤【锁定位置】复选框。该选项用于设置是否锁定块参照中的属性的位置。若不选中该复选框,用户便可以利用夹点对属性进行移动。
⑥【多行】复选框。该选项用于设置属性值是否可以包含多行文字。
(2)【属性】选项组。
①【标记】文本框。该选项用于设置属性的【标记】,在定义属性和编辑属性图块时,标记的内容会出现在图块图形中,而在插入属性图块时,属性值会替代标记。

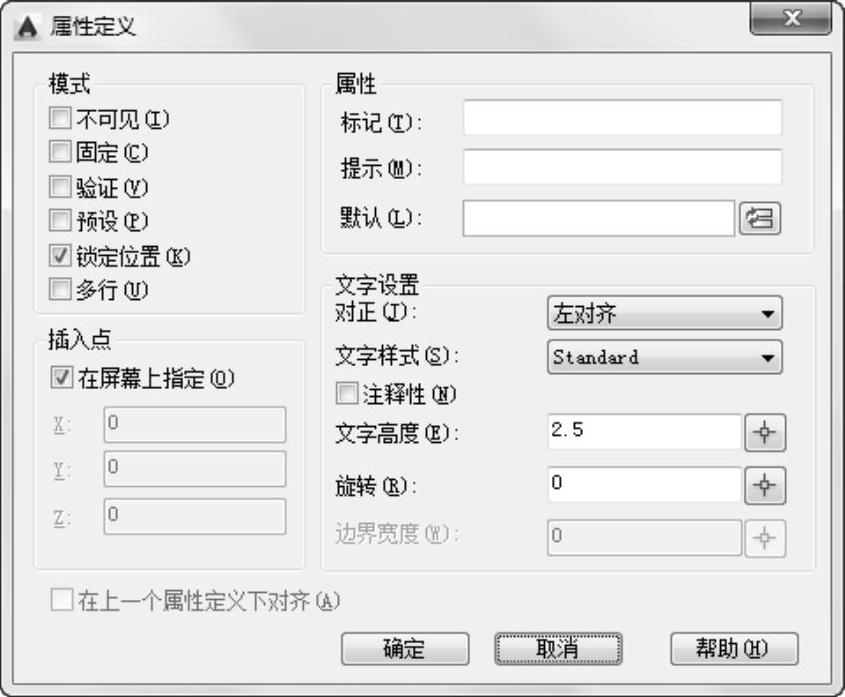

图4-11 【属性定义】对话框
②【提示】文本框。该选项用于指定插入属性图块时显示的提示内容,如不输入提示,【标记】文本框中的内容将会用作提示。
③【默认】文本框。该选项用于设置属性的默认值。
(3)【插入点】选项组。用户可在此处设置属性的插入点。若选中【在屏幕上指定】复选框,即可在绘图区域拾取插入点;另外,用户也可在下方的文本框中手动输入插入点的坐标。
(4)【文字设置】选项组。
①【对正】下拉列表框。该选项用于指定属性文字的对正方式。
②【文字样式】下拉列表框。该选项用于指定属性文字的样式。
③【注释性】复选框。该选项用于设置图块的注释性。
④【文字高度】文本框。该选项用于设置属性文字的高度。
⑤【旋转】文本框。该选项用于设置属性文字的旋转角度。
