插入图块的操作方法如下。
■ 选择菜单栏中的【插入】→【块】命令。
■ 在命令行中输入“INSERT”,然后按〈Enter〉键。
执行【插入块】命令后,系统即弹出【插入】对话框,如图4-5所示。下面对【插入】对话框中的主要选项进行介绍。

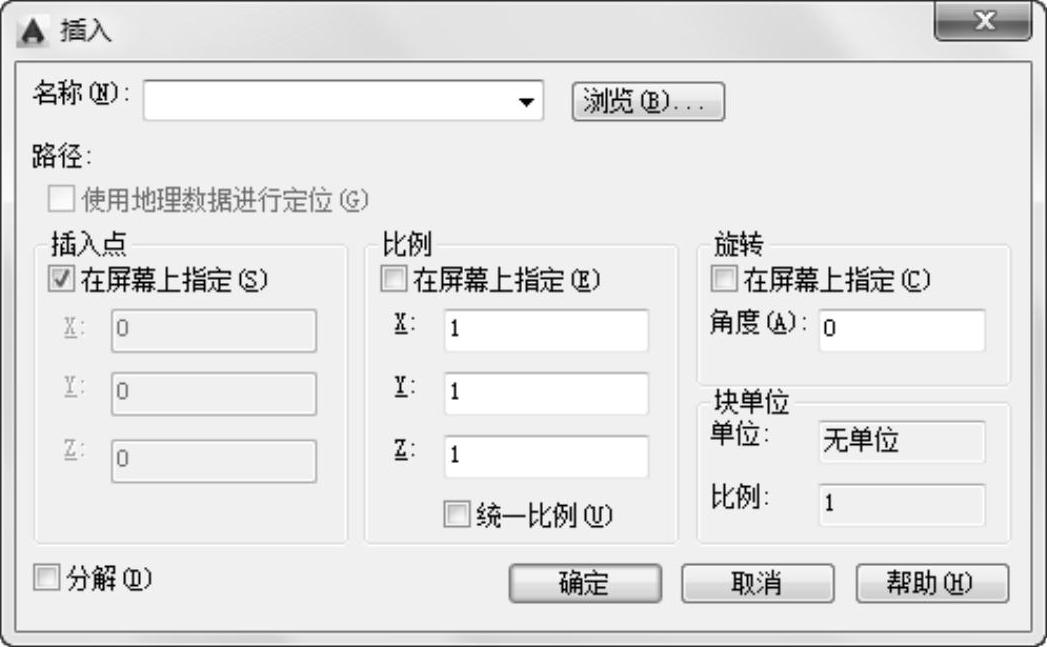

图4-5 【插入】对话框
(1)【名称】下拉列表框。如果需要插入内部图块,单击文本框右侧的向下箭头,弹出内部图块下拉列表框,在其中选择所需图块即可,如图4-6所示;如果需要插入外部图块,可单击右方的【浏览】按钮,选择保存在硬盘内的图块图形插入即可。
图4-6 内部图块下拉列表框
(2)【插入点】选项组。用户可在此处设置图块的插入点。选中【在屏幕上指定】复选框,即可在屏幕上拾取插入点;若不选中,可在下方的文本框中输入插入点的坐标。
(3)【比例】选项组。用户可在此处设置图块的插入比例,若选中【在屏幕上指定】复选框,即可在插入时在绘图区域拾取距离以确定图块的插入比例(图块的插入比例为拾取距离与1的比值);若不选中该复选框,则用户可在下方的【X】文本框中直接输入图块的插入比例。
(4)【旋转】选项组。用户可在此处设置图块插入时的旋转角度。若选中【在屏幕上指定】复选框,即可在插入图块时拾取角度;若不选中该复选框,则用户可在下方的【角度】文本框中输入插入图块时的旋转角度。
应用·技巧
外部图块文件与AutoCAD的图形文件是一样,两者在本质上并无区别。所以,AutoCAD的图形也可以作为外部图块插入到图纸中。示例4-2 插入图块
思路·点拨
本示例将进行一个插入内部图块的操作,将一个五角星图块插入到圆形中。具体方法为:执行【插入块】命令,选择需要插入的图块以及插入的比例、角度和插入点,即可完成图块的插入。
起始文件—参见附带光盘“Start\Ch4\示例4-2.dwg”;
结果文件—参见附带光盘“End\Ch4\示例4-2.dwg”;
动画演示—参见附带光盘“AVI\Ch4\示例4-2.avi”。
打开附带光盘目录下的“Start\Ch4\示例4-2.dwg”,原图形如图4-7所示。五角星图块如图4-8所示,图块文件已经保存在原图形中,读者不必另行绘制。本示例的任务就是把五角星图块插入到圆形中。

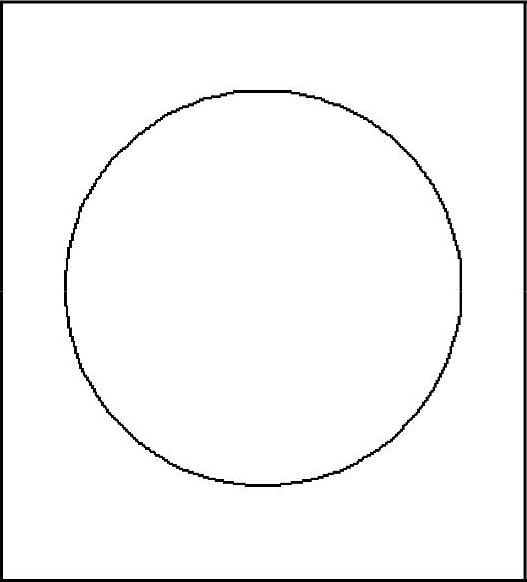

图4-7 原图形

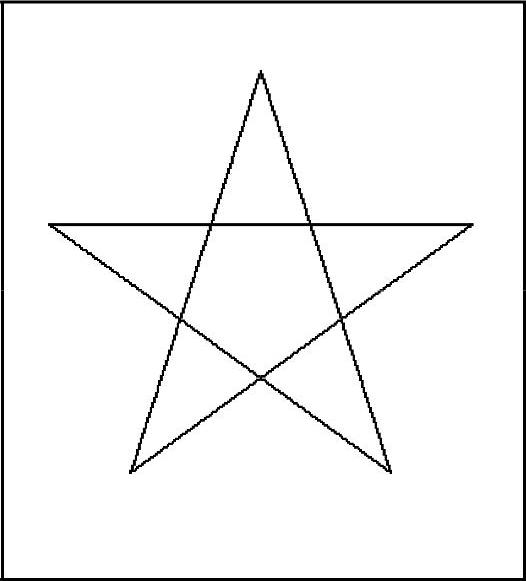

图4-8 五角星图块
【操作步骤】
(1)在命令行中输入“INSERT”,系统即弹出【插入】对话框。
(2)从【名称】下拉列表框中选择名为“五角星”的图块;选中【插入点】选项组中的【在屏幕上指定】复选框,在【比例】选项组中设置比例为“1”;在【旋转】选项组中设置旋转角度为“0”。设置完毕的【插入】对话框如图4-9所示。设置完毕后,单击【确定】按钮插入图块。

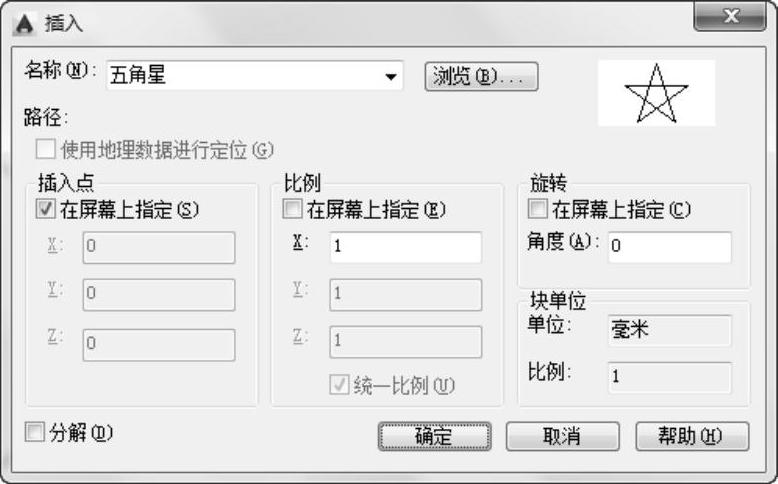

图4-9 设置完毕的【插入】对话框
(3)接下来在绘图区域中选取插入的基点,拾取圆形的圆心作为插入基点。至此,图块插入的操作就完成了,如图4-10所示。

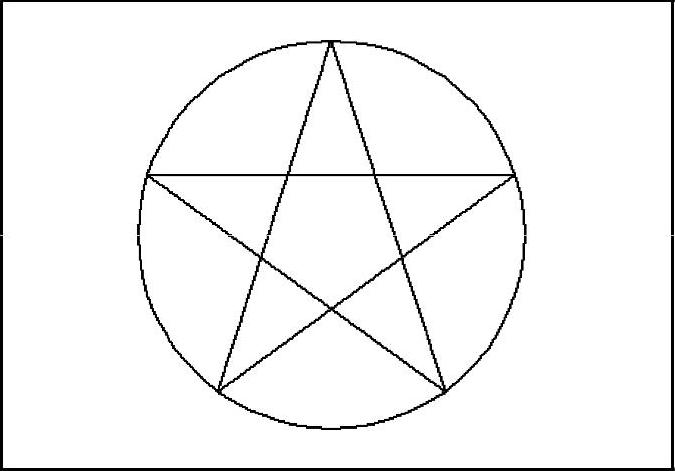

图4-10 操作完成后的图形
