创建内部图块的操作方法如下。

■ 选择菜单栏中的【绘图】→【块】→【创建】命令。

■ 单击【绘图】工具栏中的【创建块】按钮。

■ 在命令行中输入“BLOCK”，然后按〈Enter〉键。

执行上述任一操作，系统均弹出【块定义】对话框，如图4-1所示。只需在该对话框中输入名称、指定基点、选择对象，即可创建内部图块。

下面将对【块定义】对话框中的主要选项进行介绍。

（1）【名称】文本框。用户可以在该文本框中输入图块的名称，最多可使用255个字符。

（2）【基点】选项组。

①【在屏幕上指定】复选框。在关闭【块定义】对话框时，系统会提示用户选定基点。

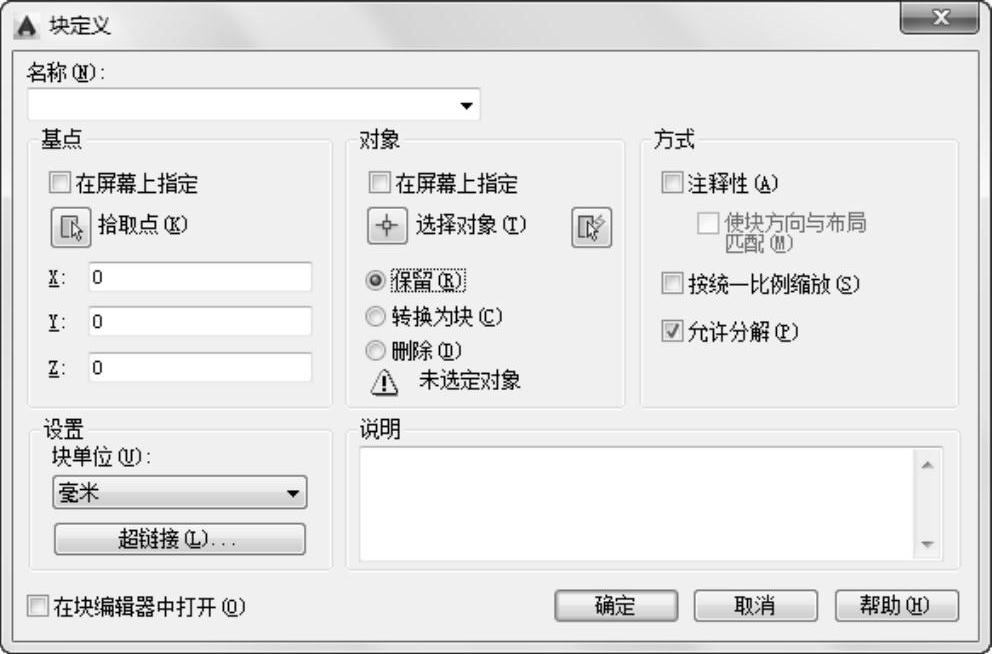

图4-1 【块定义】对话框

②【拾取点】按钮。单击该按钮，系统会提示用户选取基点。选取基点后会在其下的【X】、【Y】、【Z】文本框中显示该基点的坐标。

（3）【对象】选项组。

①【在屏幕上指定】复选框。在关闭【块定义】对话框时，会提示用户选定对象。

②【选择对象】按钮。单击该按钮，可在绘图区域选取创建图块的对象。在【选择对象】按钮的右侧有一个【快速选择】按钮，单击该按钮，系统会弹出【快速选择】对话框，可用以筛选对象以帮助用户选择。

③【保留】单选按钮。单击此按钮，则创建图块后，在绘图区域保留创建图块的对象，不作任何改变。

④【转换为块】单选按钮：单击此按钮，则创建图块后，在绘图区域保留创建图块的对象，并将对象转换为图块。

⑤【删除】单选按钮：单击此按钮，则创建图块后，删除创建图块的对象。

（4）【方式】选项组。

①【注释性】复选框。该选项用于设置图块的注释性。

②【使块方向与布局匹配】复选框。该选项用于设置在图纸空间视口中块参照的方向是否与布局的方向匹配。

③【按统一比例缩放】复选框。该选项用于设置对象是否按统一的比例进行缩放。

④【允许分解】复选框。该选项用于设置对象是否允许被分解。

应用·技巧

内部图块创建后只能在当前图纸中使用，因此，在实际的绘图过程中，内部图块用得并不是特别多。更多的是将经常需要用到的图形保存成外部图块，然后再插入到需要用到的图纸中。
