AutoCAD2015建筑设计：绘制衣柜立面图综合实例

2023-09-22 理论教育版权反馈

【摘要】：起始文件——参见附带光盘“Start\Ch3\综合实例3.dwg”；结果文件——参见附带光盘“End\Ch3\综合实例3.dwg”；动画演示——参见附带光盘“AVI\Ch3\综合实例3.avi”。本实例通过绘制一个衣柜的立面图来对本章所学的知识进行综合练习和巩固应用。图3-99 衣柜的立面图按图3-100所示的尺寸绘制出“把手”“抽屉”和“柜门”的草图，或者直接打开附带光盘目录下的“Start\Ch3\综合实例3.dwg”。

思路·点拨

本实例将绘制一个衣柜的立面图。具体方法为：首先，利用【直线】、【椭圆】和【矩形】等命令将抽屉和衣柜门绘制出来；其次，利用【镜像】、【复制】等命令将衣柜的完整结构绘制出来，这样便可完成整个衣柜立面图的绘制。

起始文件——参见附带光盘“Start\Ch3\综合实例3.dwg”；

结果文件——参见附带光盘“End\Ch3\综合实例3.dwg”；

动画演示——参见附带光盘“AVI\Ch3\综合实例3.avi”。

本实例通过绘制一个衣柜的立面图来对本章所学的知识进行综合练习和巩固应用。衣柜的立面图如图3-99所示。

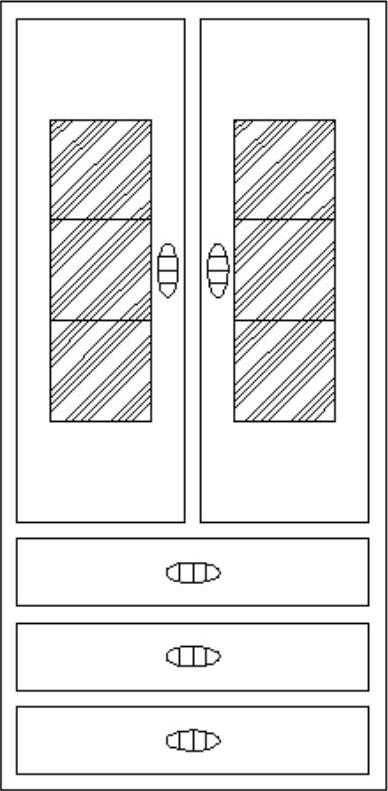

图3-99 衣柜的立面图

【操作步骤】

（1）按图3-100所示的尺寸绘制出“把手”“抽屉”和“柜门”的草图，或者直接打开附带光盘目录下的“Start\Ch3\综合实例3.dwg”。

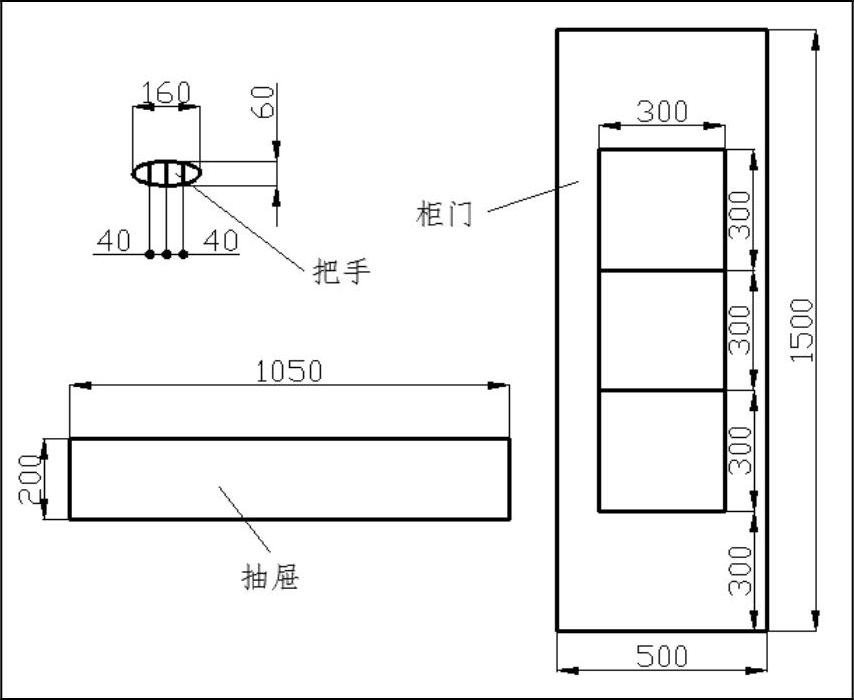

图3-100 把手、抽屉和柜门的草图

（2）在命令行中输入“ROTATE”，执行【旋转】命令，选中整个把手作为旋转对象，任意指定一旋转基点，输入“c”以选择复制对象。旋转完毕后，将旋转得到的立着的“把手”通过【移动】（在命令行中输入“MOVE”）命令移动到如图3-101所示的“柜门”的位置。

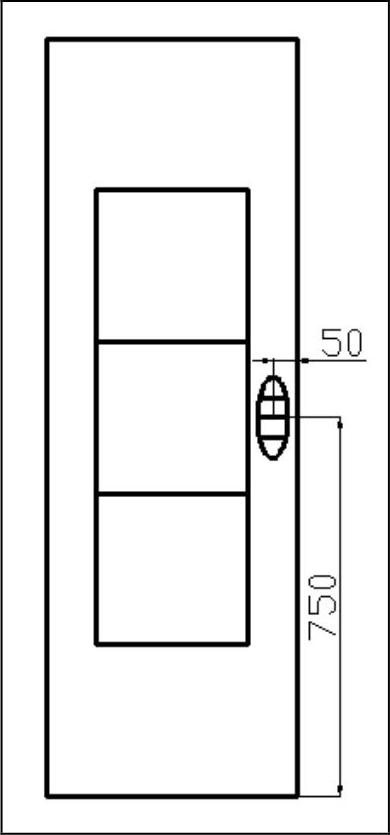

图3-101 把手与柜门的相对位置

（3）将未旋转的“把手”通过【移动】命令移动到“抽屉”的中心，然后将整个“抽屉”连同“把手”通过【移动】命令移动到“柜门”下方50mm处，如图3-102所示。

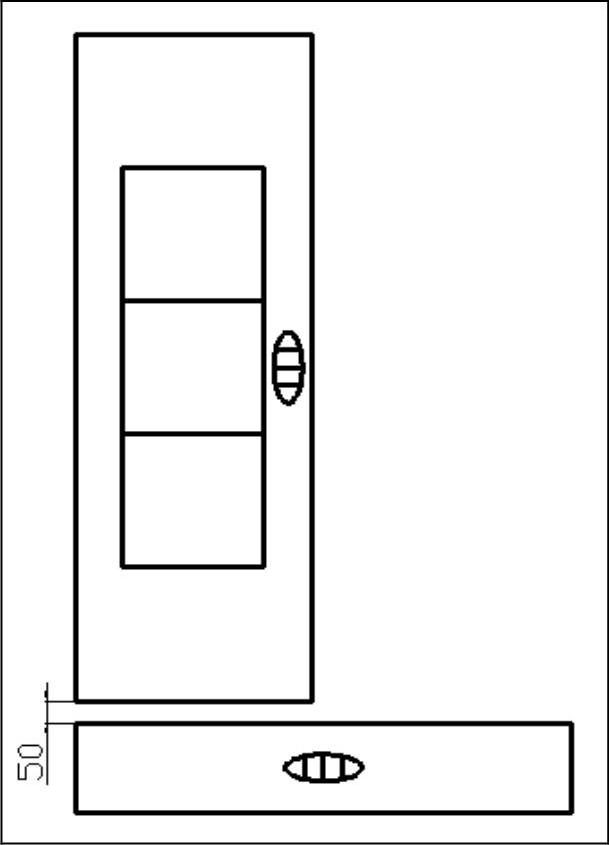

图3-102 抽屉和柜门的相对位置

（4）在命令行中输入“MIRROR”，执行【镜像】命令，选中整个“柜门”连同“把手”为镜像对象，镜像线为抽屉两横线中点的连线，选择不删除源对象。镜像后的图形如图3-103所示。

图3-103 柜门镜像后的图形

（5）在命令行中输入“HATCH”，执行【图案填充】命令，在【图案】下拉列表框中选中“ANSI34”图案，在【比例】组合框中输入比例为5，单击【添加：拾取点】按钮后，拾取6个正方形中的点作为填充区域，最后，单击【确定】按钮完成图案填充。填充后的图形如图3-104所示。

图3-104 图形填充后的图形

（6）在命令行中输入“ARRAYRECT”，执行【矩形阵列】命令，选中整个“抽屉”为阵列对象，输入“COL”，在【列数】选项下设置列数为“1”；输入“r”，在【行数】选项下设置行数为“3”，行间距为“-250”，最后，按〈Enter〉键确定阵列。阵列后的图形如图3-105所示。

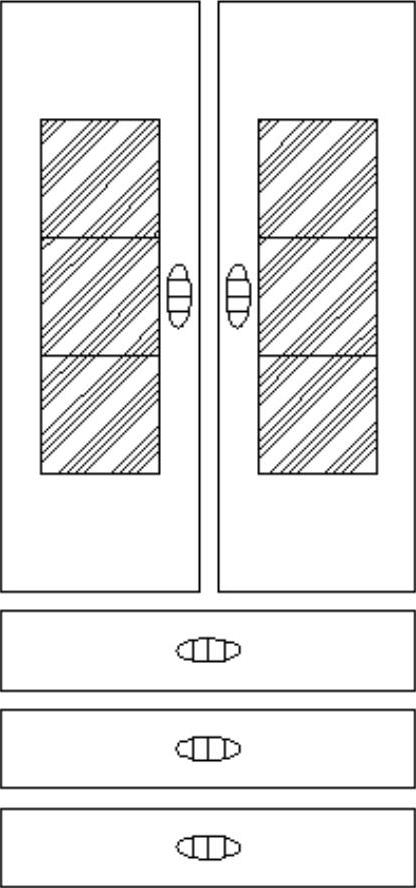

图3-105 抽屉阵列后的图形

（7）绘制一个宽1150mm、高2350mm的矩形，将整个图形包围在中间。至此，整个衣柜的立面图就已经绘制完成了，如图3-99所示。
