综合实例—绘制餐桌的平面图
【摘要】：思路·点拨本实例将绘制一个餐桌的平面图。起始文件——参见附带光盘“Start\Ch3\综合实例2.dwg”；结果文件——参见附带光盘“End\Ch3\综合实例2.dwg”；动画演示——参见附带光盘“AVI\Ch3\综合实例2.avi”。本实例将向用户展示如何绘制餐桌的平面图，如图3-94所示。图3-94 餐桌的平面图在命令行中输入“LINE”，执行命令，按图3-95所示的尺寸画出图形，或者直接打开附带光盘目录下的“Start\Ch3\综合实例2.dwg”，该图形为椅子的大概轮廓。
思路·点拨
本实例将绘制一个餐桌的平面图。具体方法为：首先，利用【直线】命令和【圆角】命令将椅子绘制出来；其次，利用【圆】命令绘制桌子；最后，利用【环形阵列】命令将椅子阵列到桌子的周围，这样便可完成餐桌平面图的绘制。
起始文件——参见附带光盘“Start\Ch3\综合实例2.dwg”；
结果文件——参见附带光盘“End\Ch3\综合实例2.dwg”；
动画演示——参见附带光盘“AVI\Ch3\综合实例2.avi”。

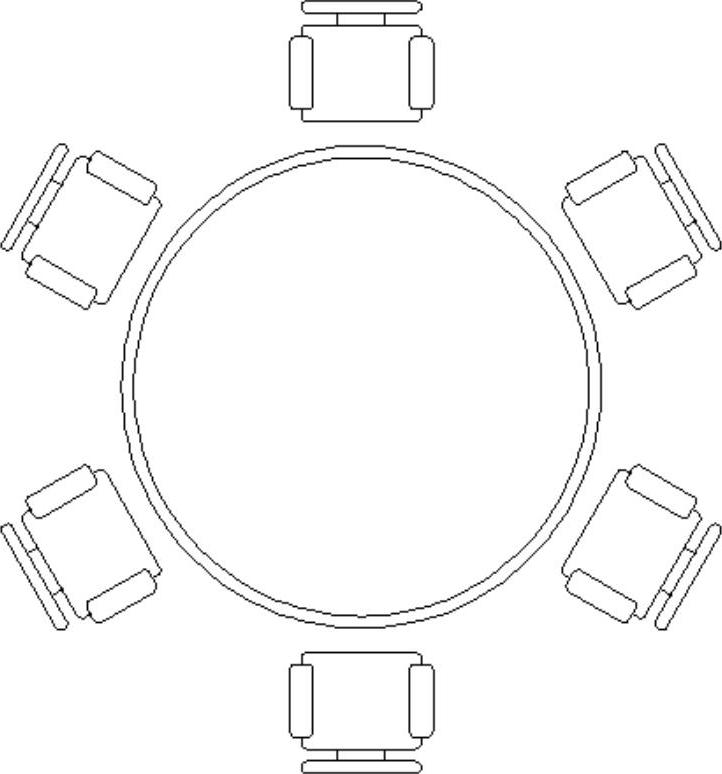

本实例将向用户展示如何绘制餐桌的平面图，如图3-94所示。
图3-94 餐桌的平面图
【操作步骤】
（1）在命令行中输入“LINE”，执行【直线】命令，按图3-95所示的尺寸画出图形，或者直接打开附带光盘目录下的“Start\Ch3\综合实例2.dwg”，该图形为椅子的大概轮廓。
图3-95 椅子轮廓图形（一）

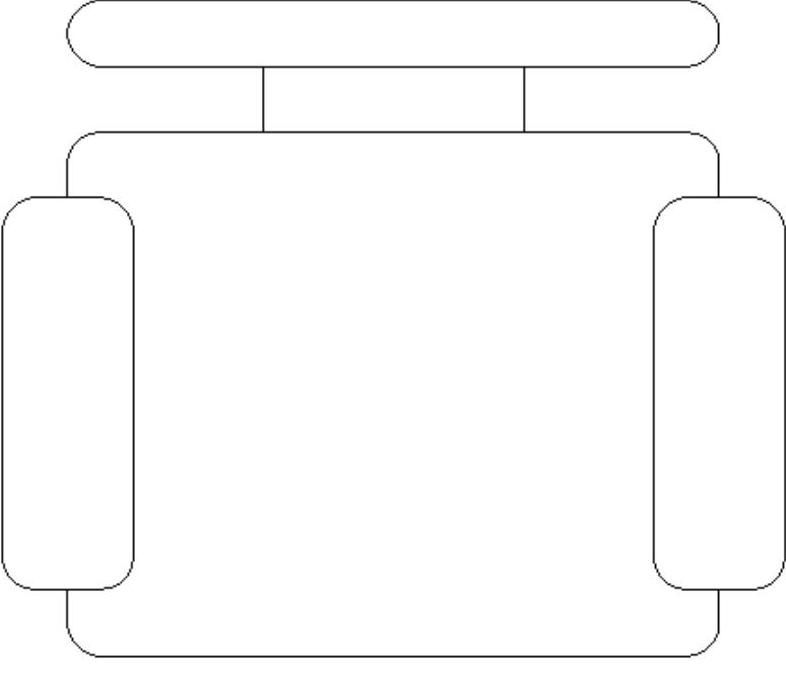

（2）在命令行中输入“FILLET”，执行【圆角】命令，输入“r”在【半径（R）】选项下设置圆角的半径为“25”，输入“t”在【修剪（T）】选项下，继续输入“t”设置修剪模式为【修剪（T）】。接下来对一些边角进行圆角操作，圆角操作完成后椅子的形状就绘制完成了，效果如图3-96所示。
图3-96 椅子轮廓图形（二）

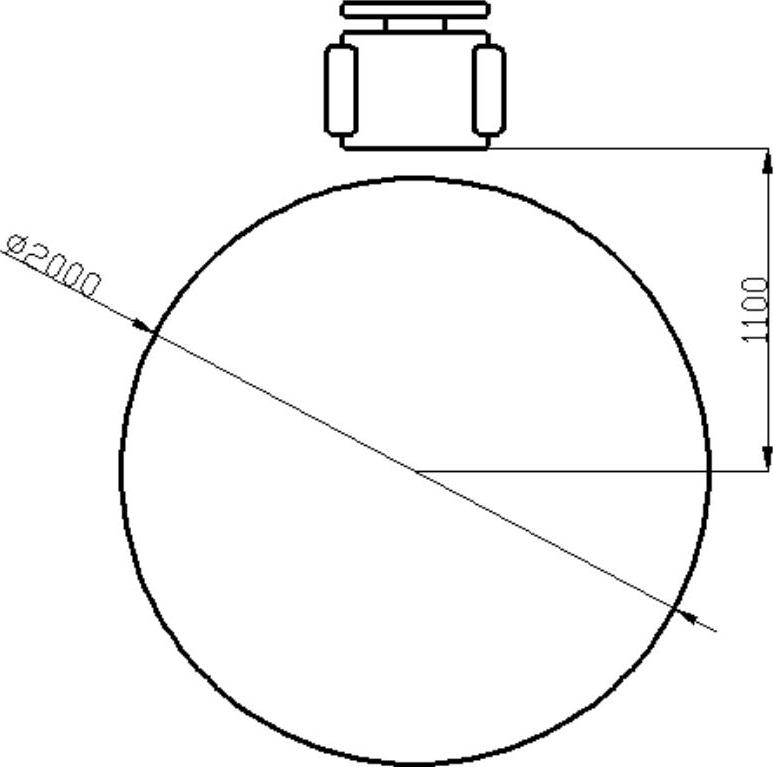

（3）在命令行中输入“CIRCLE”，执行【圆】命令，按图3-97所示的尺寸在椅子下方1100mm处，绘制1个直径为2000mm的圆。
图3-97 绘制圆的位置和大小

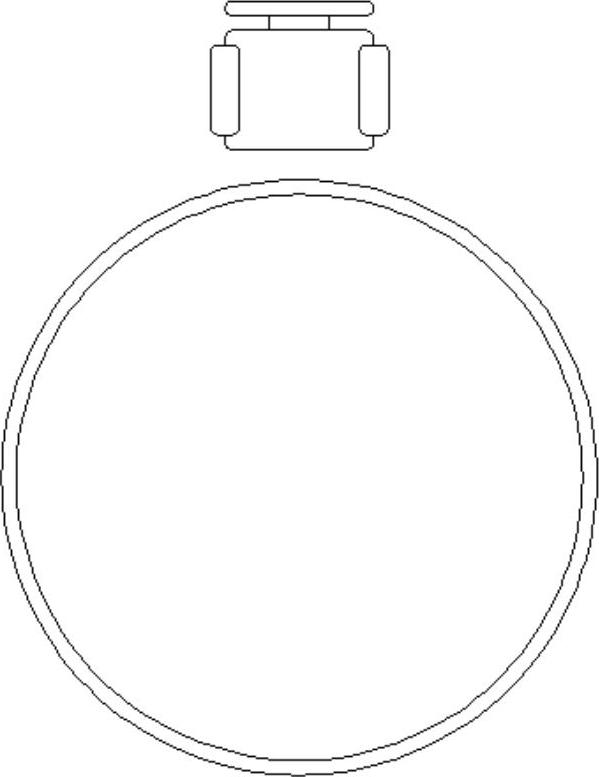

（4）在命令行中输入“OFFSET”，执行【偏移】命令，设置偏移的距离为50mm，并选中圆为偏移对象，选中偏移方向为向内偏移。偏移后的图形如图3-98所示。
图3-98 偏移后的图形
（5）在命令行中输入“ARRAYPOLAR”，执行【环形阵列】命令。选中整个椅子为阵列对象，选中圆心为阵列的中心点，输入“i”，在【项目（I）】中设置项目数为“6”；输入“i”，在【项目（I）】中设置项目数为“6”；输入“rot”，在【旋转项目（ROT）】中输入“Y”设置旋转阵列项目，按〈Enter〉键确定阵列。至此，餐桌的平面图就绘制完成了，效果如图3-94所示。
