思路·点拨
本实例将绘制一个沙发的平面俯视图。具体方法为:首先,绘制沙发的左半部分,利用【直线】命令绘制出大概的外形轮廓;其次,为其某些角进行圆角处理;最后,利用【镜像】命令,将沙发的另一边镜像复制出来。
起始文件——参见附带光盘“Start\Ch3\综合实例1.dwg”;
结果文件——参见附带光盘“End\Ch3\综合实例1.dwg”;
动画演示——参见附带光盘“AVI\Ch3\综合实例1.avi”。
在绘制室内平面图时,用户经常需要绘制各种家具及室内设施。本节以沙发的平面图为例,向用户介绍如何灵活地运用图形编辑命令快速地作图。
沙发的平面图如图3-90所示。
图3-90 沙发的平面图
【操作步骤】
(1)在命令行中输入命令“LINE”,执行【直线】命令。按如图3-91所示的尺寸画出直线段,或者直接打开附带光盘目录下的“Start\Ch3\综合实例1.dwg”。
(2)在命令行中输入“FILLET”,执行【圆角】命令。输入“r”在【半径(R)】选项下设置半径为“50”,输入“t”在【修剪(T)】选项下,输入“n”设置修剪模式为【不修剪(N)】。接下来对一些边角进行圆角操作,圆角操作完成后如图3-92所示。
图3-91 直线段的尺寸
图3-92 圆角操作后的图形

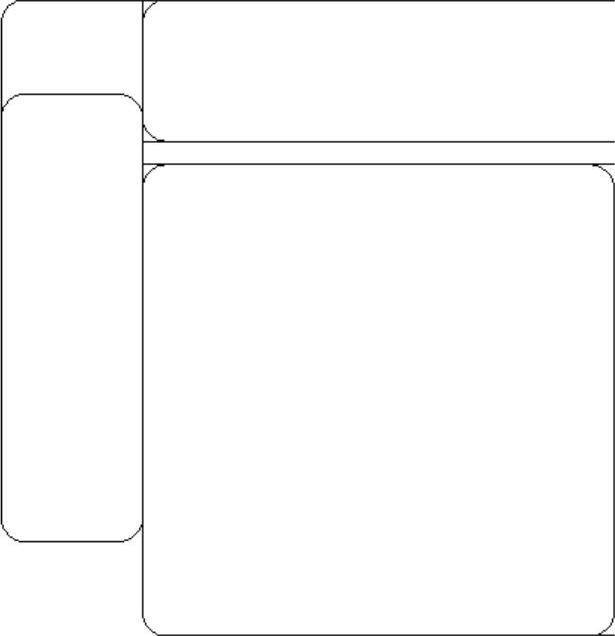

(3)在命令行中输入命令“TRIM”,执行【修剪】命令,将一些没用的边角修剪掉,修剪后的图形如图3-93所示。
图3-93 修剪操作后的图形
(4)在命令行中输入“MIRROR”,执行【镜像】命令。选中整个图形作为镜像对象,并选择不删除源对象,完成镜像后的图形如图 3-90 所示。至此,沙发的平面图绘制完毕。
