在进行图案填充前,用户需要对以下一些基本概念有所了解。
(1)图案边界。当进行图案填充时,首先要确定填充图案的边界。定义为边界的对象只能是直线、双向射线、单向射线、多段线、样条曲线、圆弧、圆、椭圆、椭圆弧和面域等对象或用这些对象定义的块,而且作为边界的对象在当前屏幕上必须全部可见。

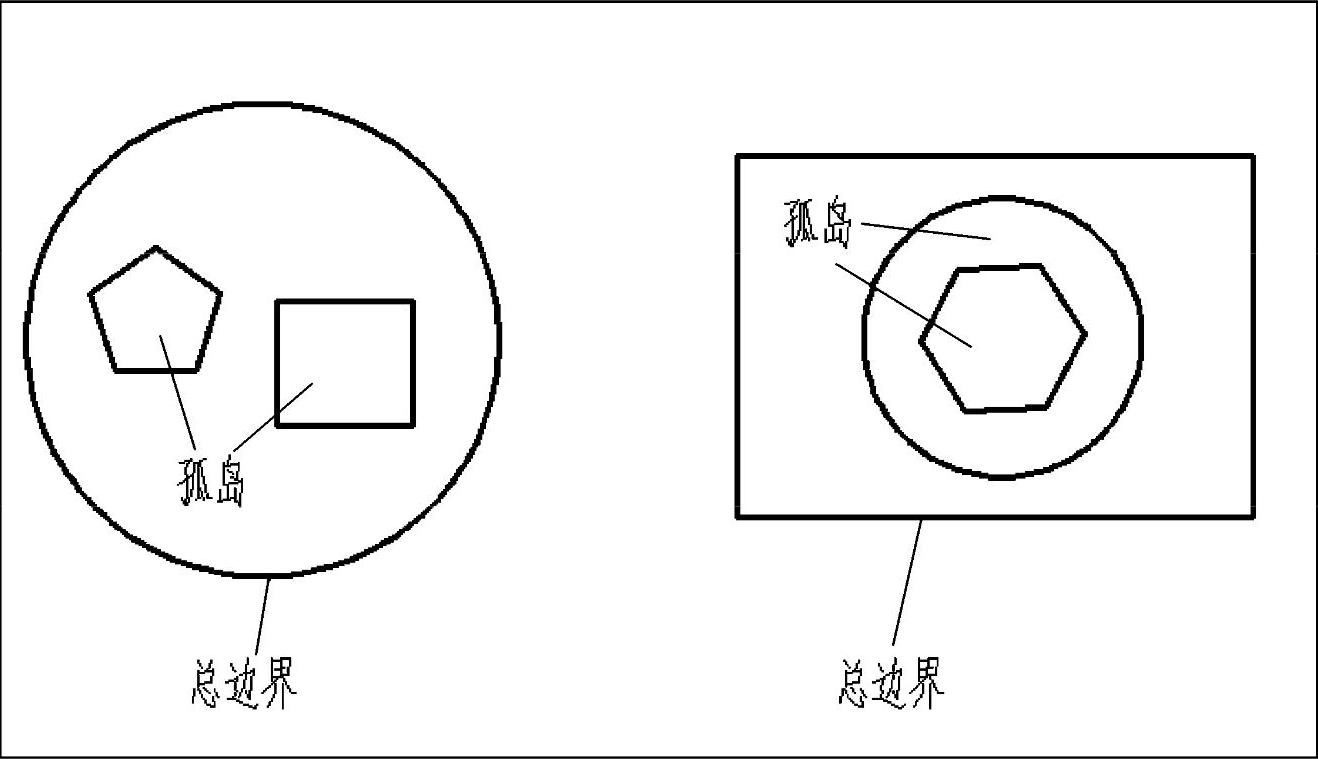

(2)孤岛。在进行图案填充时,把位于总填充区域内的封装区域称为孤岛,如图3-80所示。
图3-80 孤岛
应用·技巧
在建筑制图中,【图案填充】命令一般用于立面图的墙面绘制、总平面图的铺地绘制等。
【图案填充】命令的执行方法如下。
■ 选择菜单栏中的【绘图】→【图案填充】命令。
■ 在命令行中输入“BHATCH”,然后按〈Enter〉键。
执行【图案填充】命令后,即可弹出【图案填充和渐变色】对话框,如图3-81所示。切换至【渐变色】选项卡,即可进行渐变色的填充,如图3-82所示。

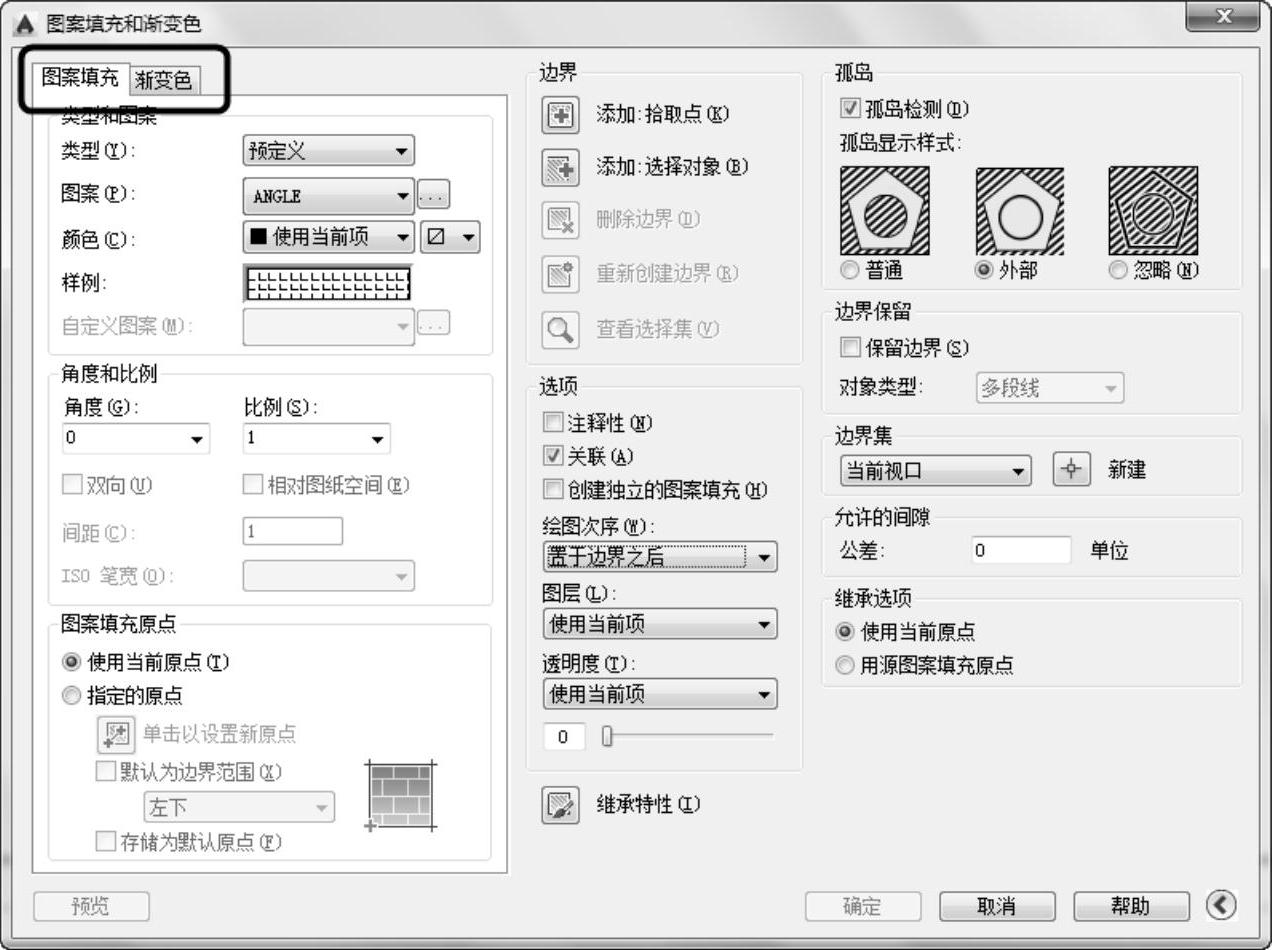

图3-81 【图案填充和渐变色】对话框

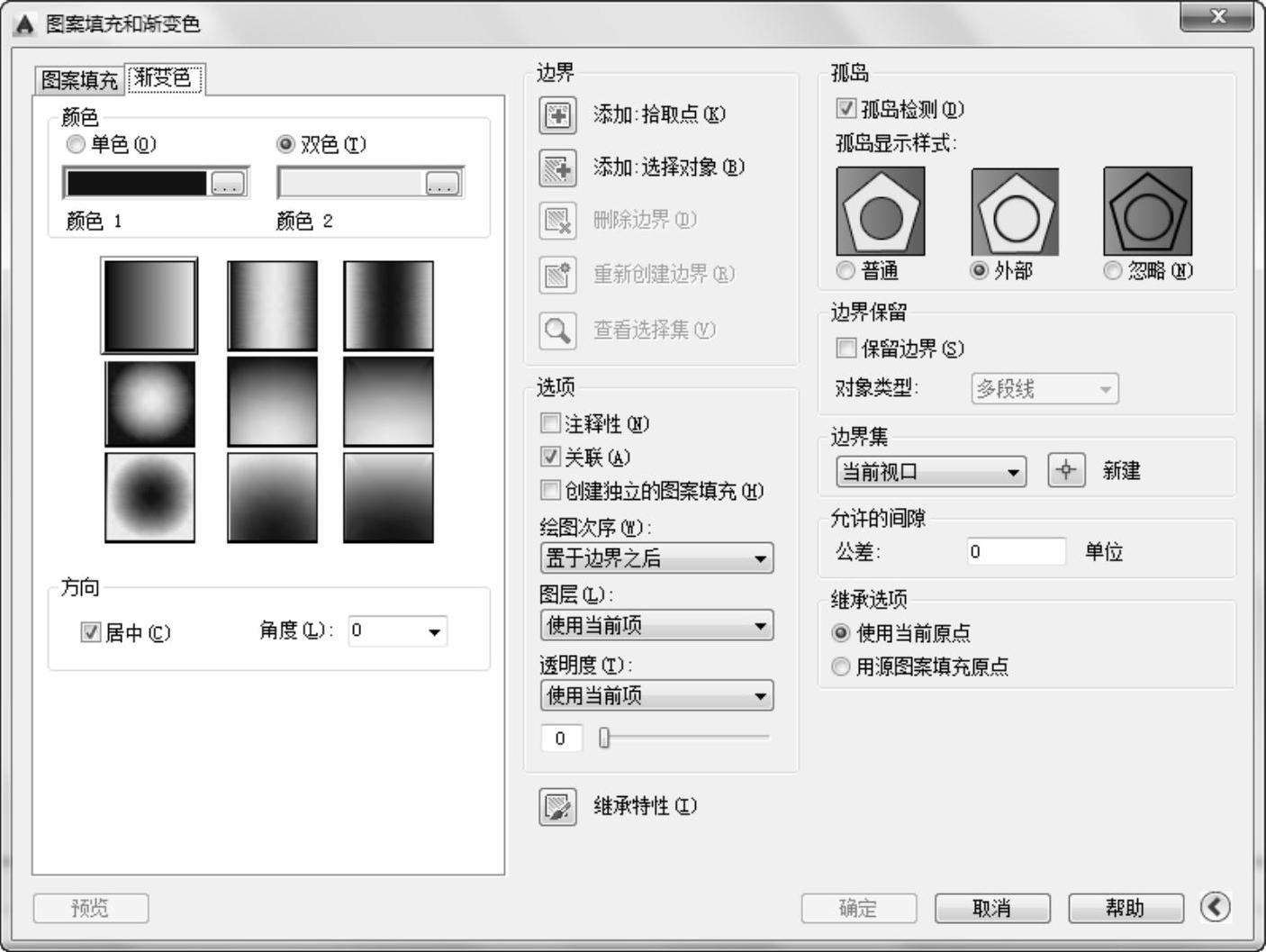

图3-82 【渐变色】选项卡
下面将对【图案填充和渐变色】对话框中比较常用的选项进行详细的介绍。
(1)【图案填充】标签。
①【类型】下拉列表框。该选项用于确定填充图案及其参数。单击下拉箭头会出现选项列表。在该列表中,“预定义”选项表示用AutoCAD标准图案文件中的图案填充;“用户定义”选项表示用户要临时定义填充图案;“自定义”选项表示选用ACAD.PAT图案文件或其他图案方件中的图案填充。
②【图案】下拉列表框。该选项用于确定标准图案文件中的填充图案。只有用户在“类型”中选择了“预定义”选项,此选项才允许用户从自己定义的图案文件中选取填充图案。用户可在下拉列表框中选取填充图案。选取所需要的填充图案后,在“样例”图框内会显示出该图案。
③【颜色】下拉列表框。该选项用于填充图案及背景的颜色。此选项中有两个下拉列表框,左边的下拉列表框用于选定填充实体的颜色,右边的下拉列表框用于选定填充图案的背景颜色。
④【样例】。该选项用于控制是否可从关联性填充中选择编辑对象。若选中该选项,选择填充图案后,边界即包含在选择集中。
⑤【自定义图案】下拉列表框。此下拉列表框用于从用户定义的填充图案。只有在【类型】下拉列表框中选中“自定义”选项后,该选项才可以使用,才允许用户从自己定义的图案文件中选取填充图案。
⑥【角度】下拉列表框:该选项用于确定填充图案时的旋转角度。图案的初始角度为0,单击下拉箭头可选取旋转角度,也可在编辑框内直接输入旋转角度。
⑦【比例】下拉列表框:该选项用于确定填充图案的缩放比例。图案的初始比例均为1,单击下拉箭头可选取缩放比例,也可在编辑框内直接输入缩放比例。
(2)【渐变色】标签。
①【单色】单选按钮。应用单色对所选择的对象进行渐变填充,其样式如图3-83所示。用户可在左边的颜色选择框中可设置渐变色的颜色,在右边的滚动条中可以设置渐变明暗。
②【双色】单选按钮。应用双色对所选择的对象进行渐变填充,其样式如图3-84所示。用户可在两个颜色选项框中选择渐变色的两个颜色。

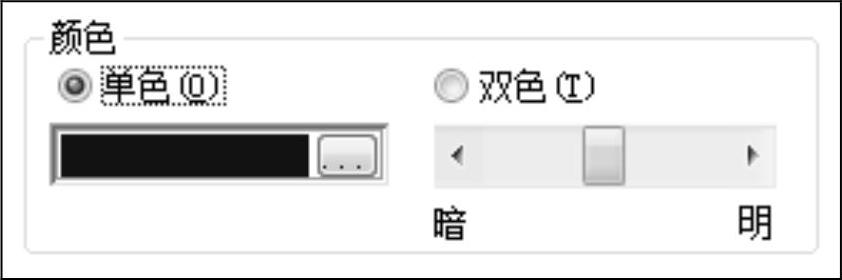

图3-83 【单色】单选按钮

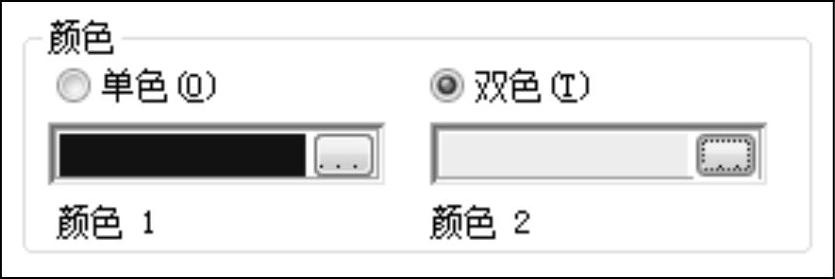

图3-84 【双色】单选按钮
③【渐变方式】:此处有9个渐变方式样板,分别表示不同的渐变方式。
④【居中】复选框:该选项用于设置渐变填充是否居中。。
⑤【角度】下拉列表框:该选项用于设置渐变色的倾斜角度。单击下拉箭头可选取倾斜角度,也可以直接输入角度。
⑥【添加:拾取点】按钮。以取点形式自动确定填充区域边界,即在填充的区域内任意拾取一点,系统会自动确定出包围该点的封闭填充边界,边界内的区域会被填充。
⑦【添加:选择对象】按钮。以选取对象的方式确定填充区域的边界,即以选取的封闭图形对象为边界,在对象包围的区域内将会被填充。
⑧【删除边界】按钮。删除已选中的边界对象。
⑨【重新创建边界】按钮。围绕选定的图案填充或填充对象创建多段线或面域。
⑩【查看选择集】按钮。观看填充区域的边界。
(11)【注释性】复选框。该选项用于指定填充图案为注释性。
(12)【关联】复选框。该选项用于指定填充图案是否与边界关联。选中此复选框后,填充图案与图形边界保持着关联,图案填充后,当修改边界图形时,系统会根据边界的新位置和形状自动生成填充图案。
(13)【创建独立的图案填充】复选框。该选项用于设置当指定多个独立的闭合边界时,是各个边界的填充图案是一个整体的对象,还是几个独立的对象。
(14)【绘图次序】下拉列表框。该选项用于指定图案填充的绘图顺序。图案填充可以放在所有其他对象之后、所有其他对象之前、图案填充边界之后或图案边界之前。
(15)【继承特性】按钮。单击该按钮,可选中图中已有的填充图案,并将其作为当前的填充图案。
