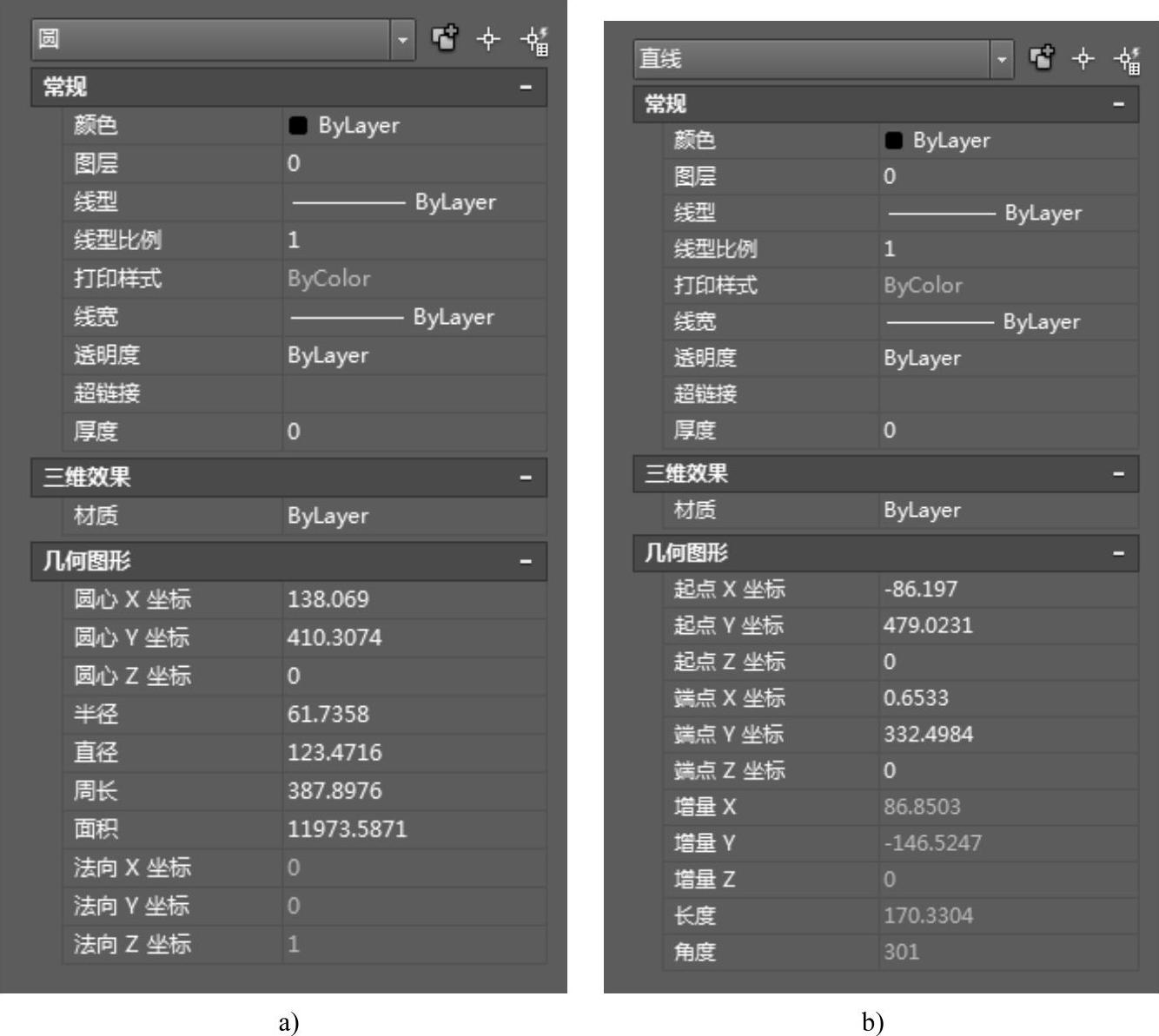

【特性】窗口可用于修改选中对象的任何特性，选取的对象不同，【特性】窗口中显示的内容和项目也不同，如图3-79所示。图3-79a所示为选中圆时的【特性】窗口，图3-79b所示为选中直线时的【特性】窗口。【特性】窗口并不影响在绘图区的工作，即打开【特性】窗口后，用户仍可执行系统的各种命令，进行绘图工作。

【特性】窗口的调用方法如下。

■ 选择菜单栏中的【修改】→【特性】命令。

■ 在命令行中输入“PROPERTIES”，然后按〈Enter〉键。

在【特性】窗口中，修改某个特性的方式取决于所要修改特性的类型，主要有以下3种方式。

（1）从下拉列表框中选择。对于带有下拉列表框的选项，如图层、线型和线宽等，用户可以从下拉列表框中选取一个新值来修改对象的特性。

（2）直接输入新值。对于带有数值的特性，如半径、长度和角度等，用户可以通过输入一个新的值来修改对象的相应特性。

（3）用对话框修改特性值。对于某些需要用对话框来设置和编辑的特性，如超链接、字符串的分栏等，用户可选择特性并单击其后部出现的省略号按钮，通过弹出的对话框来修改对象的特性。
