AutoCAD2015完美编辑对象：夹点编辑法

2023-09-22 理论教育版权反馈

【摘要】：示例3-9 使用夹点编辑对象思路·点拨这里将以一个简单的小示例来向读者介绍如何使用夹点来快速编辑对象。图3-73 编辑前的图形选中直线线段，使线段上出现夹点，选中线段左上的夹点，并在命令行中输入“MO”，进入移动模式，再将光标移动到矩形的左上角顶点，如图3-74所示。

1.拉伸模式

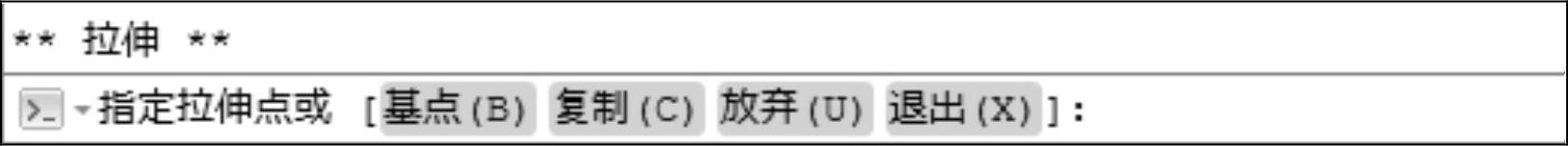

单击被选中对象上的夹点时，系统会自动进入拉伸模式，命令行中会出现如下信息。

拖动选中的夹点到需要的位置，便可完成拉伸。

另外，这里有【基点（B）】、【复制（C）】、【放弃（U）】和【退出（X）】4个选项，下面将对它们进行详细的说明。

（1）【基点（B）】选项。该选项用于重新确定拉伸基点。

（2）【复制（C）】选项：若选中该选项，则允许确定一系列的拉伸点，用以实现多次拉伸。

（3）【放弃（U）】选项：该选项用于取消上一步的操作。

（4）【退出（X）】选项：该选项用于退出当前的操作。

2.移动模式

单击被选中对象上的夹点，然后在命令行中输入“MO”，即可进入移动模式，命令行中会出现如下提示信息。

被选中的夹点即成为移动的基点，拖动对象到需要的位置，即可完成移动。

另外，这里有【基点（B）】、【复制（C）】、【放弃（U）】和【退出（X）】4个选项，它们的用法与拉伸模式下的对应选项类似，此处不再赘述。

3.旋转模式

单击被选中对象上的夹点，然后在命令行中输入“RO”，即可进入旋转模式，命令行中会出现如下提示信息。

此时输入旋转的角度即可完成旋转。用户可以直接输入角度值，也可与在绘图区域中拾取一点确定角度（与【旋转】命令下的确定角度方式一样）。

另外，这里有5个选项，其中【基点（B）】、【复制（C）】、【放弃（U）】和【退出（X）】这4个选项的用法与拉伸模式下的对应选项类似；而【参照（R）】选项则与【旋转】命令下的对应选项一样。

4.缩放模式

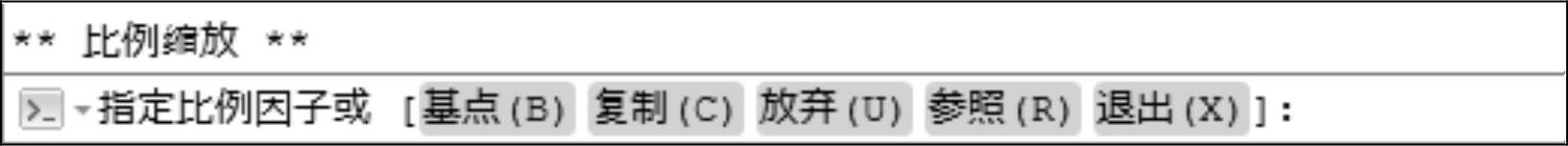

单击被选中对象上的夹点，然后在命令行中输入“SC”，即可进入旋转模式，命令行中会出现如下提示信息

此时输入比例因子即可完成缩放。用户可以直接输入比例因子，也可与在绘图区域中拾取一点确定比例因子（与【缩放】命令下的输入比例因子方式一样）。

另外，这里有5个选项，其中【基点（B）】、【复制（C）】、【放弃（U）】和【退出（X）】这4个选项的用法与拉伸模式下的对应选项类似；而【参照（R）】选项则与【缩放】命令下的对应选项一样。

5.镜像模式

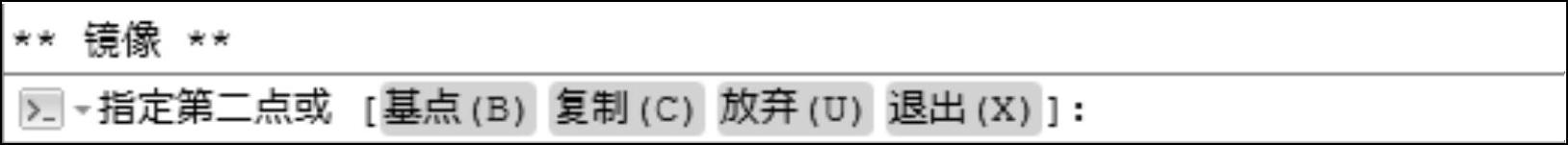

单击被选中对象上的夹点，然后在命令行中输入“MI”，即可进入镜像模式，命令行中会出现如下提示信息。

此时输入镜像线的第二点即可完成镜像（镜像线的第一点为被选中的夹点）。

另外，这里有【基点（B）】、【复制（C）】、【放弃（U）】和【退出（X）】4个选项，它们的用法与拉伸模式下的对应选项类似，此处不再赘述。

应用·技巧

夹点集成了许多编辑的命令，而且操作快捷方便，所以在实际绘图中用得非常多，而且可以代替许多其他编辑命令，如【移动】、【修剪】、【延伸】、【旋转】等。示例3-9 使用夹点编辑对象

思路·点拨

这里将以一个简单的小示例来向读者介绍如何使用夹点来快速编辑对象。

起始文件——参见附带光盘“Start\Ch3\示例3-9.dwg”；

结果文件——参见附带光盘“End\Ch3\示例3-9.dwg”；

动画演示——参见附带光盘“AVI\Ch3\示例3-9.avi”。

打开附带光盘目录下的“Start\Ch3\示例3-9.dwg”，图形如图3-73所示。通过移动和拉伸直线线段，使直线成为矩形的对角线。

图3-73 编辑前的图形

【操作步骤】

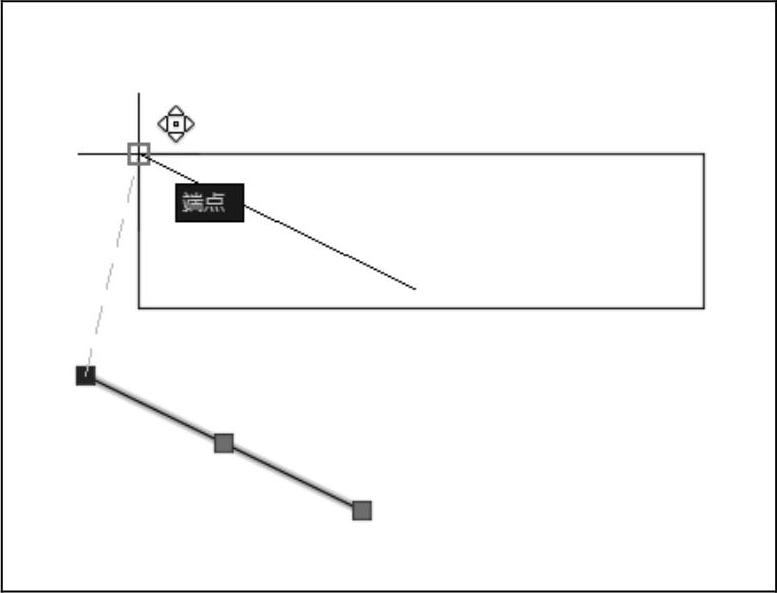

（1）选中直线线段，使线段上出现夹点，选中线段左上的夹点，并在命令行中输入“MO”，进入移动模式，再将光标移动到矩形的左上角顶点，如图3-74所示。单击鼠标左键确定移动。

（2）选中直线右下的夹点，进行拉伸操作，并将光标移动到矩形的右下角顶点，如图3-75所示。单击鼠标左键确定拉伸。编辑完成后的图形如图3-76所示。

图3-74 移动直线线段

图3-75 拉伸直线线段

图3-76 编辑后的图形
