AutoCAD2015建筑设计制图：圆角操作与效果
【摘要】：图3-67 三角形的圆角效果执行命令后，命令行会出现如下提示信息。这时选择第一条直线与第二条直线即可完成圆角的绘制。圆角半径的概念如图3-68所示。图3-68 圆角半径的概念应用·技巧和命令不但可以在二维绘图中使用，而且可以用于对三维实体的编辑。将A、B、F三个角改为倒角，倒角距离为15mm；将C、D、E三个角改为圆角，圆角半径为15mm。选中选项设置圆角，指定圆角半径为“15”。图3-71 倒角圆角后的图形
【圆角】命令的作用就是用指定半径的圆弧连接两个对象。图3-67a所示为【圆角】命令执行前的图形，图3-67b所示为圆角操作后的图形。
【圆角】命令的执行方法如下。
■ 选择菜单栏中的【修改】→【圆角】命令。
■ 在命令行中输入“FILLET”，然后按〈Enter〉键。

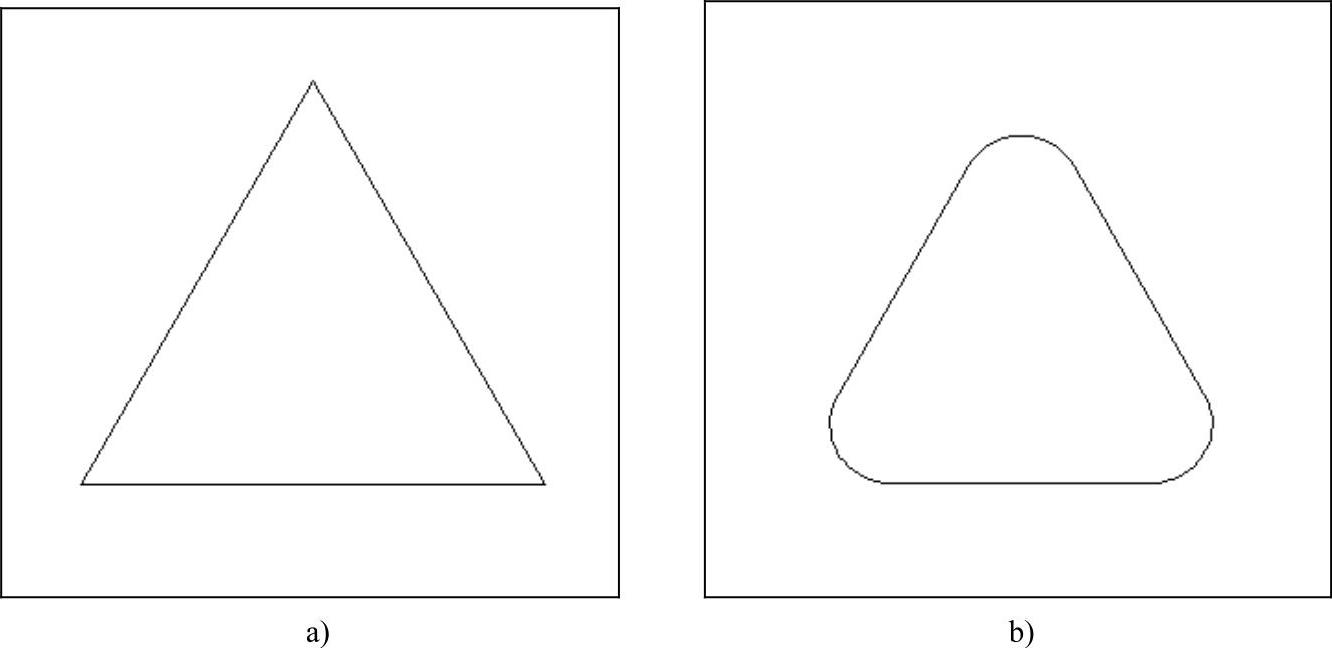

图3-67 三角形的圆角效果
执行【圆角】命令后，命令行会出现如下提示信息。
这时选择第一条直线与第二条直线即可完成圆角的绘制。这里有5个选项，其中【放弃（U）】、【多段线（P）】、【修剪（T）】和【多个（M）】选项的作用与【倒角】命令中的对应选项类似，此处不再赘述。
【半径（R）】选项用来设置圆角的圆弧半径，选中该选项后，命令行会出现如下提示信息。
输入半径的大小即可。圆角半径的概念如图3-68所示。

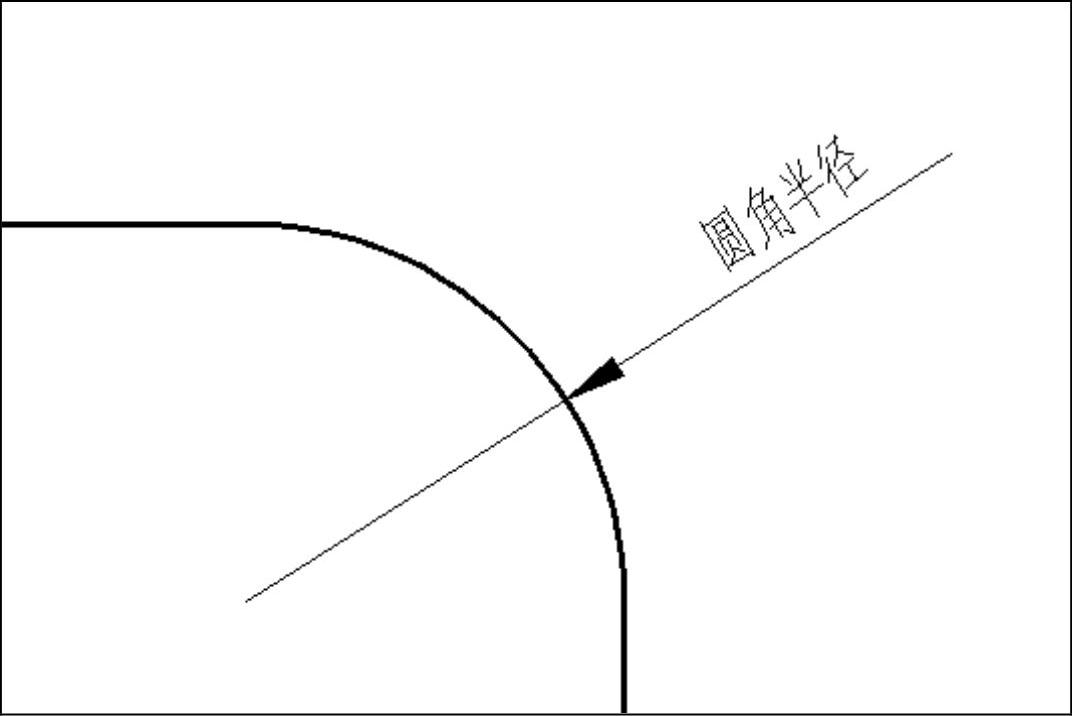

图3-68 圆角半径的概念
应用·技巧
【倒角】和【圆角】命令不但可以在二维绘图中使用，而且可以用于对三维实体的编辑。示例3-8 倒角和圆角
思路·点拨
这里将以一个简单的小示例来向读者介绍【倒角】和【圆角】命令的具体用法，以期让读者对【倒角】和【圆角】命令的使用有一个基本的认识。
起始文件——参见附带光盘“Start\Ch3\示例3-8.dwg”；
结果文件——参见附带光盘“End\Ch3\示例3-8.dwg”；
动画演示——参见附带光盘“AVI\Ch3\示例3-8.avi”。
打开附带光盘目录下的“Start\Ch3\示例3-8.dwg”，图形如图3-69所示。将A、B、F三个角改为倒角，倒角距离为15mm；将C、D、E三个角改为圆角，圆角半径为15mm。

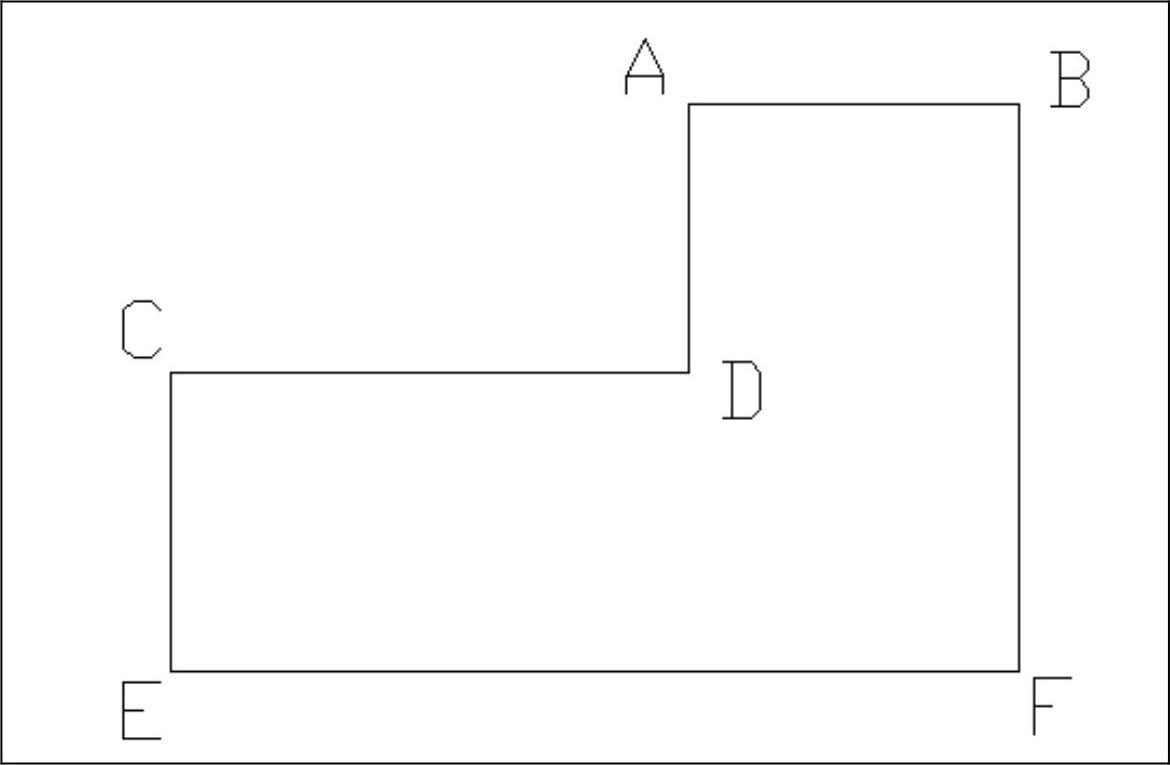

图3-69 倒角圆角前的图形
【操作步骤】
（1）在命令行中输入“CHAMFER”，执行【倒角】命令。选中【修剪（T）】选项，设置修剪模式为【修剪】，命令行显示如下提示信息。

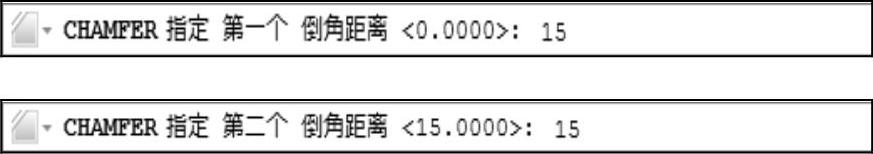

（2）选中【距离（D）】选项，设置倒角距离，指定“第一个倒角距离”和“第二个倒角距离”都为“15”，命令行显式如下提示信息。
（3）分别对A、B、F三个角进行倒角操作，倒角后的效果如图3-70所示。
（4）执行【圆角】命令，选中【修剪（T）】选项，设置修剪模式为【修剪】，命令行显示如下提示信息。
（5）选中【半径（R）】选项设置圆角，指定圆角半径为“15”。

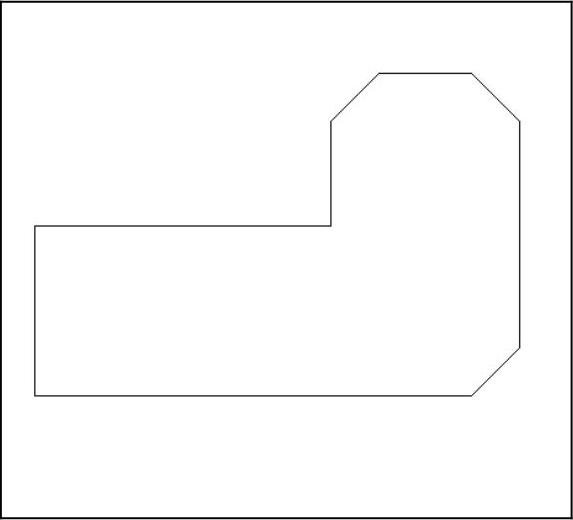

图3-70 倒角后圆角前的图形
（6）分别对C、D、E三个角进行圆角操作，圆角后的效果如图3-71所示，至此，图形编辑完成。

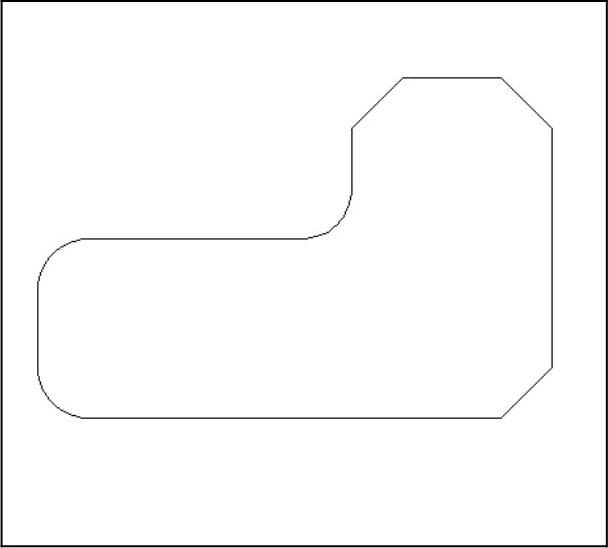

图3-71 倒角圆角后的图形
