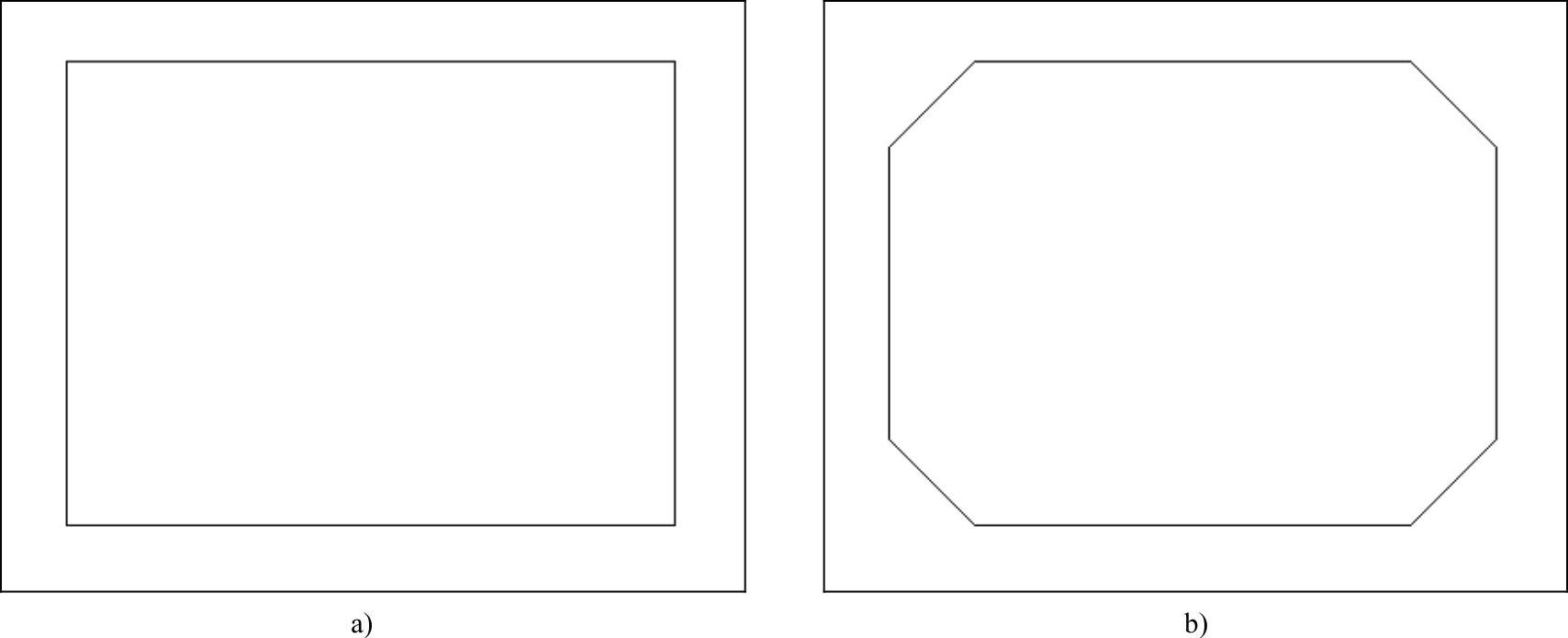

在绘图时，用户经常需要为某些图形绘制倒角。AutoCAD 2015有专门的【倒角】命令。图3-64a所示为倒角前的图形，图3-64b所示为对矩形所有角进行倒角后的图形。以下将对该命令进行详细的介绍。

图3-64 矩形的倒角效果

【倒角】命令的执行方法如下。

■ 选择菜单栏中的【修改】→【倒角】命令。

■ 单击【修改】工具栏中的【倒角】按钮。

■ 在命令行中输入“CHAMFER”，然后按〈Enter〉键。

执行【倒角】命令后，命令行会出现如下提示信息。

这时选择第一条直线与第二条直线即可完倒角绘制。另外，这里有7个选项，即【放弃（U）】、【多段线（P）】、【距离（D）】、【角度（A）】、【修剪（T）】、【方式（E）】和【多个（M）】，下面将对它们进行详细的说明。

（1）【放弃（U）】选项。该选项用于撤销【倒角】命令中的上一个操作。

（2）【多段线（P）】选项。该选项用于对多段线进行倒角。选中该选项后，用户可以选中一条多段线并对其所有拐角进行倒角操作。

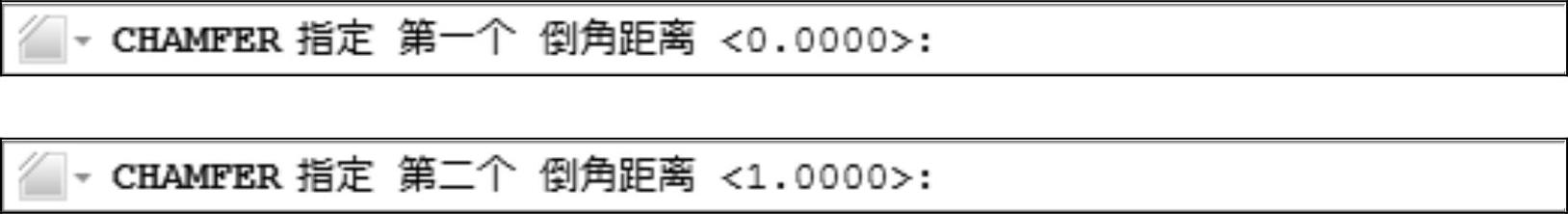

（3）【距离（D）】选项。该选项用于设置倒角距离。选中该选项后，命令行中会提示【指定第一个倒角距离】和【指定第二个倒角距离】。

倒角距离的概念如图3-65所示。

图3-65 倒角距离的概念

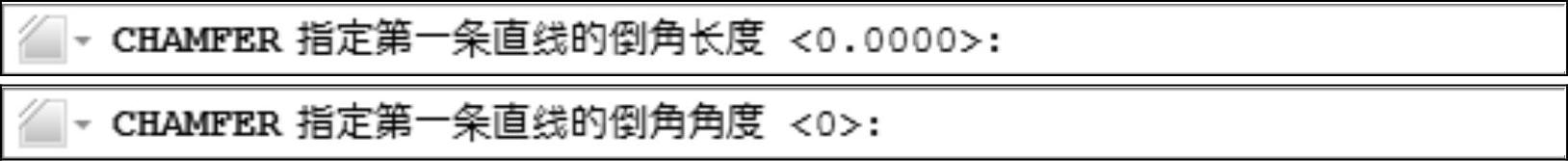

（4）【角度（A）】选项。选中该选项后，用户可以设置【第一条直线的倒角长度（即第一倒角距离）】和【第一条直线的倒角角度（即倒角的斜线与第一条直线的夹角）】。命令行会出现如下提示信息。

（5）【修剪（T）】选项。该选项用于设置倒角后是否保留原拐角边。选中该选项后，命令行会出现如下提示信息。

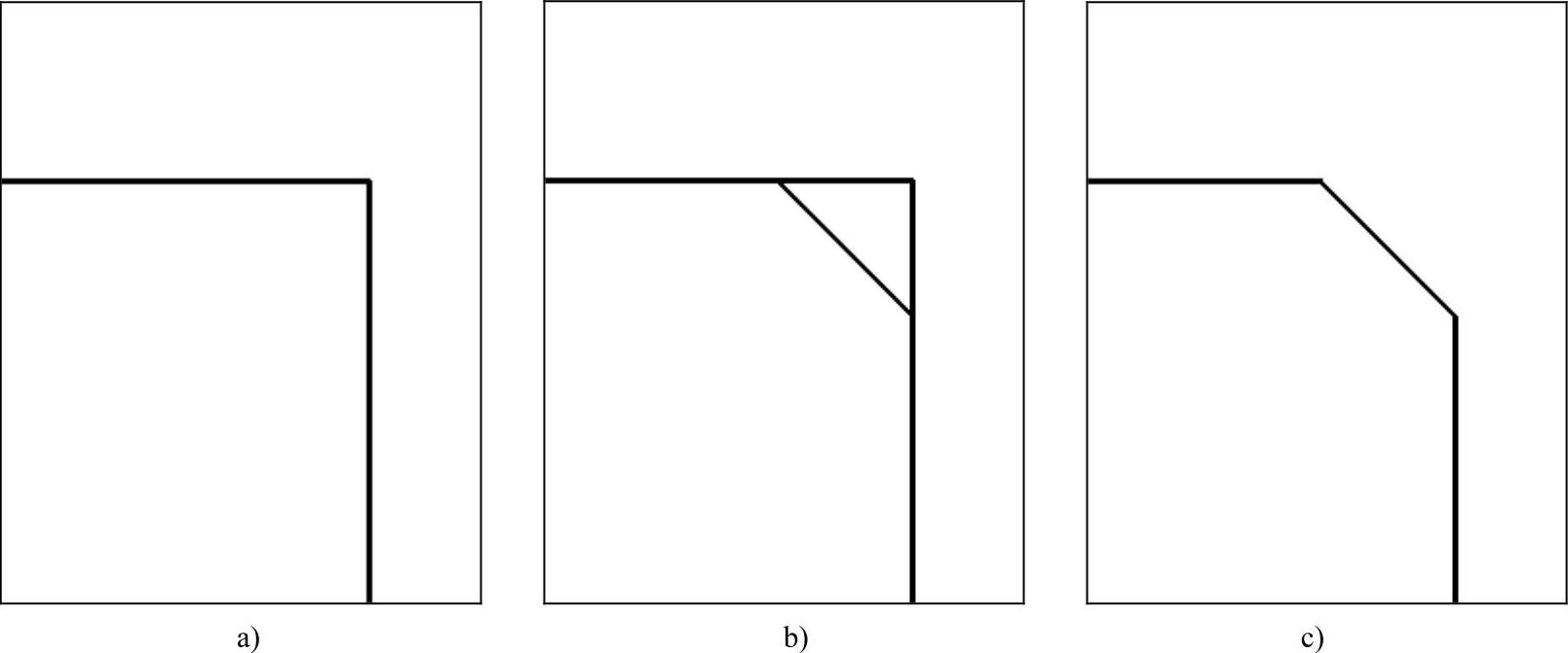

选择【修剪】即表示倒角后对倒角边进行修剪；选择【不修剪】即表示不进行修剪。图3-66a所示为倒角前的图形，图3-66b所示为不修剪的倒角效果，图3-66c所示为修剪的倒角效果。

图3-66 修剪与不修剪的效果

（6）【方式（E）】选项。该选项用于设置倒角后的方式。选中该选项后，命令行会出现如下提示信息。

若选择【距离（D）】，则会按照之前在【距离（D）】选项中设置的参数进行倒角；若选择【角度（A）】，则会按照之前在【角度（A）】选项中设置的参数进行倒角。

（7）【多个（M）】选项。在选中此选项前，用户进行一个倒角操作后便自动结束命令的执行；选中该选项后，用户可以单个倒角中在连续进行多个倒角。
