AutoCAD2015建筑设计与制图：图形延伸方法及示例
【摘要】：图3-59 延伸前的图形图3-60 延伸后的图形命令的执行方法如下。执行命令后，命令行会出现如下提示信息。起始文件——参见附带光盘“Start\Ch3\示例3-7.dwg”；结果文件——参见附带光盘“End\Ch3\示例3-7.dwg”；动画演示——参见附带光盘“AVI\Ch3\示例3-7.avi”。打开附带光盘目录下的“Start\Ch3\示例3-7.dwg”，图形如图3-61所示，本实例将通过、命令来编辑图形，使之变为如图3-62所示的样子。选中剩余的线段以将其延伸到圆上，按〈Enter〉键确认。
【延伸】命令就使对象的终点落到指定的某个对象的边界上。图3-59为延伸前的图形，圆弧为延伸边界，线段为延伸对象，执行【延伸】命令后，如图3-60所示。

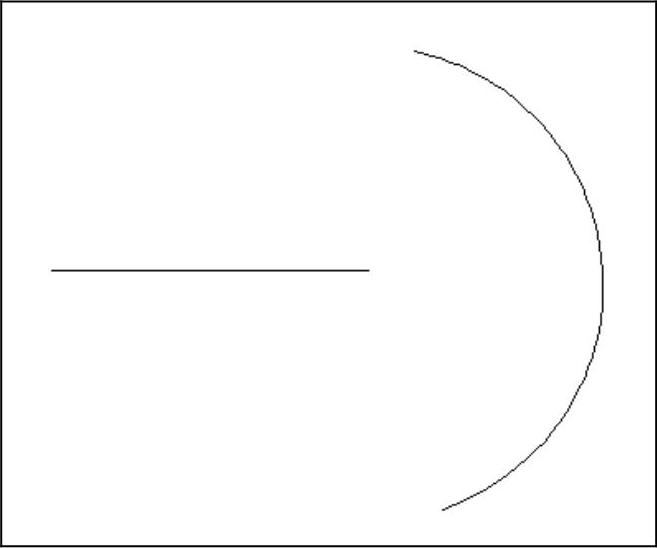

图3-59 延伸前的图形

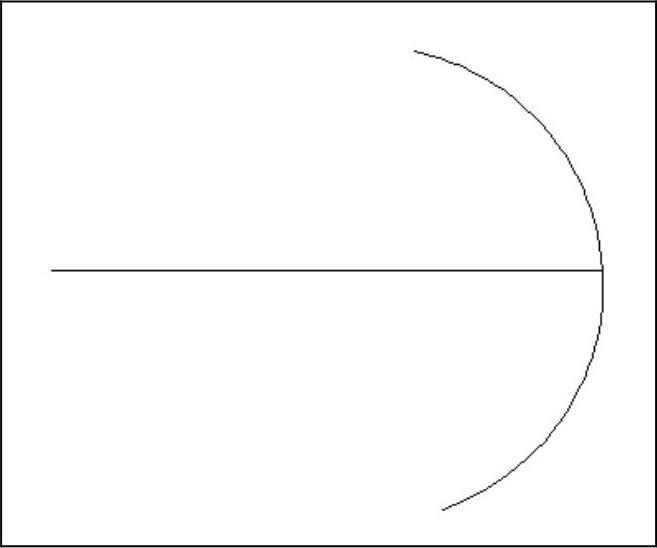

图3-60 延伸后的图形
【延伸】命令的执行方法如下。
■ 选择菜单栏中的【修改】→【延伸】命令。
■ 在命令行中输入“EXTEND”，然后按〈Enter〉键。
执行【延伸】命令后，命令行会出现如下提示信息。
选择延伸边界，按〈Enter〉键确定。命令行中会出现如下提示信息。
这里的各个选项都与【修剪】命令中的对应选项类似，故此处不再赘述。
应用·技巧
当需要修剪或延伸直线线段时，用户也可以使用夹点的操作来实现修剪或延伸的效果。所以，当编辑数目较少的直线线段时，用户可以直接使用夹点操作，以较少的操作实现同样的效果。示例3-7 修剪图形
思路·点拨
这里将以一个简单的小示例来向读者介绍【修剪】和【延伸】命令的具体用法，以期让读者对【修剪】和【延伸】命令的使用有一个基本的认识。
起始文件——参见附带光盘“Start\Ch3\示例3-7.dwg”；
结果文件——参见附带光盘“End\Ch3\示例3-7.dwg”；
动画演示——参见附带光盘“AVI\Ch3\示例3-7.avi”。
打开附带光盘目录下的“Start\Ch3\示例3-7.dwg”，图形如图3-61所示，本实例将通过【修剪】、【延伸】命令来编辑图形，使之变为如图3-62所示的样子。

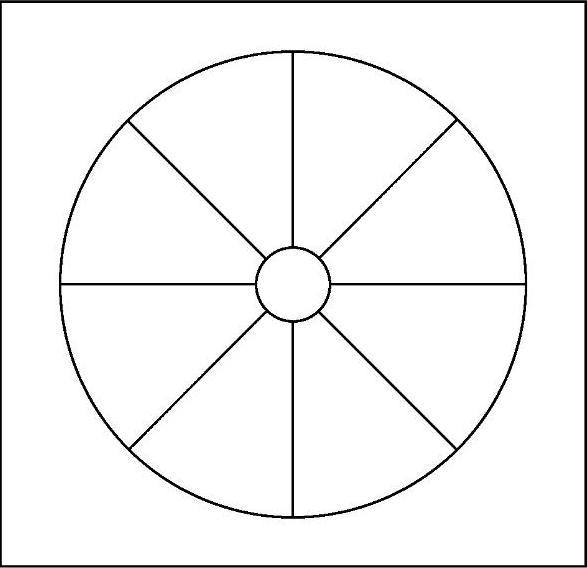

图3-61 修剪延伸前的图形
图3-62 修剪延伸后的图形
【操作步骤】
（1）在命令行中输入“TRIM”，执行【修剪】命令。选取大圆为剪切边，按〈Enter〉键确认。
（2）选中大圆外侧的线段以进行修剪，修剪完成后按〈Enter〉键确认。修剪完成后的图形如图3-63所示。
（3）执行【延伸】命令，选取大圆为延伸边界，按〈Enter〉键确认。
（4）选中剩余的线段以将其延伸到圆上（注意选取时要选中线段靠外的一侧），按〈Enter〉键确认。至此，图形修改完毕，最终图形如图3-62所示。

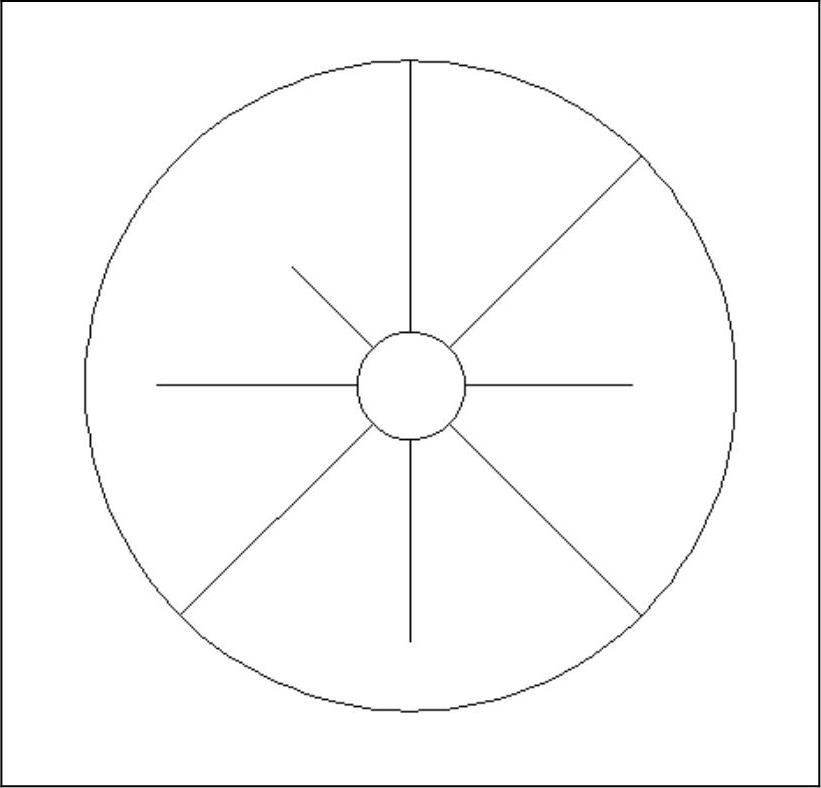

图3-63 修剪后延伸前的图形
