AutoCAD2015建筑设计与制图：打断图形技巧详解
【摘要】：命令可以使图形在特定的地方断开，或将其截断一部分。另外，这里还可以重新选择第一个打断点或输入“@”直接打断于一点，下面将对此作详细介绍。选中该选项即可重新选择打断的第一点。直接输入“@”的打断效果如图3-56所示，为了方便观察，被打断的两段线分别被改成粗实线与细实线，打断点为点C。图3-56 打断于点的效果另外，AutoCAD 2015中还有一个命令的派生命令—，该命令的作用相当于命令在选择对象后直接输入“@”。
【打断】命令可以使图形在特定的地方断开，或将其截断一部分。打断的对象可以是线段、多段线和圆等。
【打断】命令的执行方法如下。
■ 选择菜单栏中的【修改】→【打断】命令。
■ 在命令行中输入“BREAK”，然后按〈Enter〉键。
执行【打断】命令后，命令行会出现如下提示信息。
在绘图区域中选择需要打断的对象。需要注意的是，在对象选择时，单击的点会成为系统默认的打断的第一点。对象选择完成后，命令行中会出现如下提示信息。

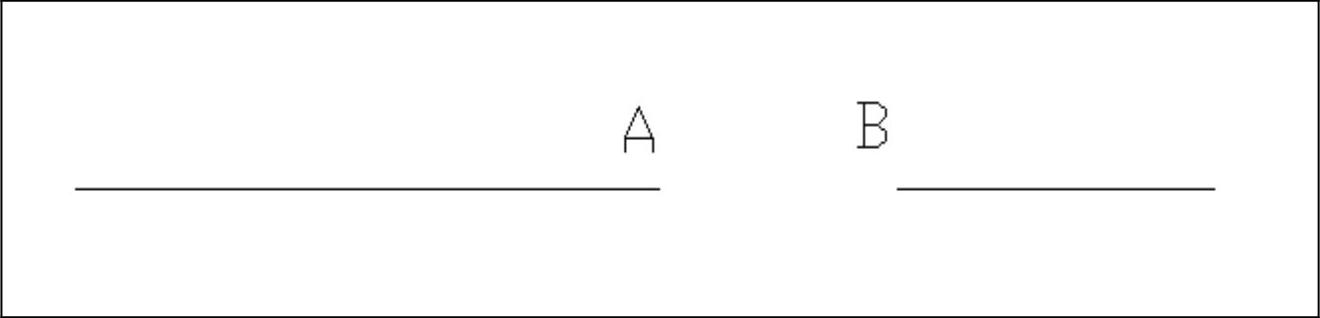

此时，用户只需直接输入第二个打断点即可完成打断，打断的效果如图3-55所示，打断点为点A与点B。另外，这里还可以重新选择第一个打断点或输入“@”直接打断于一点，下面将对此作详细介绍。
图3-55 打断的效果
（1）【第一点（F）】选项。选中该选项即可重新选择打断的第一点。

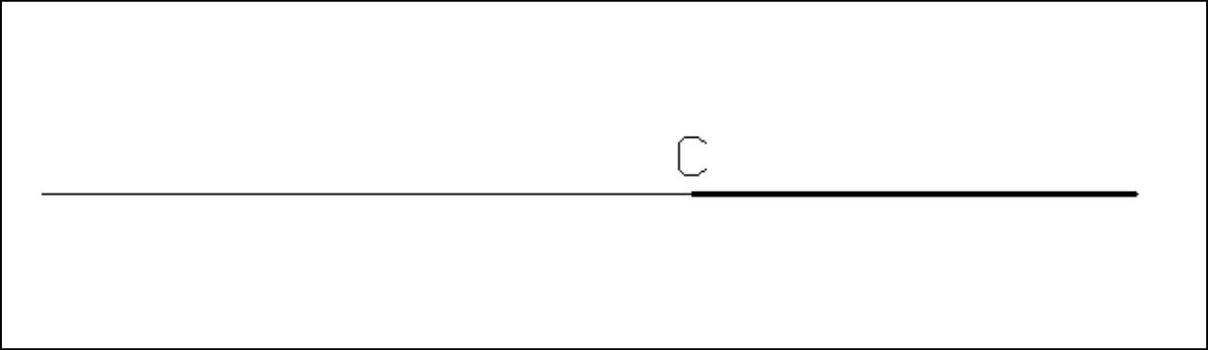

（2）直接输入“@”。直接输入“@”即可直接完成打断命令。由于只有一个打断点，因此断开处没有缺口。直接输入“@”的打断效果如图3-56所示，为了方便观察，被打断的两段线分别被改成粗实线与细实线，打断点为点C。
图3-56 打断于点的效果
另外，AutoCAD 2015中还有一个【打断】命令的派生命令—【打断于点
】，该命令的作用相当于【打断】命令在选择对象后直接输入“@”。
应用·技巧
由于【打断】命令实现的效果比较单一，因此在实际绘图中用得比较少，很多时候用户会使用【分解】、【修剪】等命令来实现效果。
