AutoCAD2015建筑设计-缩放图形示例3-6详解
【摘要】：命令可以使图形按一定的比例放大或缩小。示例3-6 缩放图形思路·点拨本示例将以一个简单的缩放操作来向读者介绍如何准确地缩放图形。打开附带光盘目录下的“Start\Ch3\示例3-6.dwg”，图形如图3-52所示。图3-52 缩放前的图形在命令行中输入命令“SCALE”，执行命令，选中圆为缩放对象，然后选中圆心为缩放的基点，命令行中会出现如下提示信息。图3-53 选定参照长度后的缩放预览选中线段的另一端点完成缩放，缩放完成后的图形如图3-54所示。
【缩放】命令可以使图形按一定的比例放大或缩小。在实际绘图中，用户经常会使用【缩放】命令来使图形适应图纸的大小。
【缩放】命令的执行方法如下。
■ 选择菜单栏中的【修改】→【缩放】命令。
■ 在命令行中输入“SCALE”，然后按〈Enter〉键。
执行【缩放】命令后，命令行会出现如下提示信息。
在绘图区域中选择需要缩放的对象，按〈Enter〉键完成对象选择，命令行会出现如下提示信息。
输入基点后，绘图区域中会显示缩放预览，并且命令行中会出现如下提示信息。
这时需要输入比例因子，比例因子的输入有两种方法，即直接在命令行中输入比例因子的数值或在绘图区域中拾取一个点（该点与基点的连线的长度即为比例因子的数值）。另外，这里还有【复制（C）】和【参照（R）】两个选项，下面将对它们作详细说明。
（1）【复制（C）】选项。该选项用于设置是否保留源对象。若选择该选项，则在缩放完成后保留源对象；否则，在缩放完成后将删除源对象。
（2）【参照（R）】选项。该选项用于设置参照长度。系统的默认参照长度为1，图形的实际放大倍数为比例因子除以参照长度。选中该选项后，命令行中会出现如下提示信息。
此时用户可以直接在命令行中输入参照长度，或在绘图区域中拾取两点（该两点所连成的线段的长度即为参照角度）。
示例3-6 缩放图形
思路·点拨
本示例将以一个简单的缩放操作来向读者介绍如何准确地缩放图形。合理利用【缩放】命令中的参照选项是精确缩放图形的关键。
起始文件——参见附带光盘“Start\Ch3\示例3-6.dwg”；
结果文件——参见附带光盘“End\Ch3\示例3-6.dwg”；
动画演示——参见附带光盘“AVI\Ch3\示例3-6.avi”。

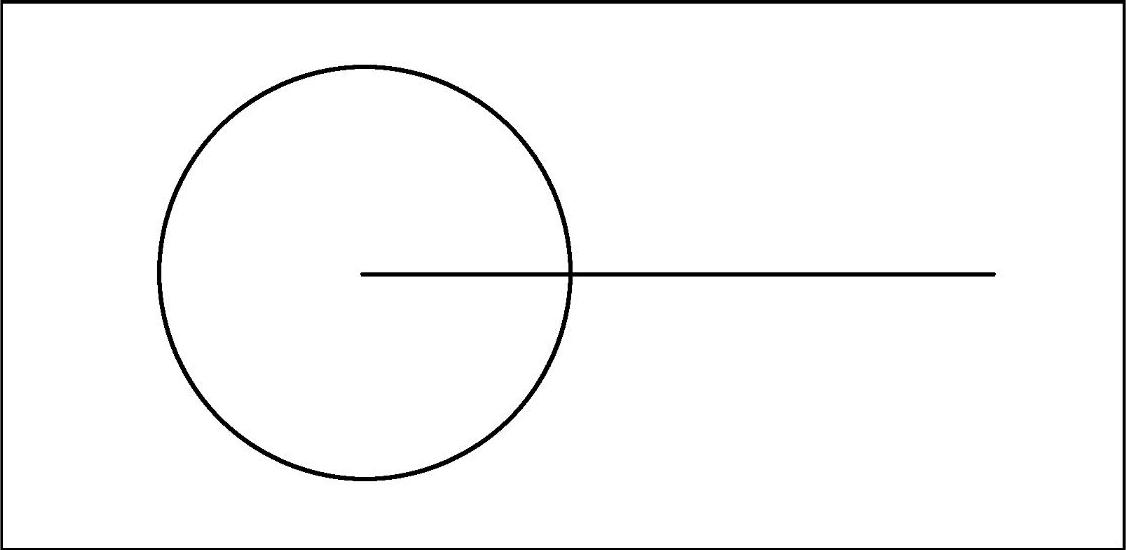

打开附带光盘目录下的“Start\Ch3\示例3-6.dwg”，图形如图3-52所示。下面以圆心为基点缩放圆，使其半径等于线段的长度。
图3-52 缩放前的图形
【操作步骤】
（1）在命令行中输入命令“SCALE”，执行【缩放】命令，选中圆为缩放对象，然后选中圆心为缩放的基点，命令行中会出现如下提示信息。
（2）选中【参照（R）】选项，命令行中会出现如下提示信息。

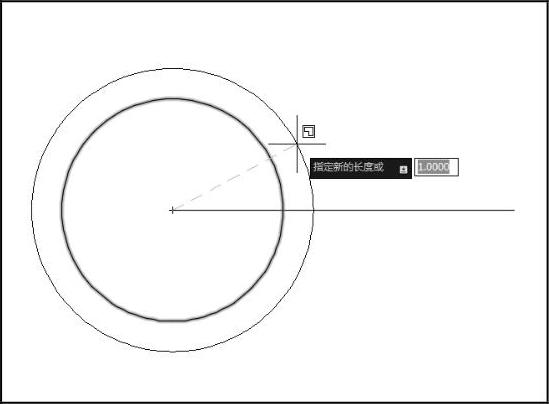

（3）利用拾取两点的方式选定参照长度（先后单击圆心和圆上的任意一点），完成选择后在绘图区域中会出现缩放预览，如图3-53所示。
图3-53 选定参照长度后的缩放预览

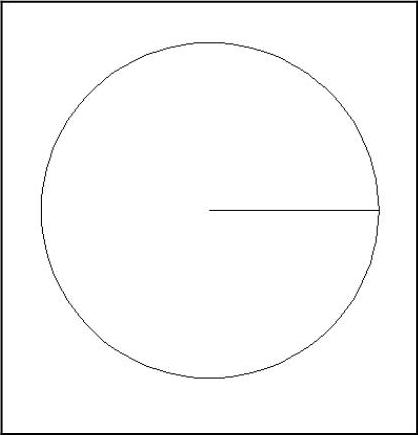

（4）选中线段的另一端点完成缩放，缩放完成后的图形如图3-54所示。
图3-54 缩放完成后的图形
