【旋转】命令就是把选中的对象绕选定的基点旋转一定的角度。若旋转角度为正,图形逆时针旋转;若旋转角度为负,图形顺时针旋转。
【旋转】命令的执行方法如下。
■ 选择菜单栏中的【修改】→【旋转】命令。
■ 在命令行中输入“ROTATE”,然后按〈Enter〉键。
执行【旋转】命令后,命令行会出现如下提示信息。
在绘图区域选择需要旋转的对象,按〈Enter〉键完成对象选择,命令行会出现如下提示信息。
此时需要选择旋转的基点,因为图形将会围绕基点旋转。选定基点后,绘图区域中会显示旋转预览,并且命令行中会出现如下提示信息。
此时指定旋转角度。旋转角度的输入需要在命令行中输入角度的数值,或在绘图区域上拾取一个点(该点与基点的连线与水平夹角即为旋转角度),即可完成旋转操作。另外,这里还有【复制(C)】和【参照(R)】两个选项,下面将对它们作详细说明。
(1)【复制(C)】选项。该选项用于设置是否保留源对象。若选择该选项,则在旋转完成后保留源对象;否则,在旋转完成后将删除源对象。
(2)【参照(R)】选项。该选项用于设置参照角度。系统的默认参照角度为0度。选中该选项后,命令行中会出现如下提示信息。
此时用户可以直接在命令行中输入参照角度,或在绘图区上拾取两点(该两点所连成的直线与水平夹角即为参照角度)。
应用·技巧
在输入旋转角度时,若输入的角度为正,则图形逆时针旋转;若输入的角度为负,则图形顺时针旋转。示例3-5 旋转图形
思路·点拨
本示例将以简单的旋转操作来向读者介绍如何精确地旋转图形。合理利用【旋转】命令中的参照选项是精确旋转图形的关键。
起始文件——参见附带光盘“Start\Ch3\示例3-5.dwg”;
结果文件——参见附带光盘“End\Ch3\示例3-5.dwg”;
动画演示——参见附带光盘“AVI\Ch3\示例3-5.avi”。
打开附带光盘目录下的“Start\Ch3\示例3-5.dwg”,图形如图3-48所示,下面将详细说明如何准确地以A为基点旋转矩形使其AB边与直角三角形的AC边重合。

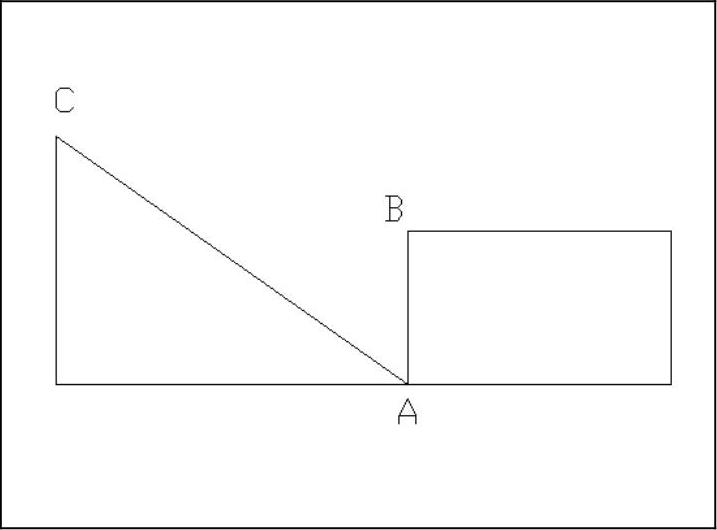

图3-48 旋转前的图形
【操作步骤】
(1)在命令行中输入“ROTATE”,执行【旋转】命令,选中矩形为旋转对象,按〈Enter〉键确定,命令行中会出现如下提示信息。
(2)选定点A为旋转基点,选定后,在绘图区域上会出现旋转预览,如图3-49所示,并且命令行会出现如下提示信息。

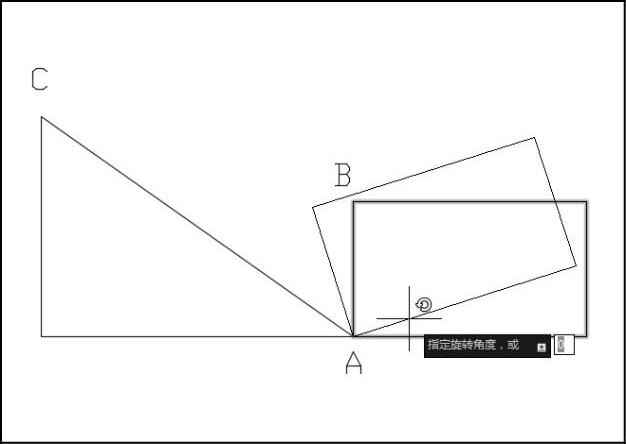

图3-49 旋转预览
(3)选中【参照(R)】选项,然后按顺序选取点A与点B,此时的旋转预览如图3-50所示。
图3-50 设定参照角度后的旋转预览
(4)将光标移到点C,并单击确定旋转。旋转完成后的图形如图3-51所示。

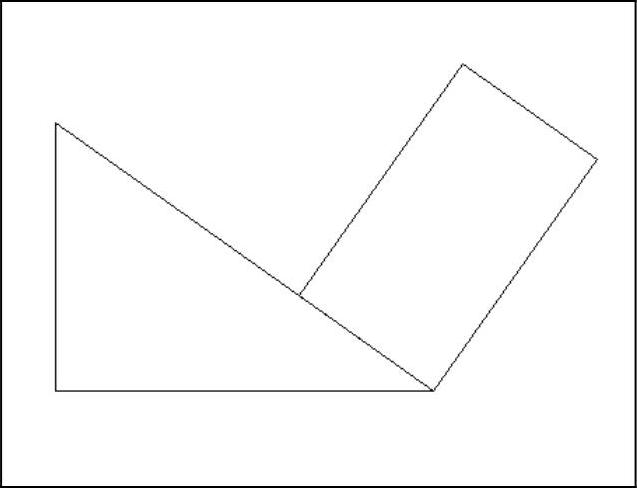

图3-51 旋转完成后的图形
