AutoCAD2015建筑设计与制图|偏移图形及应用技巧

2023-09-22 理论教育版权反馈

【摘要】：图3-21所示为直线的偏移，图3-22所示为矩形的偏移，图3-23所示为圆形的偏移，图3-24所示为样条曲线的偏移。选中该选项后，生成的偏移图形会通过用户输入的指定点，如图3-25所示，虚线为源对象，实线为偏移预览，可以看到，偏移预览图形始终通过光标。图3-25 偏移方式应用·技巧用户应合理地使用命令中的选项。图3-28 绘制竖直直线将偏移距离改为“25”，用上面的方法将竖直直线向右偏移3次，至此，表格的绘制就完成了，效果如图3-29所示。

【偏移】命令经常用于绘制同心圆、平行线和平行曲线等图形。下面为一些执行【偏移】命令后的图形，粗实线的图形为源图形，细实线的图形为偏移生成的图形。图3-21所示为直线的偏移，图3-22所示为矩形的偏移，图3-23所示为圆形的偏移，图3-24所示为样条曲线的偏移。

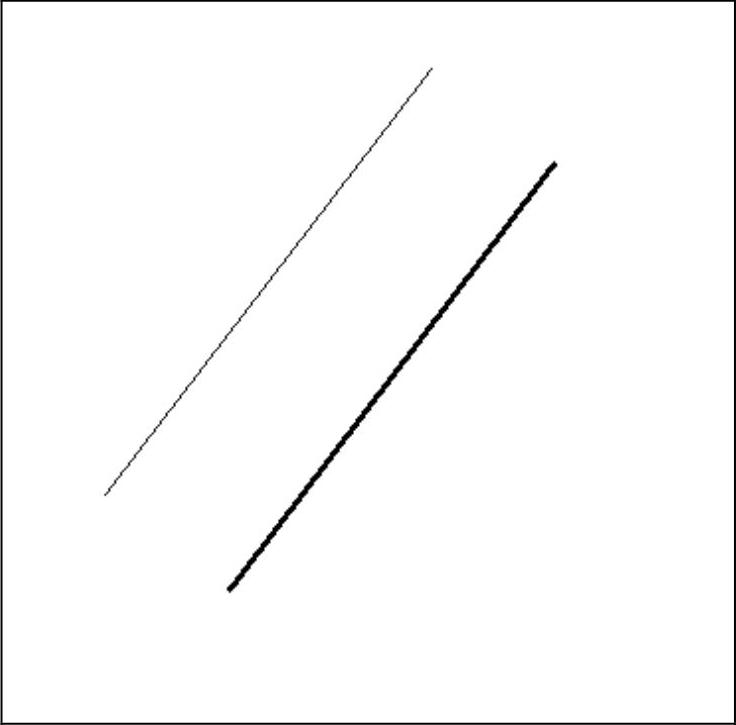

图3-21 偏移直线

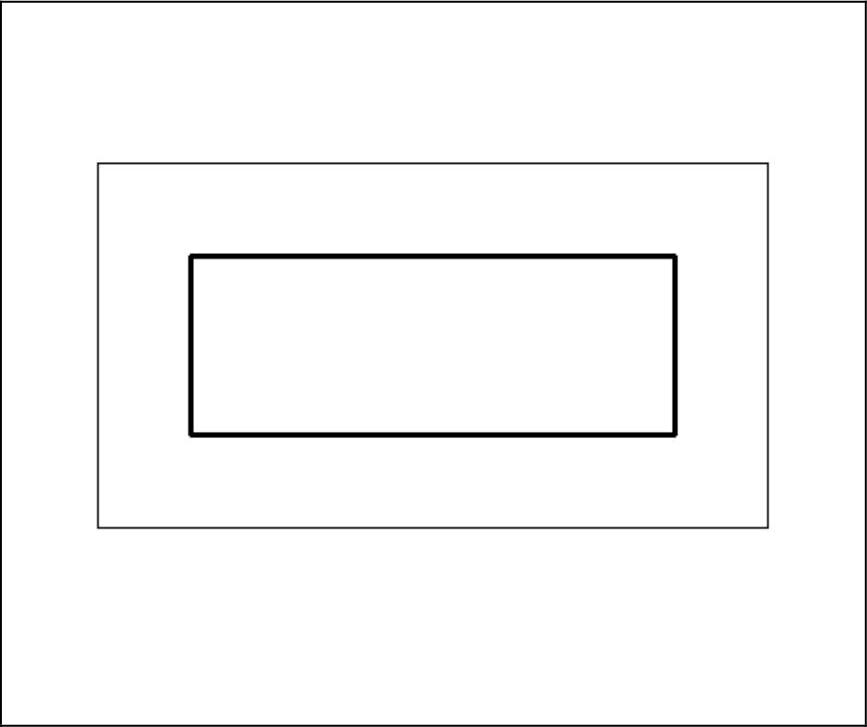

图3-22 偏移矩形

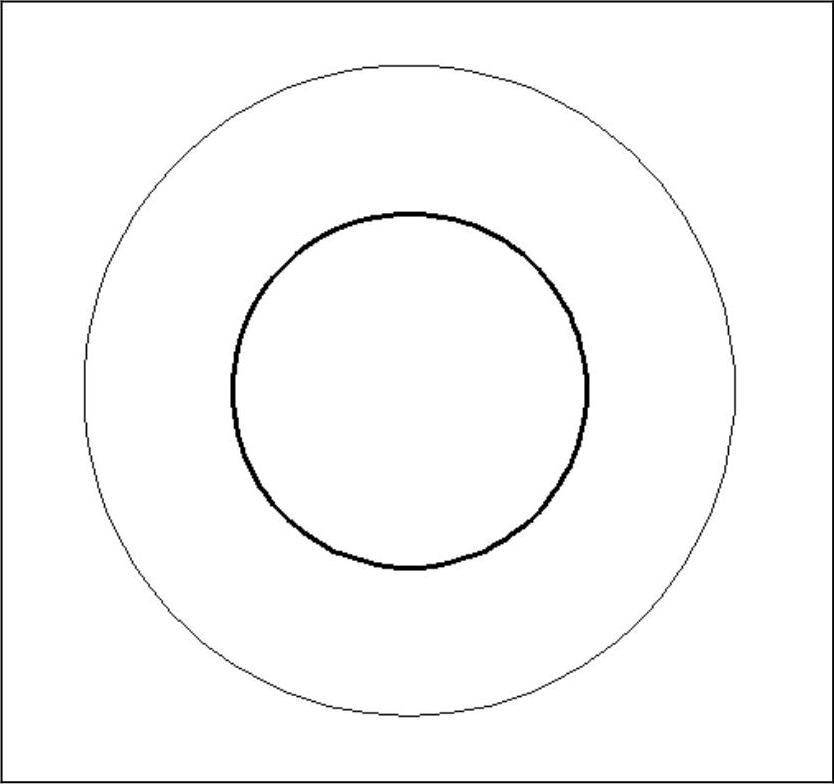

图3-23 偏移圆形

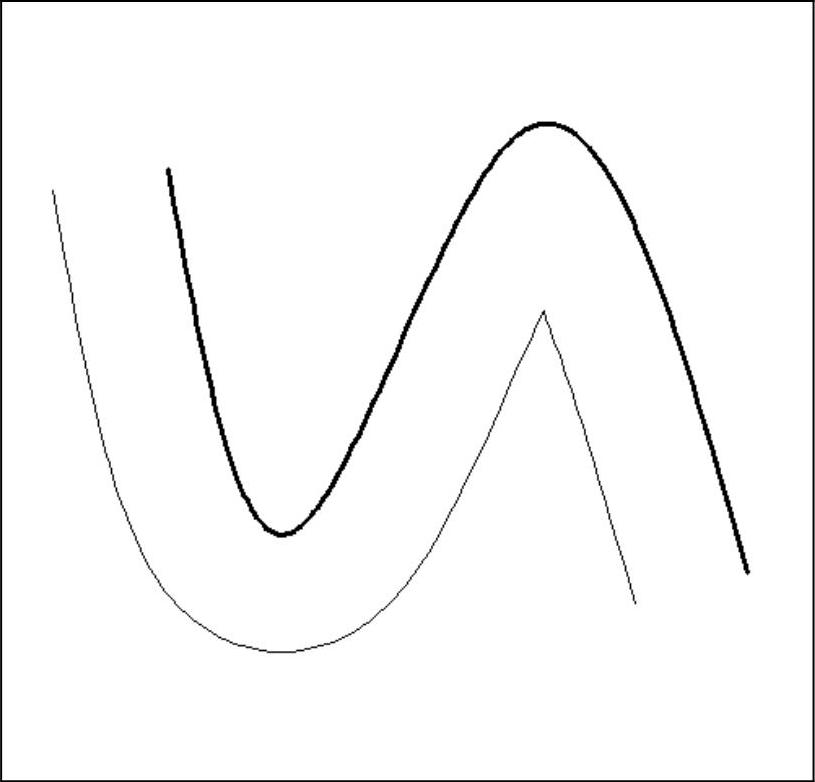

图3-24 偏移样条曲线

【偏移】命令的执行方法如下。

■ 选择菜单栏中的【修改】→【偏移】命令。

■ 单击【修改】工具栏中的【镜像】按钮。

■ 在命令行中输入“OFFSET”，然后按〈Enter〉键。

执行【偏移】命令后，命令行会出现如下提示信息。

系统默认的偏移方式为【指定偏移距离】，这里还有【通过（T）】、【删除（E）】和【图层（L）】3个选项，下面将对它们作详细说明。

（1）【指定偏移距离】偏移方式。用户需要输入偏移的距离，可以直接输入，也可以在绘图区拾取两点以确定偏移距离。输入完成后，命令行会出现如下提示信息。

这里有两个选项，若选中【退出（E）】选项，则会直接退出【偏移】命令；若选中【放弃（U）】选项，则会撤销上一步的操作。

在绘图区选择需要偏移的对象，此时会在绘图区上显示出预览图形，命令行会出现如下提示信息。

此时输入要偏移一侧上的点即可完成偏移，系统会返回到【偏移】命令中选择偏移对象的步骤。

另外，这里还有一个【多个（M）】选项，选中该选项后，命令行中会出现如下提示信息。

这时，用户就可以连续进行多次偏移。

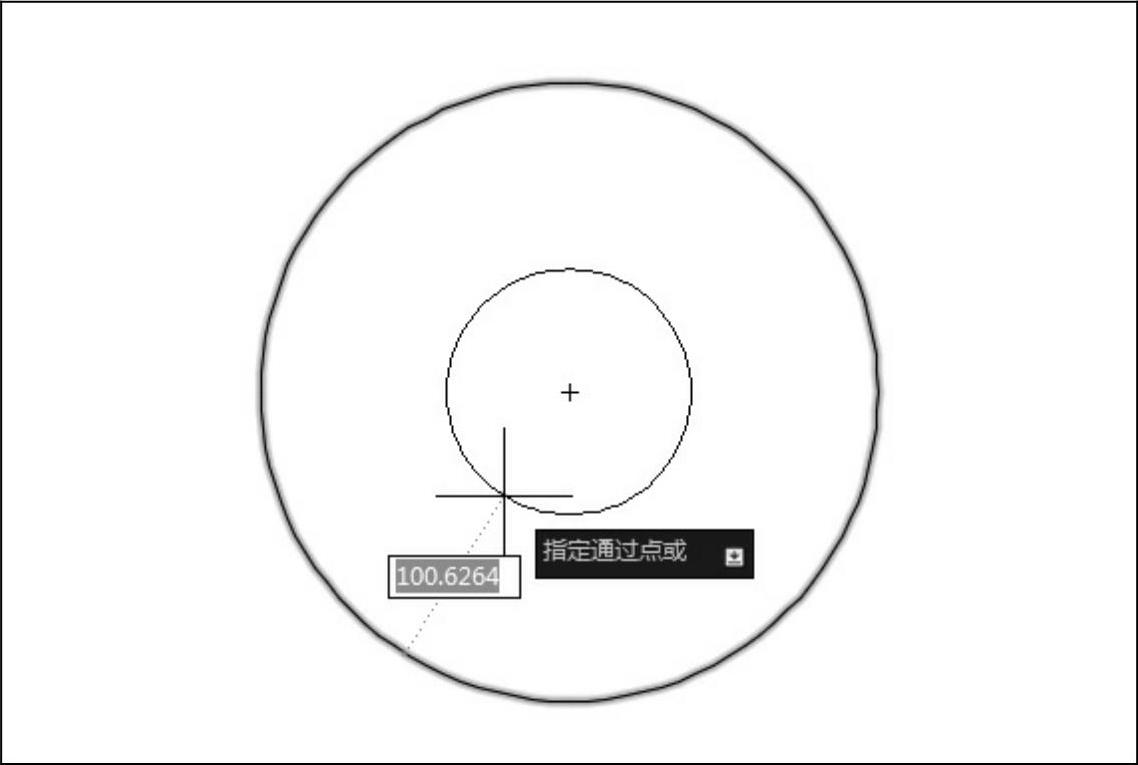

（2）【通过（T）】选项。选中该选项后，生成的偏移图形会通过用户输入的指定点，如图3-25所示，虚线为源对象，实线为偏移预览，可以看到，偏移预览图形始终通过光标。

图3-25 【通过】偏移方式

应用·技巧

用户应合理地使用【偏移】命令中的选项。当知道偏移的距离时，用户可以直接指定偏移的距离；当偏移生成的对象通过某个点时，用户可使用【通过（T）】选项进行偏移。

（3）【删除（E）】选项。该选项用于设置偏移后是否删除源对象。选中该选项后，命令行中会出现如下提示信息。

若选择【是（Y）】，则在偏移后会删除源对象；若选择【否（N）】，则不会删除源对象。

（4）【图层（L）】选项。该选项用于设置偏移生成的图形的所在图层。选中该选项后，命令行中会出现如下提示信息。

若选择【当前（C）】，则偏移生成的图形会成为当前图层中的图形；若选择【源（S）】，

则偏移生成的图形会与源对象在同一个图层中。

示例3-2 偏移图形

思路·点拨

本示例将利用【偏移】命令绘制一个简单的表格。表格由一系列的等距离的水平线和竖直线组合而成，用户可以利用【偏移】命令直接将它们快速地绘制出来。

起始文件——参见附带光盘“Start\Ch3\示例3-2.dwg”；

结果文件——参见附带光盘“End\Ch3\示例3-2.dwg”；

动画演示——参见附带光盘“AVI\Ch3\示例3-2.avi”。

表格的尺寸可参考附带光盘目录下的“Start\Ch3\示例3-2.dwg”，如图3-26所示。下面开始利用【偏移】命令绘制表格。

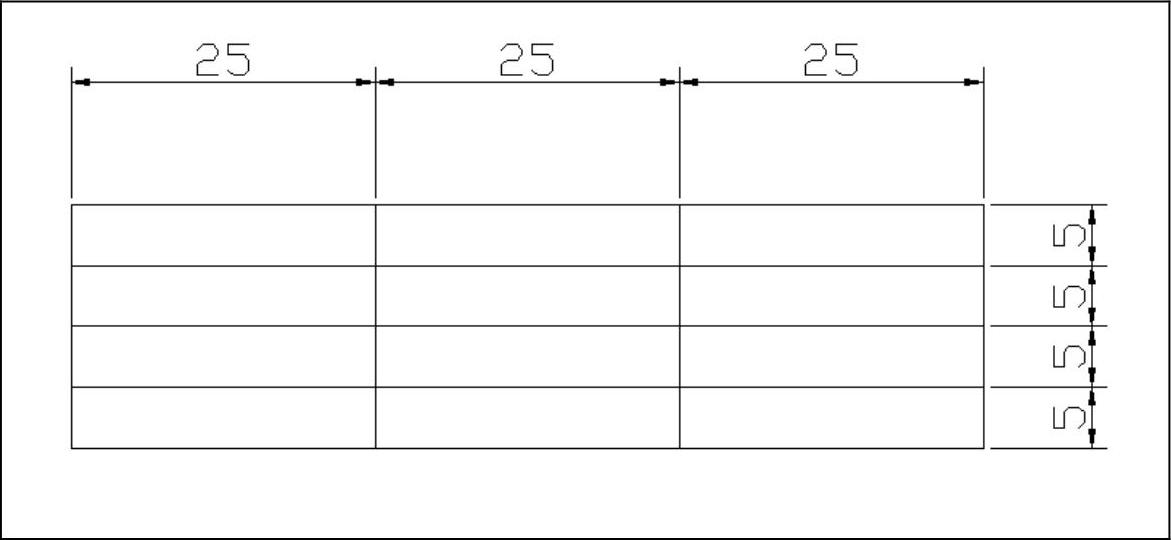

图3-26 表格尺寸

【操作步骤】

（1）绘制一条长为75mm的水平直线。

（2）在命令行中输入“OFFSET”，执行【偏移】命令，并设定距离为“5”，按〈Enter〉键确定，命令行出现如下提示信息。

（3）选择刚刚绘制的直线为偏移的对象，按〈Enter〉键确定，命令行中会出现如下提示，选择【多个（M）】选项。

（4）然后连续向上偏移4次，偏移完成后，效果如图3-27所示。

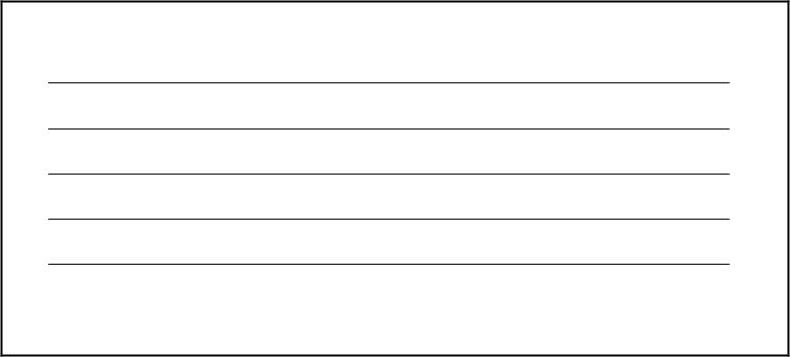

图3-27 水平直线偏移结果

（5）接下来开始绘制竖直直线，在图形的左端绘制一条竖直直线，如图3-28所示。

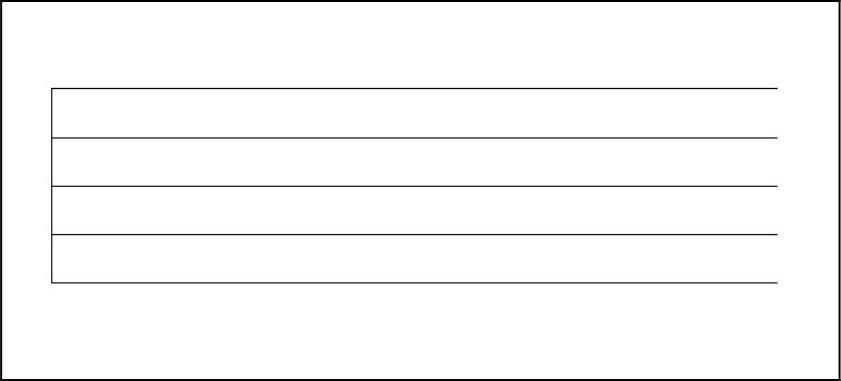

图3-28 绘制竖直直线

（6）将偏移距离改为“25”，用上面的方法将竖直直线向右偏移3次，至此，表格的绘制就完成了，效果如图3-29所示。

图3-29 绘制完成的表格
