AutoCAD2015建筑设计与制图-镜像图形技巧
【摘要】：在绘图区域选择需要镜像的对象，按〈Enter〉键完成对象选择。图3-13 镜像预览输入镜像线的第二点后，命令行会出现如下提示信息。图3-14 镜像前的图形图3-15 值为0的镜像图形图3-16 值为1的镜像图形示例3-1 镜像图形思路·点拨本示例将利用命令绘制圣诞树。由于圣诞树为轴对称图形，因此用户只需将圣诞树的一半绘制好，然后再利用命令将其镜像到另一侧即可完成图形的绘制。图3-17 原图形在命令行中输入命令“MIRROR”，执行命令。
镜像图形是指通过指定一条镜像中心线来生成已有图形对象的镜像，也就是说，在绘制一个对称图形时，用户可以先绘制图形一半的部分，然后通过指定一条镜像中心线，用镜像命令来创建图形的另外一半，这样就可以快速地绘制出需要的图形。
【镜像】命令的执行方法如下。
■ 选择菜单栏中的【修改】→【镜像】命令。
■ 在命令行中输入“MIRROR”，然后按〈Enter〉键。
执行【镜像】命令后，命令行会出现如下提示信息。
在绘图区域选择需要镜像的对象，按〈Enter〉键完成对象选择。命令行会出现如下提示信息。
这时用户需要指定镜像线的第一点，可以输入坐标，也可以在绘图区拾取。输入完成后，命令行中会出现“指定镜像线的第二点”的提示，并且在图上会出现镜像预览，如图3-13所示。

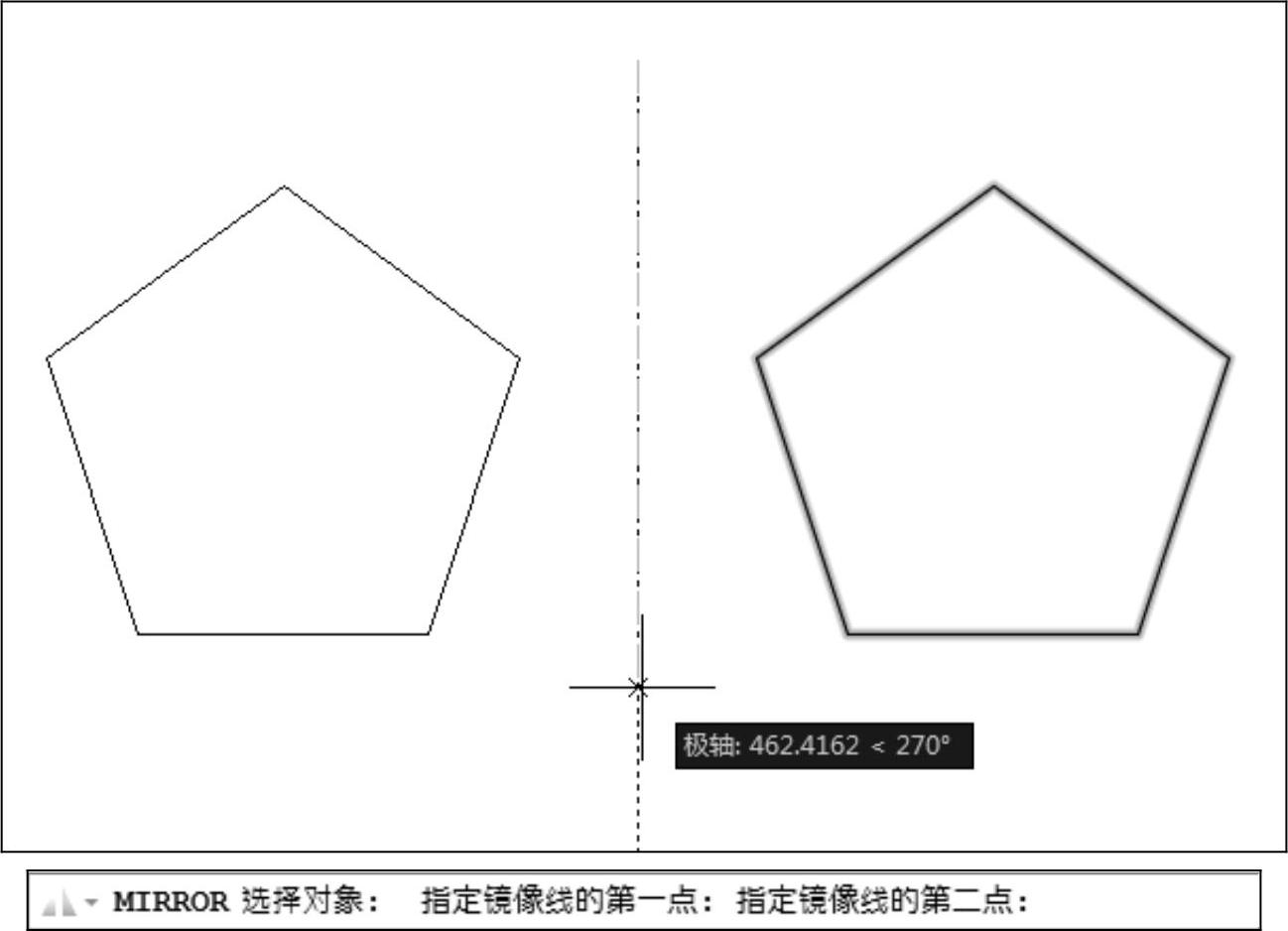

图3-13 镜像预览
输入镜像线的第二点后，命令行会出现如下提示信息。
在此，用户需要选择是否要删除源对象，若选择【是（Y）】，则会在镜像完成后删除源对象；若选择【否（N）】，则不会删除源对象。
另外，如果要镜像的对象中包含文本，用户可以通过设置系统变量【MIRRTEXT】来实现不同的结果，设置的方法为：在命令行输入“MIRRTEXT”，然后输入数值。下面以一个小例子来说明它的作用。图3-14所示为镜像前的图形，当【MIRRTEXT】值为0时，镜像的文本保持原始方向，使文本具有可读性，如图3-15所示；当【MIRRTEXT】值为1时，文本被完全镜像，无可读性，如图3-16所示。

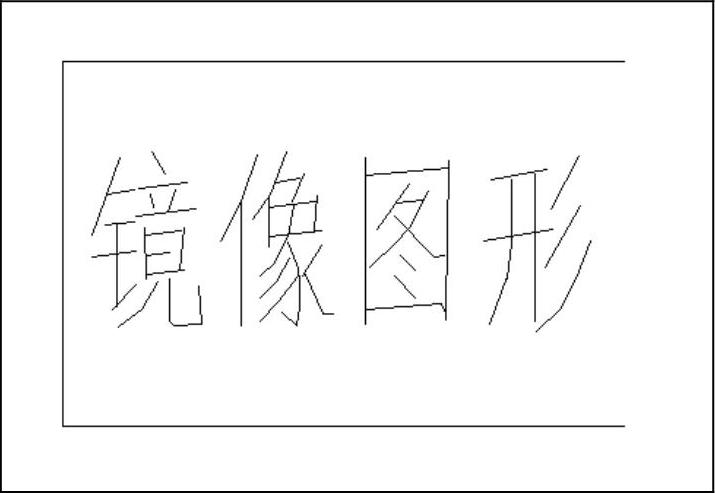

图3-14 镜像前的图形
图3-15 【MIRRTEXT】值为0的镜像图形

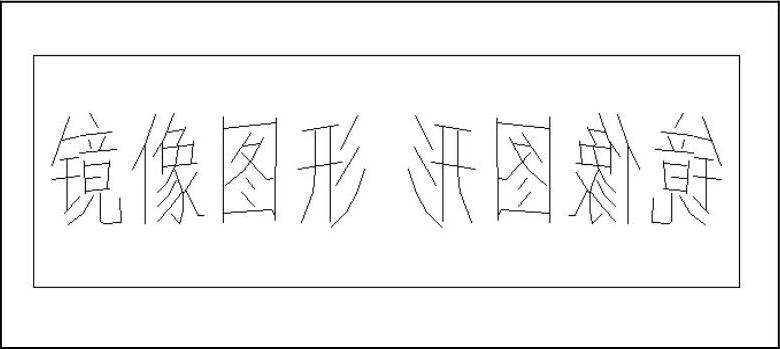

图3-16 【MIRRTEXT】值为1的镜像图形
示例3-1 镜像图形
思路·点拨
本示例将利用【镜像】命令绘制圣诞树。由于圣诞树为轴对称图形，因此用户只需将圣诞树的一半绘制好，然后再利用【镜像】命令将其镜像到另一侧即可完成图形的绘制。
起始文件——参见附带光盘“Start\Ch3\示例3-1.dwg”；
结果文件——参见附带光盘“End\Ch3\示例3-1.dwg”；
动画演示——参见附带光盘“AVI\Ch3\示例3-1.avi”。
打开附带光盘目录下“Start\Ch3\示例3-1.dwg”。图形如图3-17所示。下面开始利用【镜像】命令绘制图形。

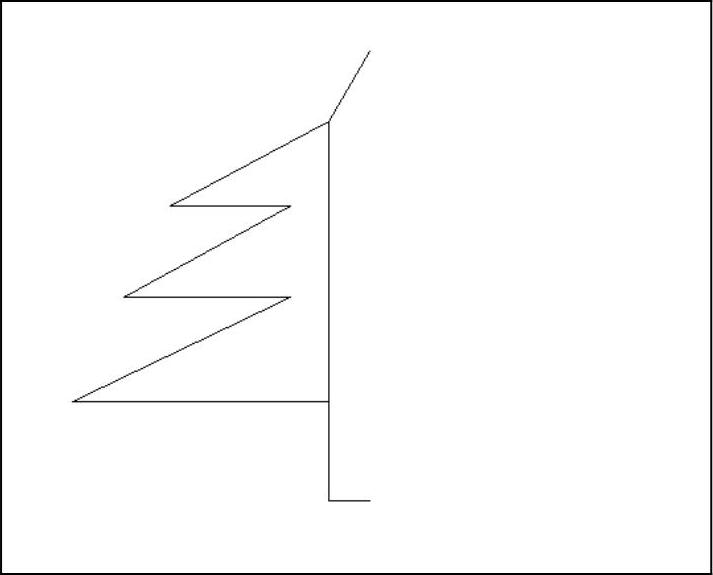

图3-17 原图形
【操作步骤】
（1）在命令行中输入命令“MIRROR”，执行【镜像】命令。
（2）选择整个图形，按〈Enter〉键完成对象选择。图形被选中后会出现夹点，如图3-18所示。

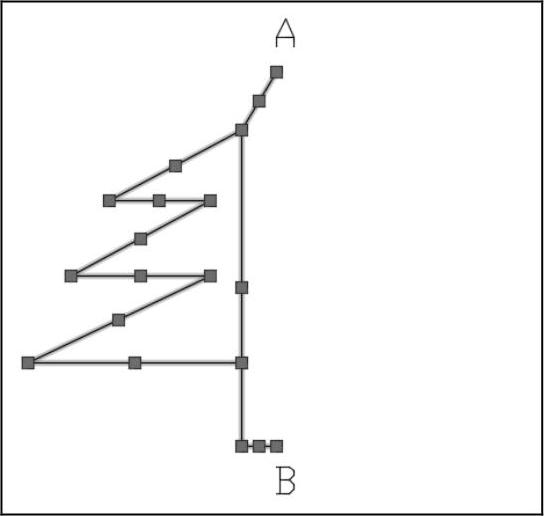

图3-18 选中图形
（3）完成对象选择之后，命令行中会提示“指定镜像线的第一点”，选择点A。
（4）此时命令行中会继续提示“指定镜像线的第二点”，并且图上会出现镜像预览，如图3-19所示。选择点B。
图3-19 镜像预览
（5）命令行提示“要删除源对象吗？”，输入“N”，不删除源对象。圣诞树的绘制完成了，效果如图3-20所示。

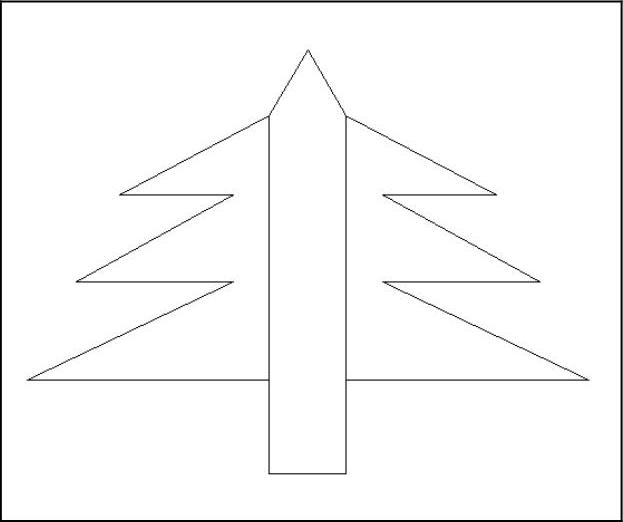

图3-20 圣诞树绘制完成
