【快速选择】可以帮助用户快捷地选取某些具有相同特性的对象,比如以某种颜色绘制的图形或者具有相同线宽的对象。
【操作步骤】
选择菜单栏中的【工具】→【快速选择(K)】命令(也可以在绘区域中单击鼠标右键,在弹出的快捷菜单是选择【快速选择】命令,或在命令行中输入“QSELECT”),即可弹出【快速选择】对话框,在该对话框中,用户可以设置选取对象的某些特性和类型,如图3-11所示。下面对该对话框中的常用选项进行详细的介绍。

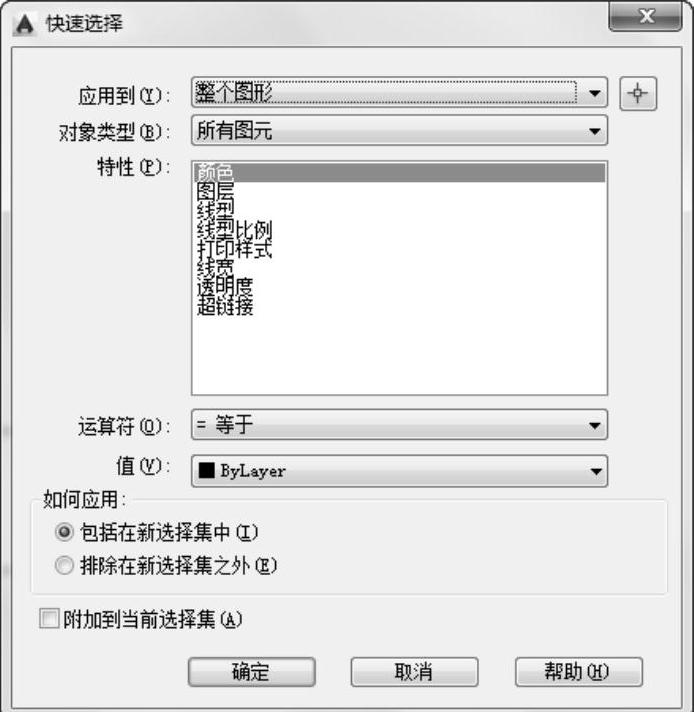

图3-11 【快速选择】对话框
(1)【应用到】下拉列表框。该选项用于选择过滤条件的应用范围。可以应用于【整个图形】,也可应用于当前选择。若有选中对象,则【当前选择】为默认选项;否则,【整个图形】为默认选项。
(2)【选择对象】按钮。单击该按钮,将会切换到绘图窗口中,此时用户可以选取对象,选取完毕后可按〈Enter〉键结束选择,系统会自动返回到【快速选择】对话框中。
(3)【对象类型】下拉列表框:该选项用于指定要过滤的对象类型。若当前没有选择集,则在该下拉列表框中列出当前所有可用的对象类型;若当前有一个选择集,则列出选择集中的对象类型。
(4)【特性】列表框。该选项用于设置需要过滤的对象特性。
(5)【运算符】下拉列表框。该选项用于控制过滤的范围,包括【=(等于)】、【<(小于)】、【>(大于)】、【<>(不等于)】和【全部选择】。其中,【<】与【>】对某些对象特性是不可用的,【*】仅对可编辑文本起作用。
(6)【值】下拉列表框。该选项用于设置过滤的特性值。
(7)【如何应用】选项组。
①【包含在新选择集中】单选按钮。若单击该按钮,则满足过滤条件的对象构成选择集。
②【排除在新选择集之外】单选按钮。若单击该按钮,则不满足过滤条件的对象构成选择集。
(8)【附加到当前选择集】复选框。选中该复选框,即可将过滤出的符合条件的选择集加入到当前的选择集中;否则,将以新的选择集替换当前的选择集。
应用·技巧
当需要对某些具有某个相同特性的对象进行同一操作时,用户可以利用快速选择命令将它们一起选中,然后再进行统一操作。
