AutoCAD2015教程-绘制小屋立面图
【摘要】：起始文件——参见附带光盘“Start\Ch2\综合实例3.dwg”；结果文件——参见附带光盘“End\Ch2\综合实例3.dwg”；动画演示——参见附带光盘“AVI\Ch2\综合实例3.avi”。综合实例2 已经基本把本章的内容联系起来练习了一遍，下面来绘制小屋的立面图，以帮助读者巩固知识、加深印象。小屋立面主视图如图2-84所示。打开附带光盘目录下的“Start\Ch3\综合实例3.dwg”，得到如图2-85所示的图形。在命令行中输入“L”执行命令，输入原点，、、画出下面3段直线。
起始文件——参见附带光盘“Start\Ch2\综合实例3.dwg”；
结果文件——参见附带光盘“End\Ch2\综合实例3.dwg”；
动画演示——参见附带光盘“AVI\Ch2\综合实例3.avi”。
综合实例2 已经基本把本章的内容联系起来练习了一遍，下面来绘制小屋的立面图，以帮助读者巩固知识、加深印象。
小屋立面主视图如图2-84所示。
【操作步骤】
（1）打开附带光盘目录下的“Start\Ch3\综合实例3.dwg”，得到如图2-85所示的图形。
（2）补充完整墙体。在命令行中输入“L”执行【直线】命令，输入原点，（200，0）、（4800，0）、（5000，0）画出下面3段直线。按【空格】键确认后，再在命令行中输入“REC”执行【矩形】命令，绘制起点、终点的坐标分别为（150，150）、（@300，300）的矩形。画出墙体，结果如图2-86所示。
（3）绘制屋角。在命令行中输入“REC”执行【矩形】命令，起点和终点的坐标分别为（50，3450）、（@500，200），按【空格】键确定；重复执行【矩形】命令，起点坐标为（0，3650），终点坐标为（@600，100）；然后输入“L”执行【直线】命令，输入各点坐标为（50，3750）、（@100，100）、（@300，0）、（@100，-100），结果如图2-87所示。

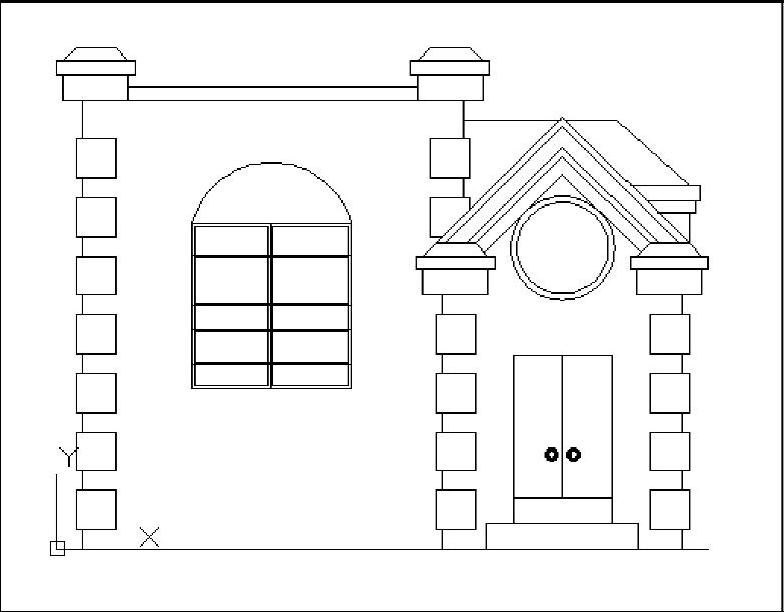

图2-84 小屋立面主视图

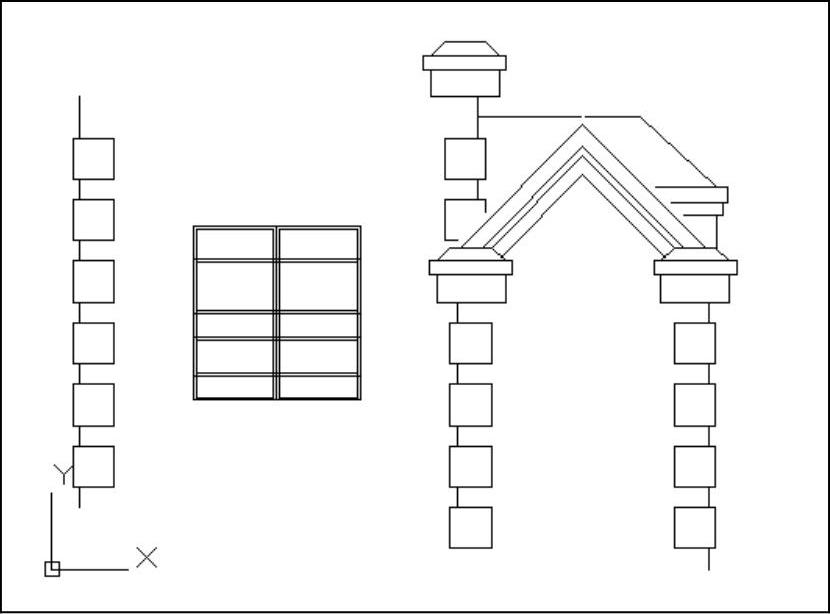

图2-85 小屋起始文件

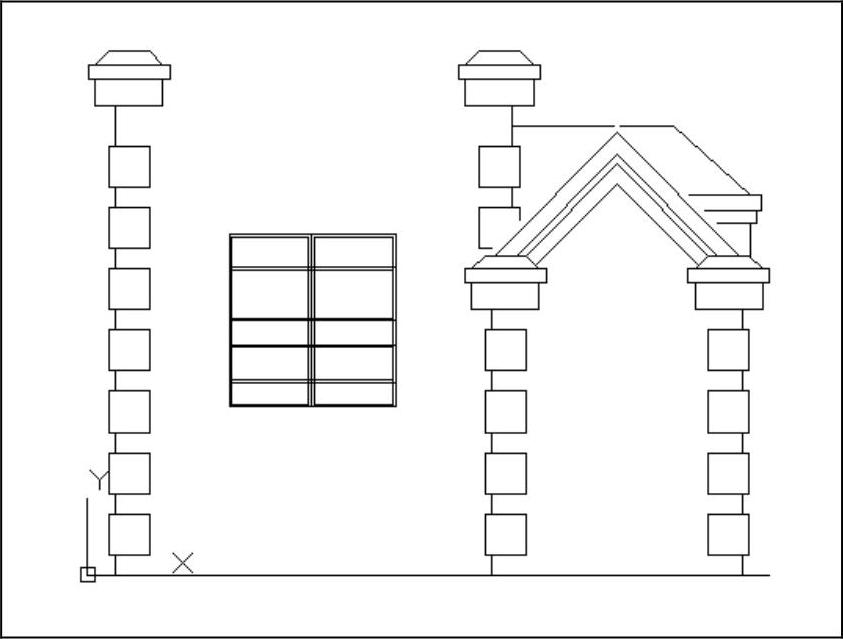

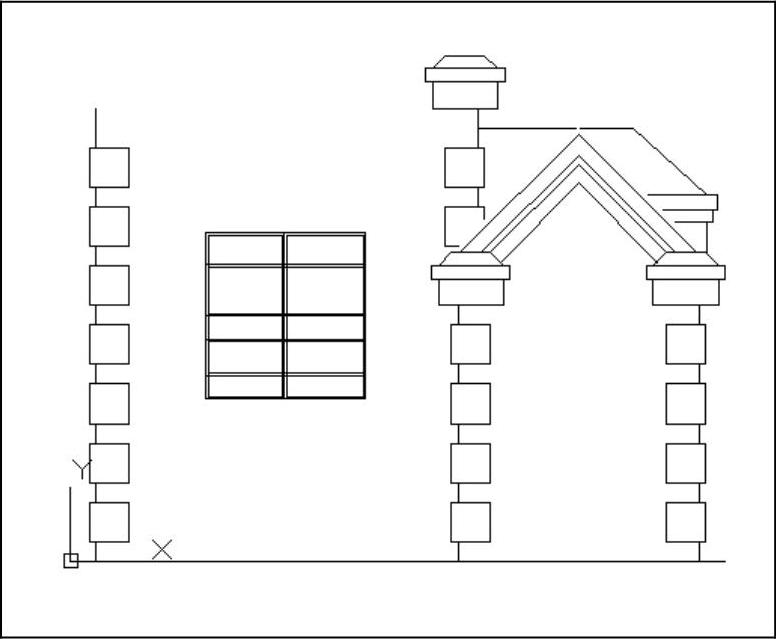

图2-86 小屋墙体的补充
图2-87 小屋的屋角
（4）绘制石阶。在命令行中输入“REC”执行【矩形】命令，起点坐标为（3300，0），终点坐标为（@1160，200），按【空格】键确认；重复执行【矩形】命令，起点坐标为（3500，2000），终点坐标为（@760，200），结果如图2-88所示。
（5）绘制小门。在命令行中输入“REC”执行【矩形】命令，拾取石阶的左上角点，再输入“@760，1090”画出小门的外框，在命令行中输入“DIVIDE”执行【定数等分】命令，选择长4800mm的底线，等分数为5，调节点样式，在【点样式】对话框中选择第二行第三个样式，单击【确定】按钮。输入“XL”，选择最右的一个等分点画出构造线。接着沿构造线画出门中间的线段，输入“L”执行【直线】命令，捕捉构造线和门框的交点，再画出小门的门环，在命令行中输入“DONUT”执行【圆环】命令，输入内径“50”，外径“100”，中心点分别为（3795，727）、（3965，727），结果如图2-89所示。
（6）补充屋楣。在命令行中输入“L”执行【直线】命令，用光标捕捉如图2-90所示的点为起点，输入“<45”限制直线的角度为45°，移动光标，选择直线与构造线的交点，再选择与起点经构造线对称的点，结束输入。删除构造线，得到如图2-91所示的图形。

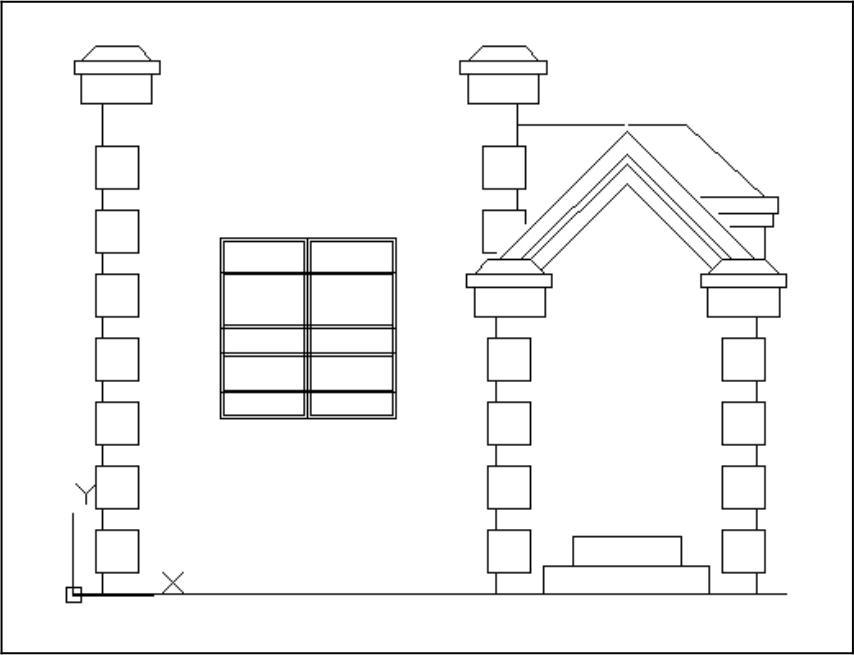

图2-88 绘制石阶

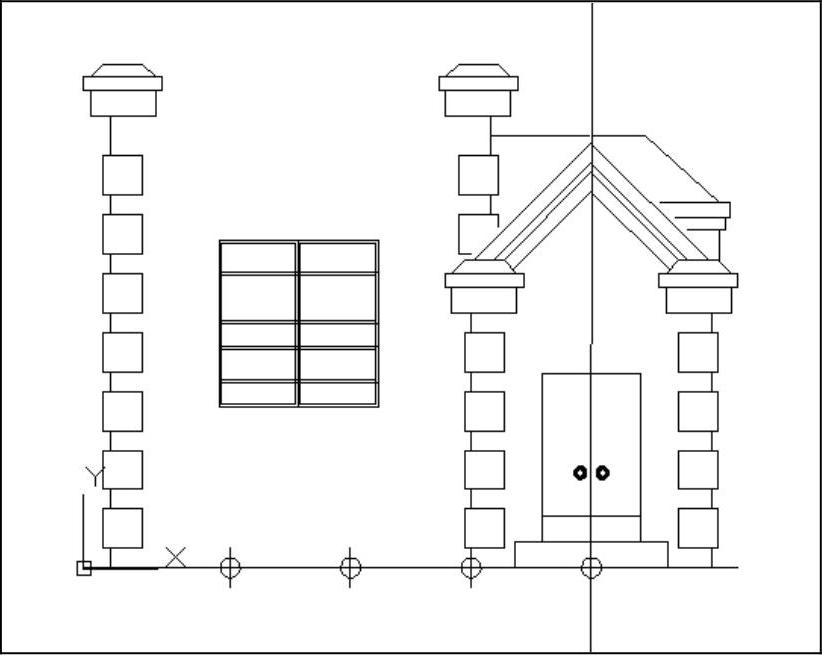

图2-89 绘制小门

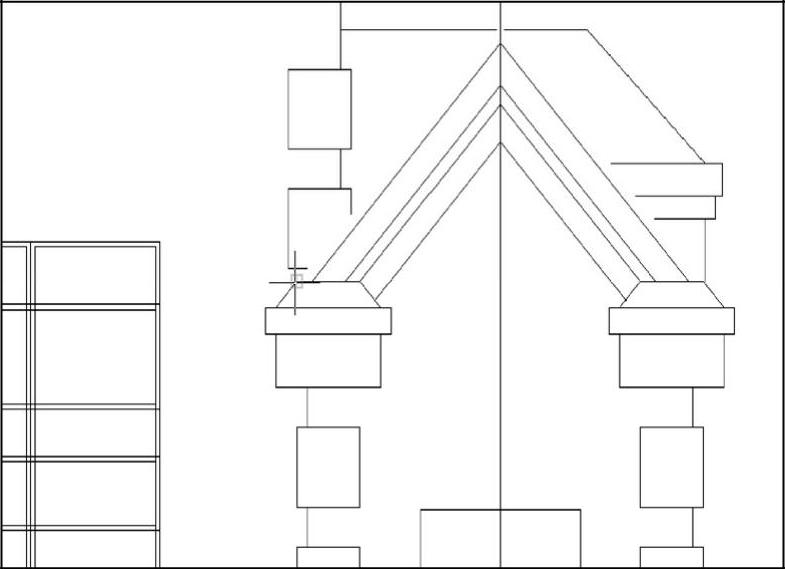

图2-90 光标捕捉的端点
图2-91 补充屋楣
（7）绘制前门圆圈。在命令行中输入“CIRCLE”执行【圆】命令，选择【切点、切点、半径】选择屋楣最里面的两条线为切点所在的线，输入半径为400。确定后，按【空格】重复指令，鼠标拾取所画圆的圆心为圆心，半径输入350，得到图2-92。
（8）绘制窗楣。在命令行中输入“ARC”执行【圆弧】命令，鼠标拾取窗子的右上角点作为起点，输入“e”选定下一输入为端点，鼠标拾取窗子的左上角点作为端点，输入“a”指定包含角为150。结果如图2-93所示。

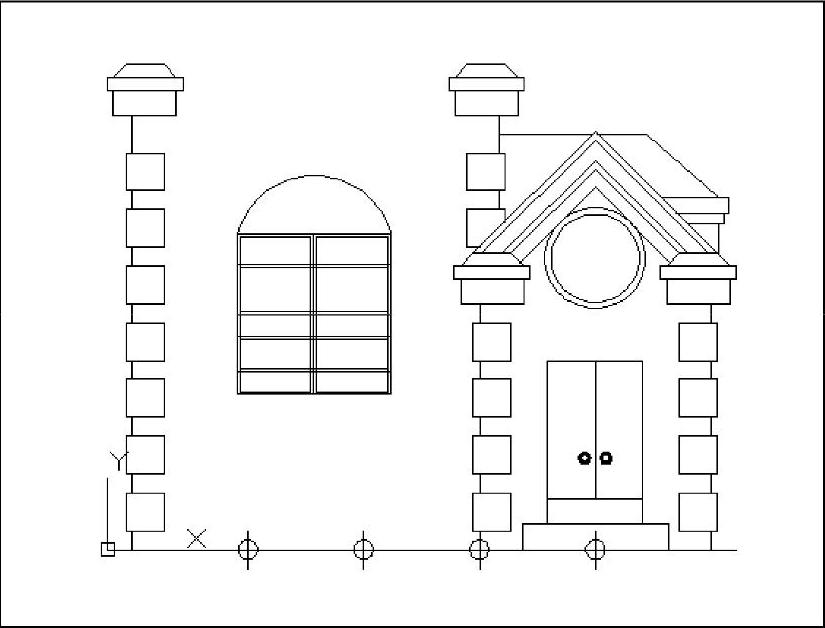

（9）把屋子线段补全。先设定多线样式，新建一个样式，并将其命名为“小屋多线”，样式的设定如图2-94所示，确定后，将其置为当前样式。在命令行中输入“MLINE”执行【多线】命令，输入“j”选择【对正】，输入“b”选定【下】对正。用光标拾取如图2-95所示的两个角点，按〈空格〉键确定输入。接着选择点的样式，具体操作是：选择菜单栏中的【格式】→【点样式】命令，从弹出的【点样式】对话框中选择第一行第一个样式，得到最终图形，如图2-96所示。

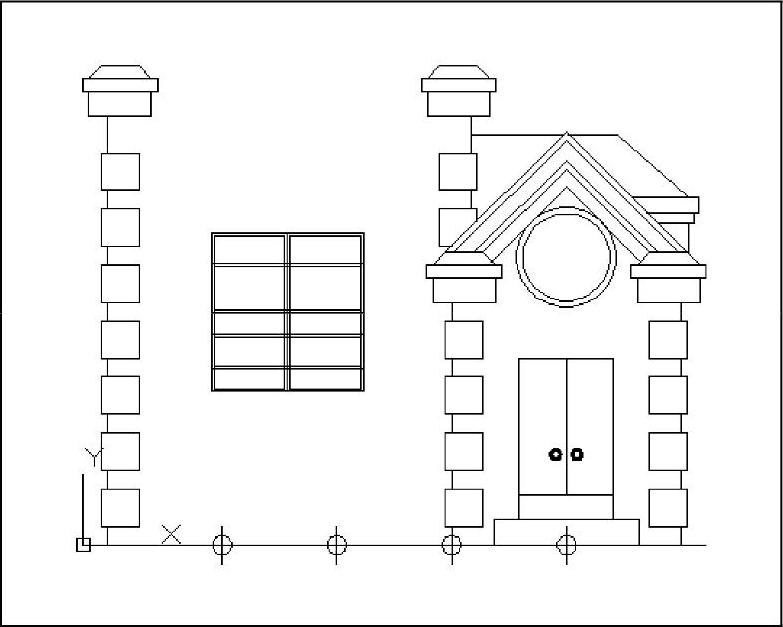

图2-92 绘制前门圆圈
图2-93 绘制窗楣

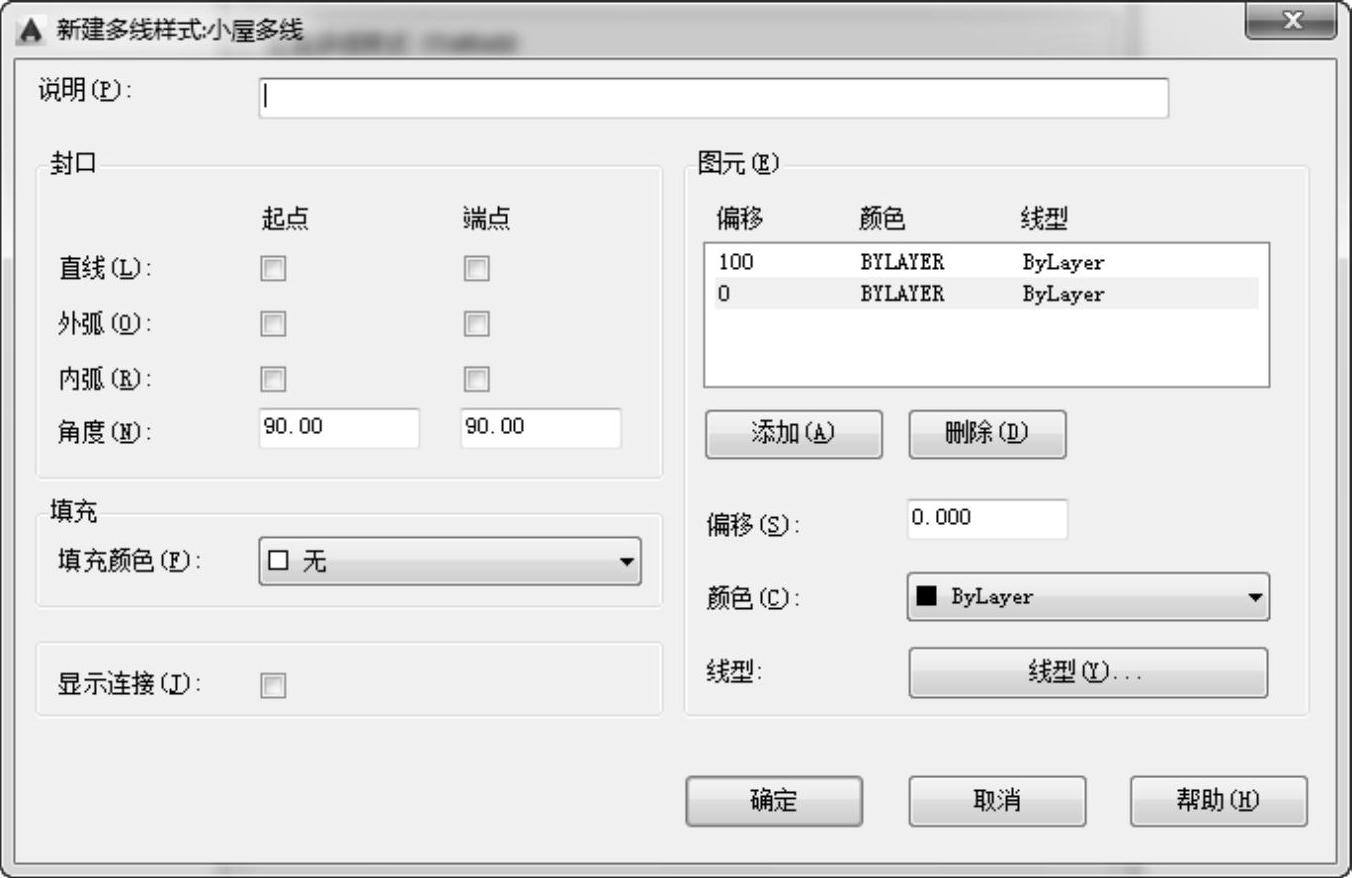

图2-94 多线样式

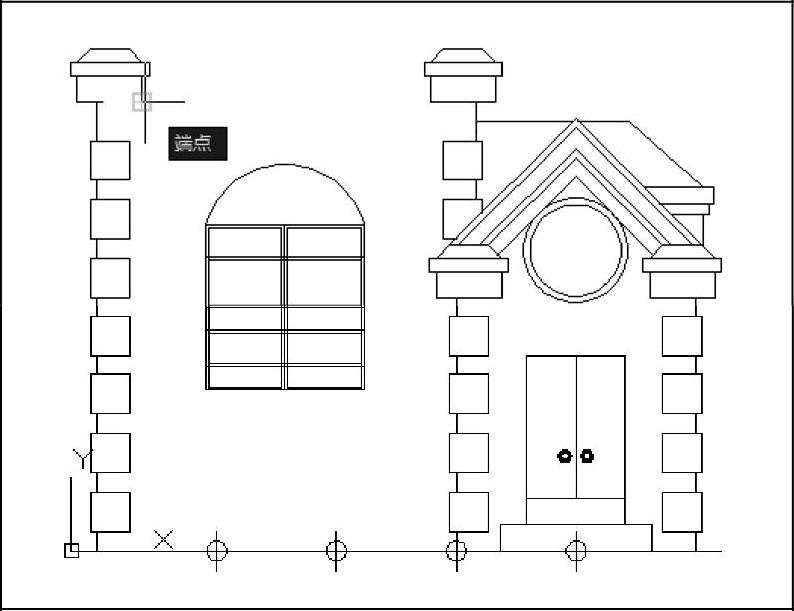

图2-95 鼠标拾取点

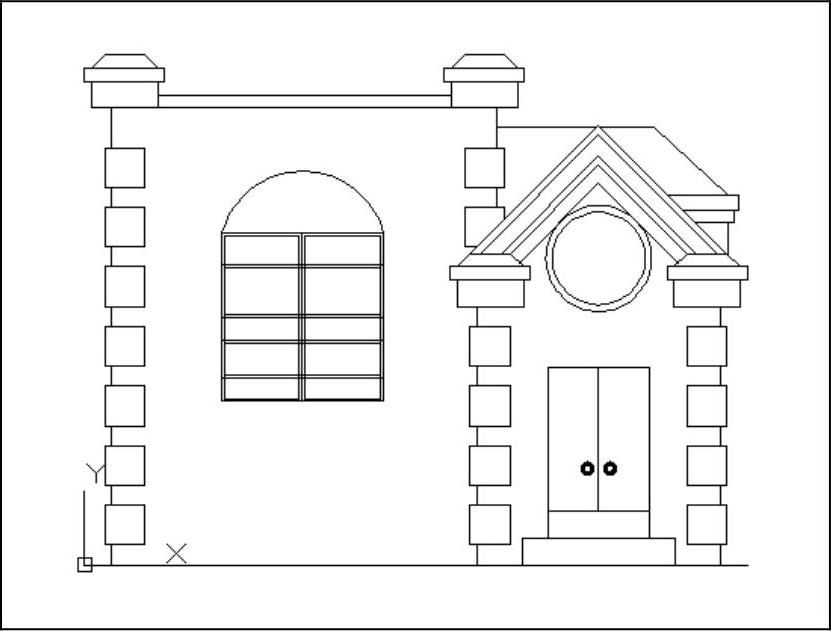

图2-96 最终图形
