结果文件——参见附带光盘“End\Ch2\综合实例1.dwg”；

动画演示——参见附带光盘“AVI\Ch2\综合实例1.avi”。

在绘制室内平面图时，设计者经常需要绘制各种的家具及室内设施。本实例以电话的平面图为例，向读者介绍如何灵活地运用基本绘图命令快速地制图。

电话的平面主视图如图2-58所示。

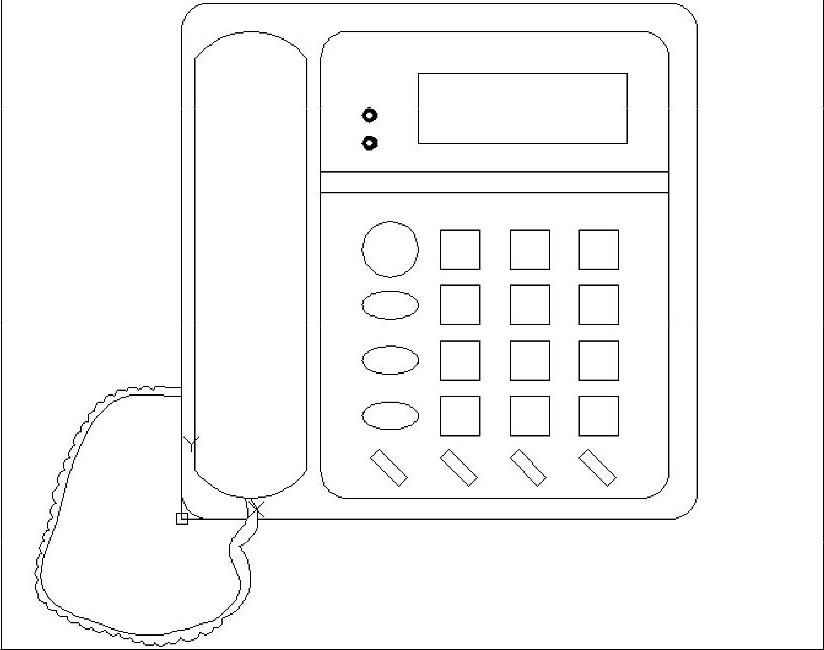

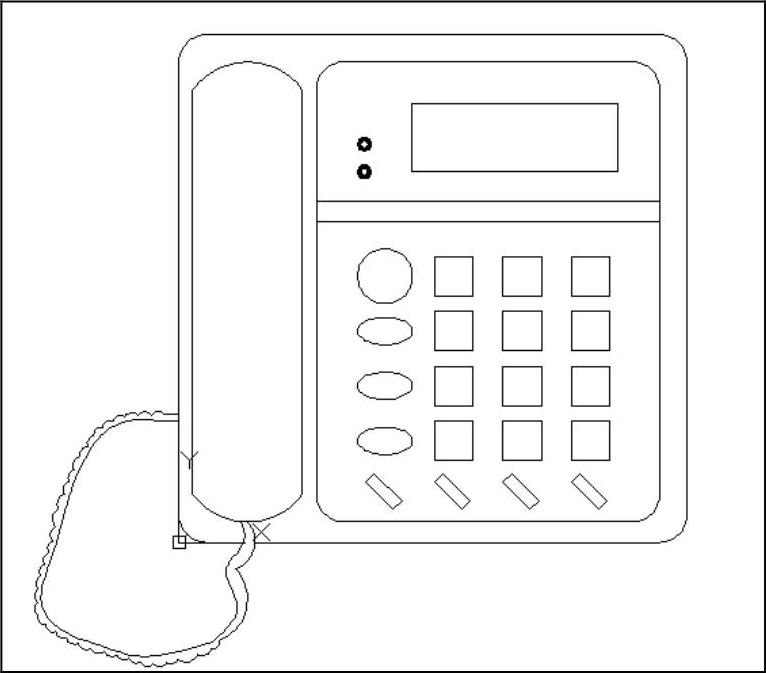

图2-58 电话的平面图

【操作步骤】

（1）在命令行中输入“REC”执行【矩形】命令，绘制起点在原点，圆角为20，370mm×370mm的矩形；按〈空格〉键继续执行【矩形】命令，绘制起点坐标为（100，15），终点坐标为（@250，335），圆角为20的第二个矩形，结果如图2-59所示。

（2）在命令行中输入“LINE”执行【直线】命令，输入“100，234”，确定起点，用鼠标拾取水平向右的内框线上的点为终点的直线1；用同样办法画出起点在（100，249）的直线2。结果如图2-60所示。

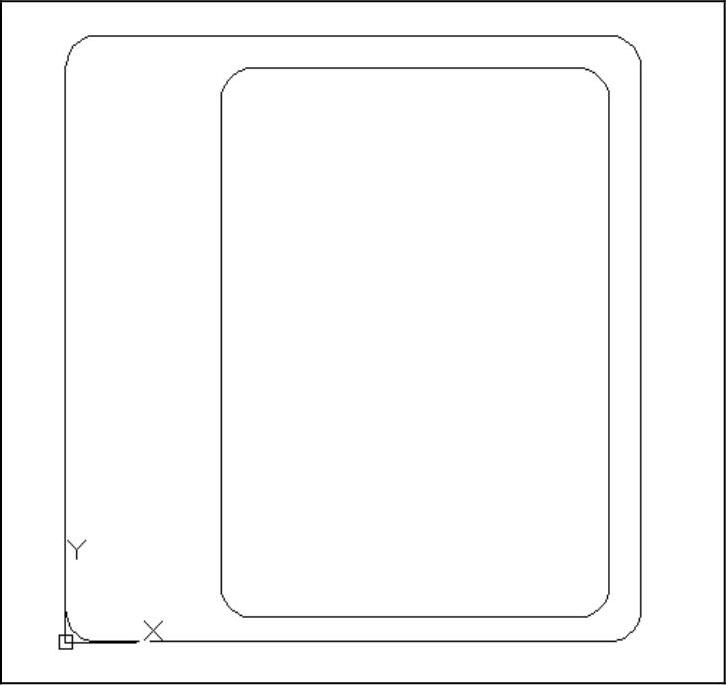

图2-59 电话的基本框架1

图2-60 电话的基本框架2

（3）设置点的样式，在菜单栏中选择【格式】→【点样式（P）】命令，在弹出的【点样式】对话框中选择第二行第三个样式，并单击【确定】按钮；在菜单栏中选择【绘图】→【点（O）】→【定数等分（D）】命令，选择直线1，输入等分数为“5”，得到如图2-61所示的图形。

（4）绘制多线，设置多线样式，在菜单栏中选择【格式】→【多线样式（M）】命令，新建一个样式，并将其命名为【电话辅助线】，基本设定如图2-63所示。以同样方式创建【电话辅助线2】，设定如图2-64所示。单击【确定】按钮后，将【电话辅助线】置为当前样式，在命令行中输入“ML”执行【多线】命令，将【对正】选项设为“上”，将【比例】选项设为“1”，样式默认不改，用光标捕捉节点，选择等分点中最后一点，画出多线垂直于内框下边，如图2-62所示（需要注意的是，用鼠标捕捉节点时，如果在快速捕捉栏中没有选定，可以按住〈Shirt〉键，同时单击鼠标右键，调出捕捉菜单选定节点）。

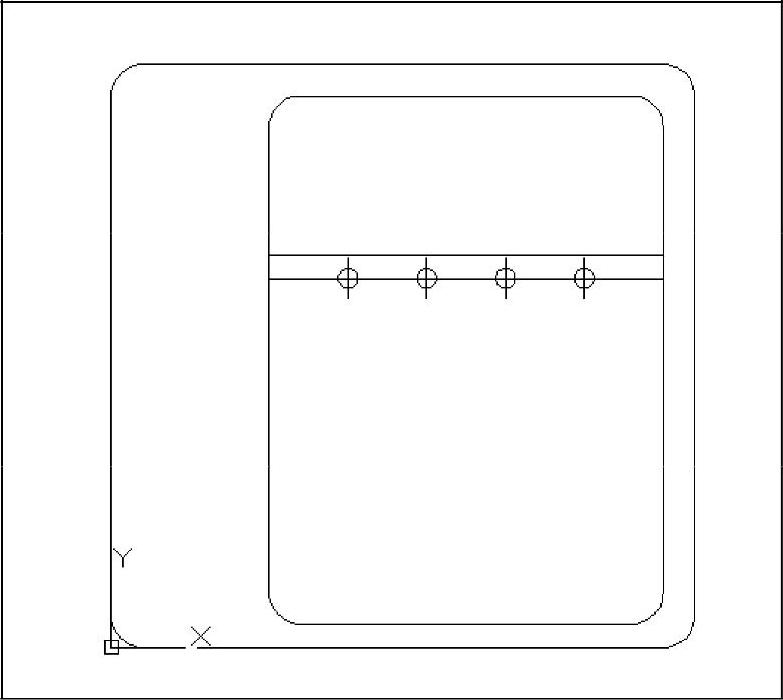

图2-61 电话的基本框架3

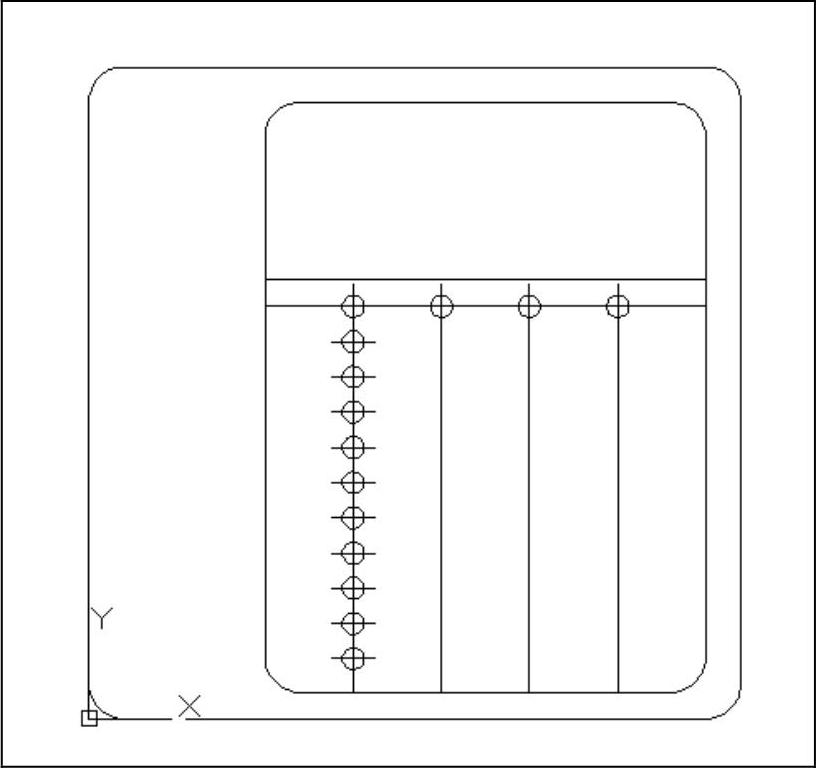

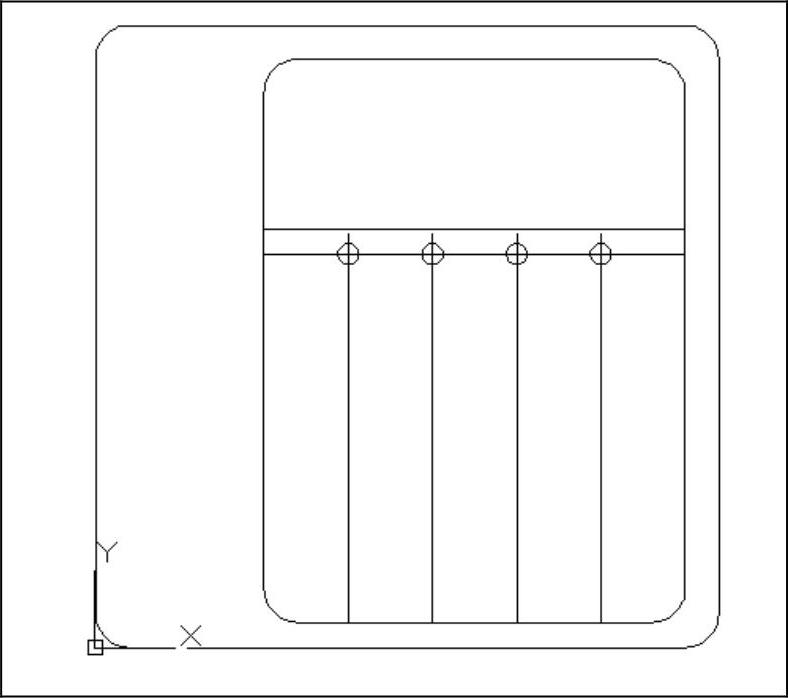

图2-62 电话的多线辅助线

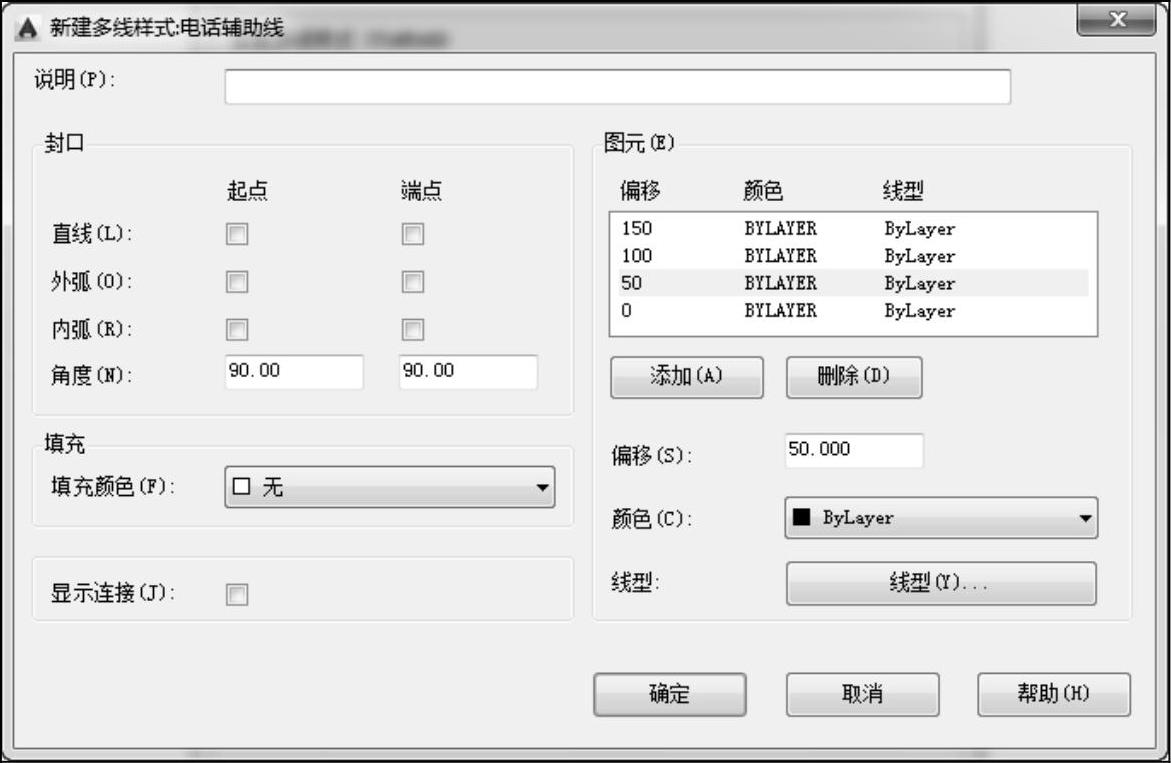

图2-63 电话辅助线的多线样式设定

在多线最左边的那条线上覆盖一条直线（或者分解多线，分解命令在后面章节会说明），然后在菜单栏中选择【绘图】→【点（O）】→【定距等分（M）】命令，选择覆盖的直线，等分距离为20mm。结果如图2-65所示。

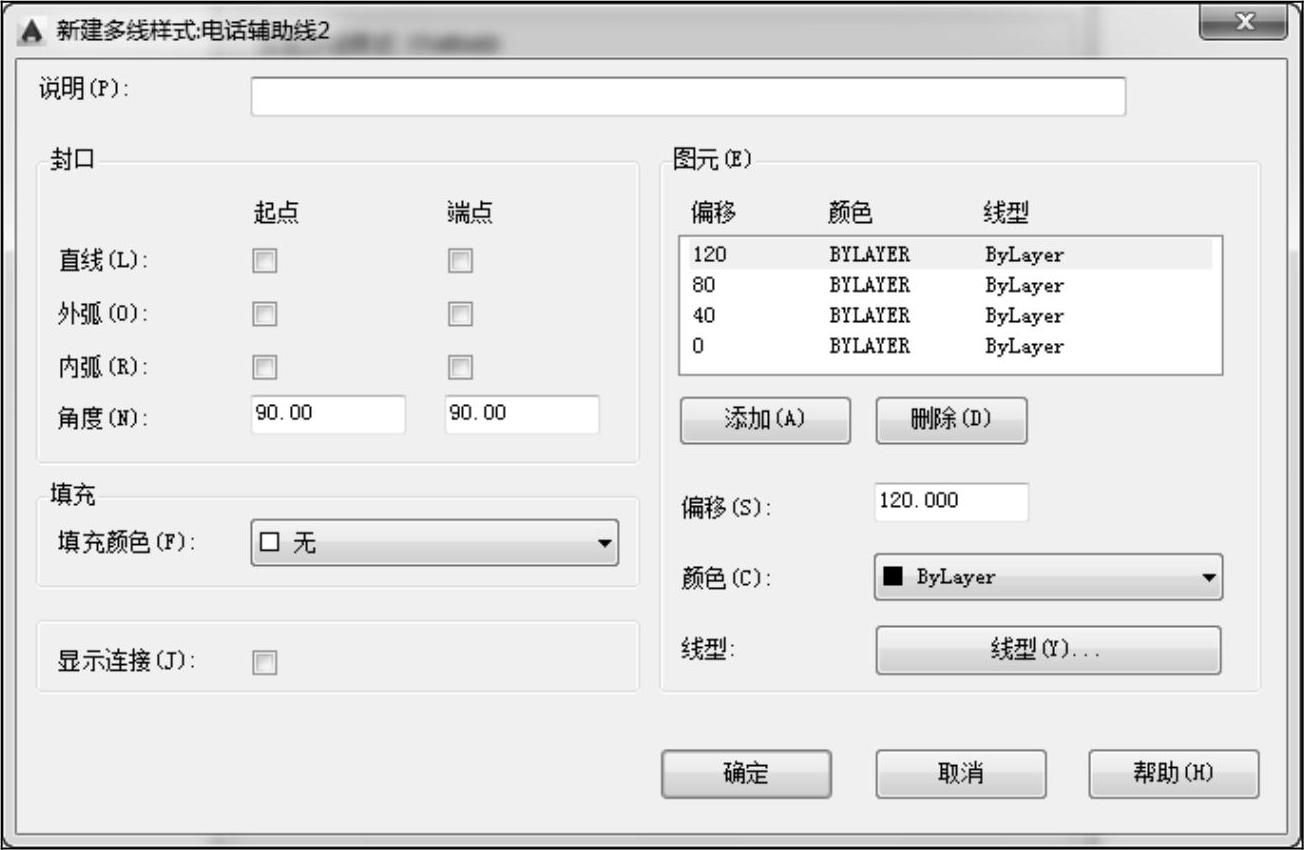

图2-64 电话辅助线2的多线样式设定

（5）在菜单栏中选择【格式】→【多线样式（M）】命令，在弹出的【多线样式】对话框中把【电话辅助线2】置为当前样式；在命令行中输入“ML”调用【多线】命令，将【对正】选项设为“上”，将【比例】选项设为“1”，样式默认不改；将光标移动到定距等分点的第二个点水平向左延伸的内矩形边上，按水平右向画出多线。结果如图2-66所示。

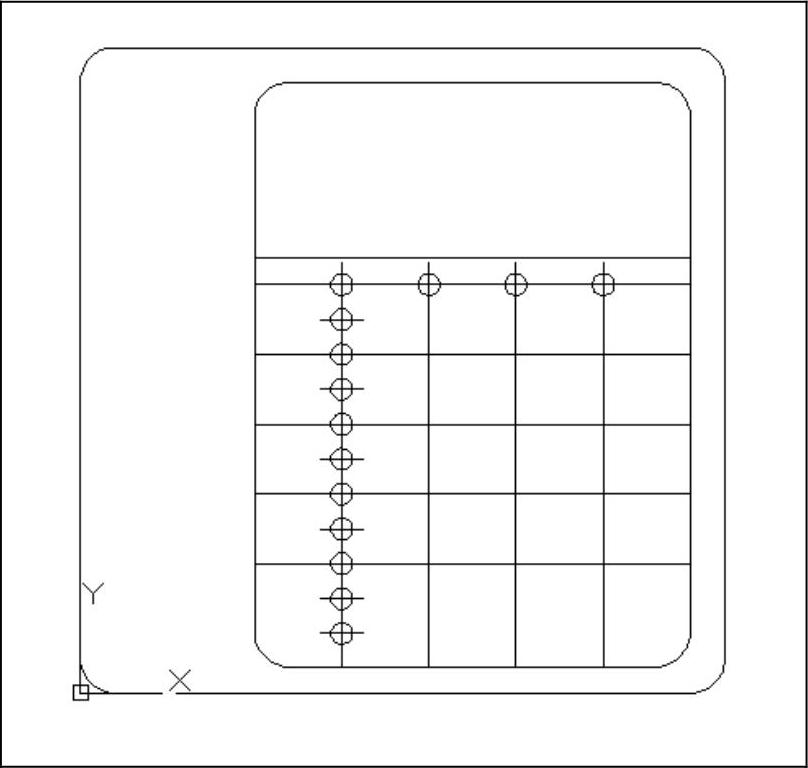

图2-65 定距等分

图2-66 电话辅助线2

（6）在工具栏中单击【多边形】按钮，在命令行中输入侧面数“4”，选择中心点为辅助线的交点，绘制内接于半径为20mm的圆的正方形，重复输入12次，得到如图2-67所示的图形。

（7）在工具栏中单击【圆】按钮，以定距等分点的第二个点为圆心，画出一个半径为20mm的圆，结果如图2-68所示。

图2-67 绘制电话按键1

图2-68 绘制电话按键2

（8）在工具栏中单击【椭圆】按钮，分别以定距等分点第四、第六、第八个点为中心，轴的端点选定为上面所画圆的最右点竖直下来与辅助线的交点，如图2-69所示虚线的交点，另一轴长为10mm，绘制椭圆，得到如图2-70所示的图形。

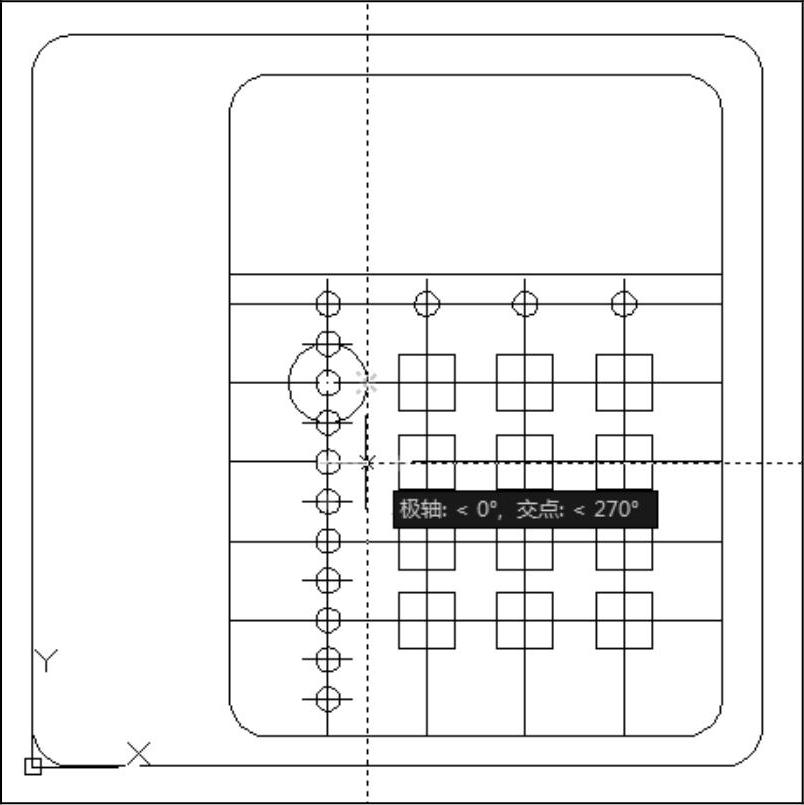

图2-69 绘制电话按键3

图2-70 绘制电话按键4

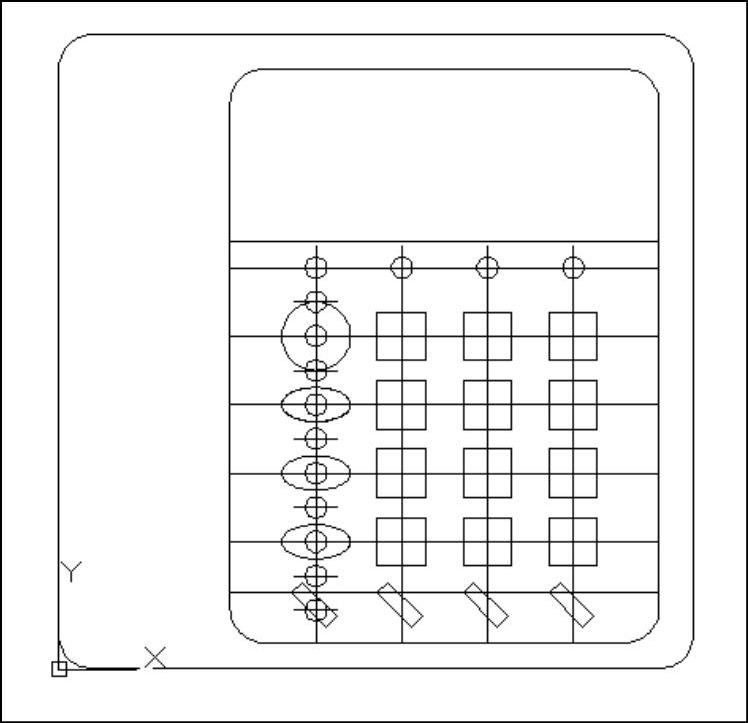

（9）画出一条辅助线。起点坐标为（100，44），终点坐标为（350，44），在工具栏中单击【矩形】按钮绘制矩形，矩形的第一个点如图2-71所示，即正方形左下角直下来的与新画辅助线的交点。选定后，输入“r”调整矩形的旋转角度，输入“-45”。新画矩形的长度为上面正方形的边长长度，宽度为9mm，输入过程如图2-72所示。重复输入4次，得到如图2-73所示的图形。

（10）绘制话筒，在工具栏中单击【多段线】命令，先输入起点坐标为（10，35），输入“a”选定下一输入为圆弧；再输入“s”选定下一输入为圆弧的第二个点，第二个点的坐标为（50，15），端点为（90，35）；然后下一个输入为直线，输入“l”选定直线的下一点，其坐标为（90，330）；再输入“a”选定下一输入为圆弧，再输入“s”选定下一输入为圆弧的第二点，第二个点的坐标为（50，350），端点为（10，330）；输入“l”选定下一输入为直线；最后输入“c”闭合多段线，得到如图2-74所示的图形。

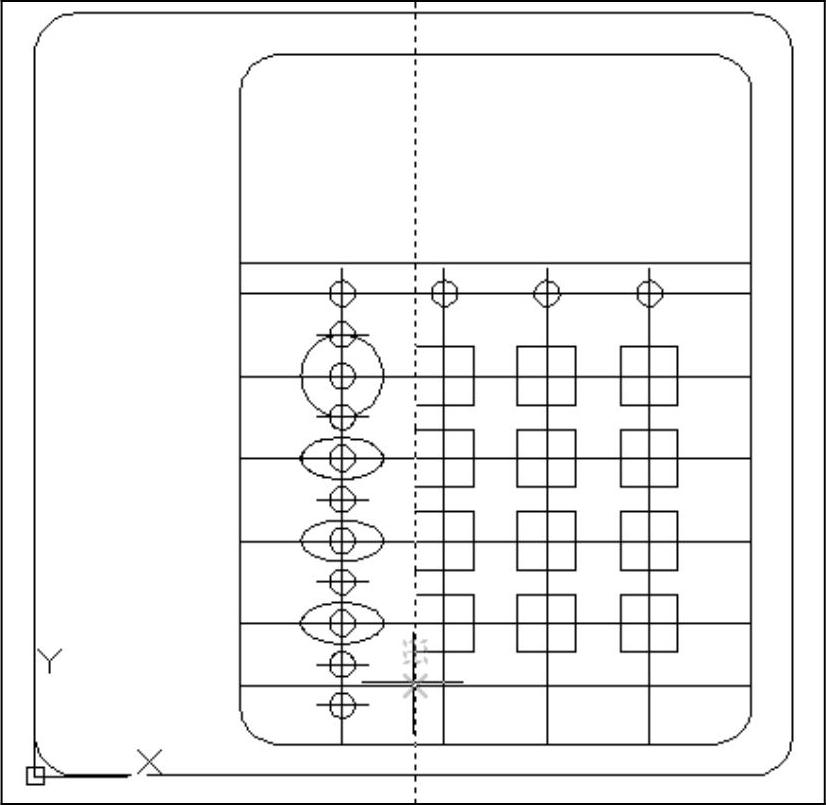

图2-71 绘制电话按键5

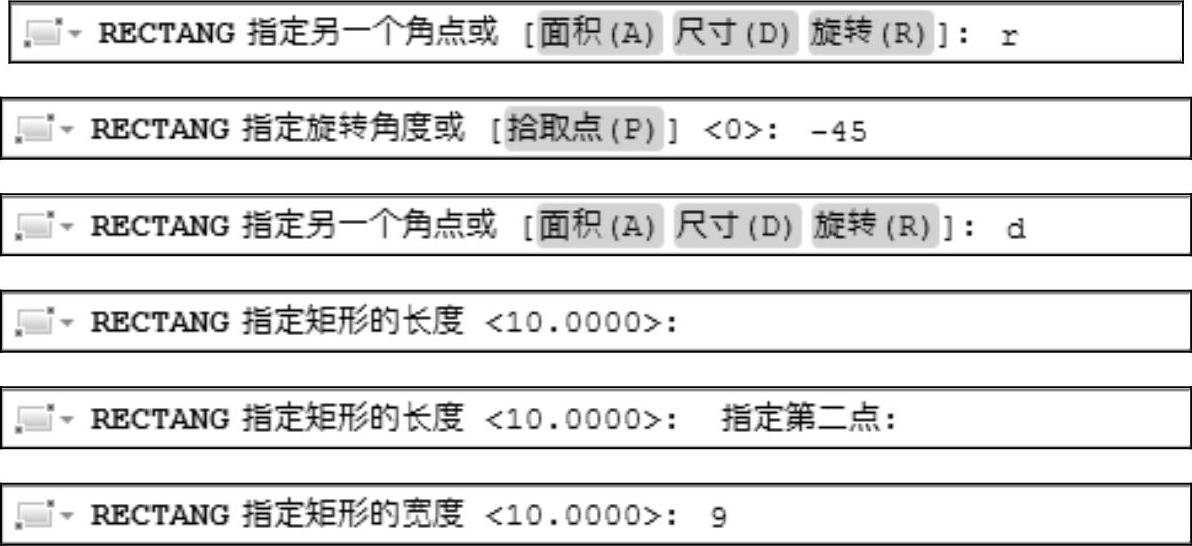

图2-72 绘制电话按键4

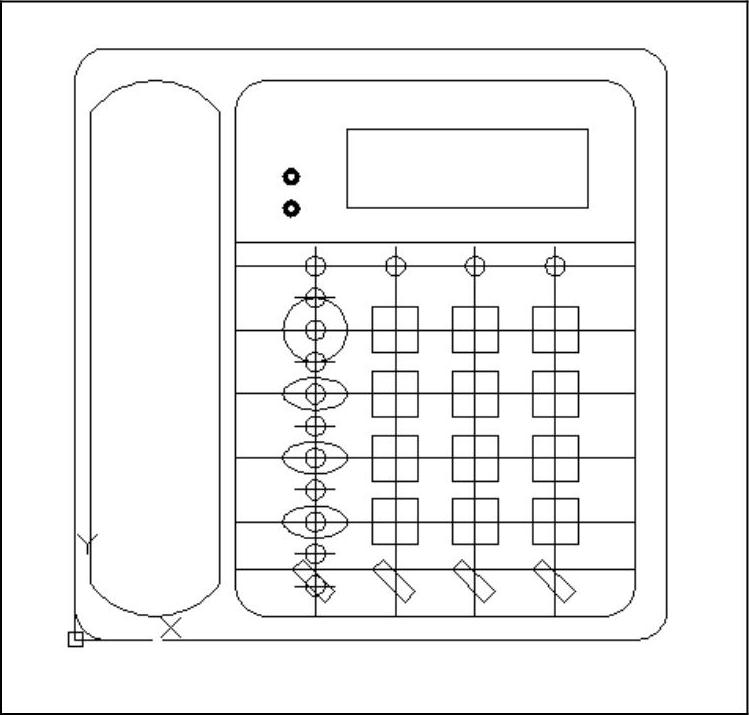

（11）绘制屏幕和指示灯，在工具栏中单击【矩形】按钮，先把圆角和倒角设定为0，指定第一个点为（170，270），输入“r”把旋转角设定为0，然后输入下一点（370，370）并按【Enter】键确定。再在菜单栏中选择【绘图】→【圆环（D）】命令，绘制内径为5mm，外径为10mm，中心点分别在（135，270）、（135，290）的圆环，得到如图2-75所示的图形。
