AutoCAD2015教程：绘制圆环，步骤详解
【摘要】：在AutoCAD 2015制图中，圆环的创建实际上是绘制两个内外圆，并在其内部填充的过程。选好5个点后，按两次〈空格〉键确定输入和重复上次指令，再输入“200”，“250”，绘制一个内径为200mm、外径为250mm的圆环，同样拾取正五边形的5个角，得到结果如图2-54所示。
在AutoCAD 2015制图中，圆环的创建实际上是绘制两个内外圆，并在其内部填充的过程。
【圆环】命令的调用方法如下。
■ 选择菜单栏中的【绘图】→【圆环】命令。
■ 在命令行中输入“DONUT”，然后按〈Enter〉键。
执行【圆环】命令后，命令行会出现如下提示信息。
按照提示输入圆环的内径后，命令行会出现如下提示信息。
输入内、外径长度后，命令行会出现如下提示信息。
输入中心点，按照提示就能得到所需的图形。
思路·点拨
执行【SETVAR】命令，按〈Enter〉键确认；在命令行提示下输入变量名“fillmode”并按〈Enter〉键确定；输入变量的新值为“0”，表示填充模式系统变量设置为不填充，此后绘制的圆环为虚幻。
【光盘文件】
动画演示——参见附带光盘中的“AVI\Ch2\2-5.3.avi”文件。
【操作步骤】

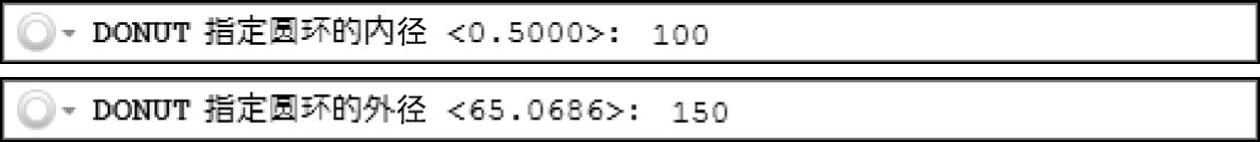

（1）先绘制一个中心在原点，内接于半径为200mm的圆的正五边形。具体步骤为：在菜单栏中选择【绘图】→【圆环（D）】命令；或者在命令行中输入命令：“DONUT”，然后按〈空格〉键或〈Enter〉键绘制圆环。绘制圆环时，先确定内径，输入“100”；再确定外径，输入“150”。命令行会出现如下提示信息。
（2）分别拾取正五边形的5个角，如图2-53所示。
（3）选好5个点后，按两次〈空格〉键确定输入和重复上次指令，再输入“200”，“250”，绘制一个内径为200mm、外径为250mm的圆环，同样拾取正五边形的5个角，得到结果如图2-54所示。
