AutoCAD2015教程：绘制椭圆弧
【摘要】：椭圆弧是椭圆上的部分线段，在AutoCAD 2015中，绘制椭圆和绘制椭圆弧的命令都是一样的，只是相对的内容不同。图2-42 定义长轴和旋转角绘制椭圆示例2-2 绘制椭圆动画演示——参见附带光盘“AVI\Ch2\示例2-4.avi”。图2-44 绘制左端椭圆输入椭圆指令：“EL”，指定轴端点在直线的右端点，另一端点为直线中点，指定轴的端点为直线右端点，单击鼠标左键进行选择，另一条半轴长度为2000mm，如图2-45所示。
椭圆弧是椭圆上的部分线段，在AutoCAD 2015中，绘制椭圆和绘制椭圆弧的命令都是一样的，只是相对的内容不同。
【光盘文件】
动画演示——参见附带光盘中的“AVI\Ch2\4-4.avi”文件。
【操作步骤】
（1）在工具栏中单击【圆弧】按钮
；或者在菜单栏中选择【绘图】→【椭圆】→【圆弧（A）】命令；或者在命令行中输入命令：“ELLIPSE”，然后按〈空格〉键或〈Enter〉键，输入“a”选定圆弧，命令行会出现如下提示信息。

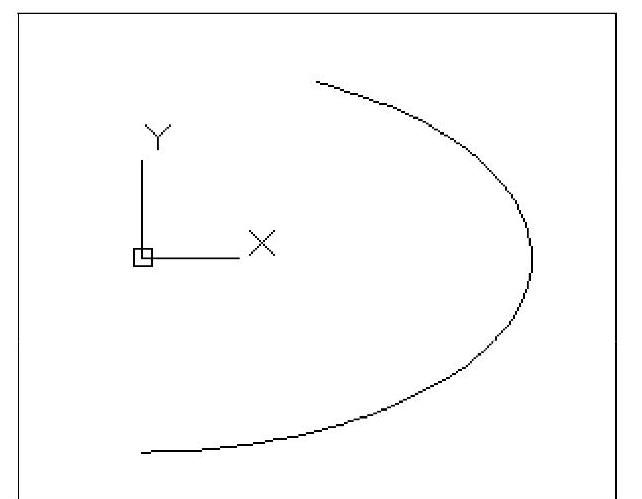

（2）按提示输入椭圆弧的轴端点或中心点，输入“c”选定椭圆中心点，确定中心点坐标为（0，0），轴的端点（100，0），指定另外一条半轴长度（0，0），起点角-90°，端点角45°，即可得到如图2-42所示的图形。
图2-42 定义长轴和旋转角绘制椭圆
示例2-2 绘制椭圆
动画演示——参见附带光盘“AVI\Ch2\示例2-4.avi”。
本示例将利用3种不同的椭圆命令绘制椭圆组合体，结果为附带光盘目录下的“Start\ Ch2\示例2-4.dwg”。图形如图2-43所示。
图2-43 椭圆组合体
【操作步骤】
（1）绘制一条水平方向长度为5000mm的直线作为辅助线。

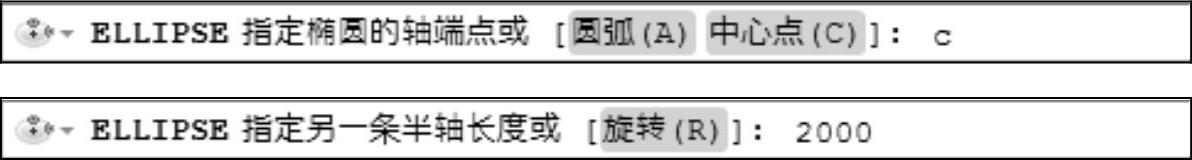

（2）输入椭圆命令：“EL”（EL为绘制椭圆的快捷指令），指定轴端点在直线的左端点，另一端点为（-1000，0），另外一条半轴长为3000mm，如图2-44所示。
图2-44 绘制左端椭圆
（3）输入椭圆指令：“EL”，指定轴端点在直线的右端点，另一端点为直线中点，指定轴的端点为直线右端点，单击鼠标左键进行选择，另一条半轴长度为2000mm，如图2-45所示。
图2-45 绘制外椭圆

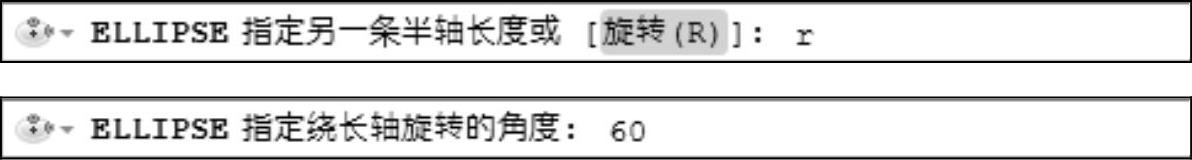

（4）输入椭圆指令：“EL”，指定轴的端点为直线右端点，单击鼠标左键进行选择，另一条半轴端点在直线的中点，单击鼠标左键进行选择，最后指定输入椭圆旋转角度为60°，如图2-46所示。
图2-46 绘制内椭圆

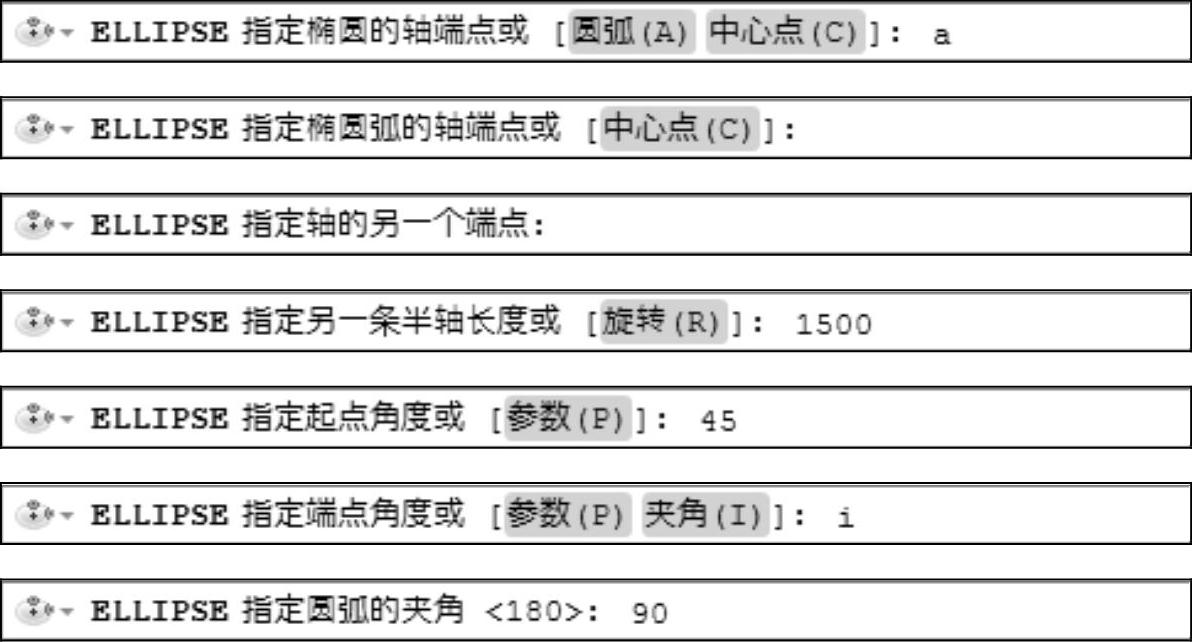

（5）输入椭圆指令：“EL”，指定输入的为椭圆弧，选择椭圆弧的起始端点为直线的左端点，另一个端点为直线的中点，另一条半轴长为1500mm，指定椭圆弧起始角度为45°，输入【i】选择包含角度，包含角为90°，具体操作如图2-47所示，即可得到最终图形。
图2-47 绘制内椭圆弧
