在菜单栏中选择【绘图】→【圆弧】,弹出如图2-33所示的子菜单。用户可以选定自己所需要的绘制圆弧的方式进行绘制。这里需要说明的是,若选择【继续】命令则系统会捕捉用户所画图案的最后一个端点作为起点,再选择另外一个端点作为圆弧的终点,画出和最后一条线相切的圆弧。示例2-1 绘制圆弧
动画演示——参见附带光盘“AVI\Ch2\示例2-3.avi”。
本示例将利用5种不同的圆弧命令绘制梅花图案,结果为附带光盘目录下“Start\Ch2\示例2-3.dwg”,图形如图2-34所示。

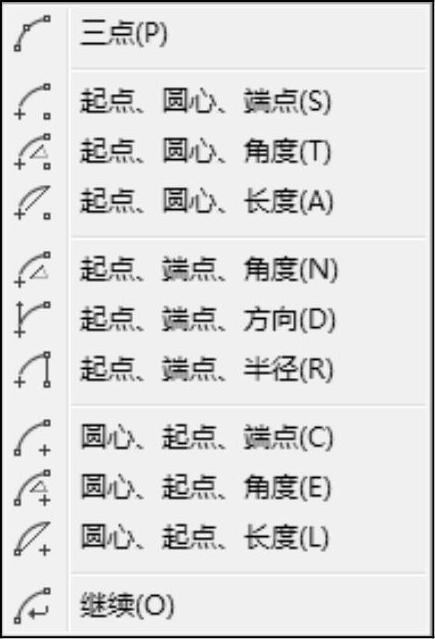

图2-33 圆弧菜单

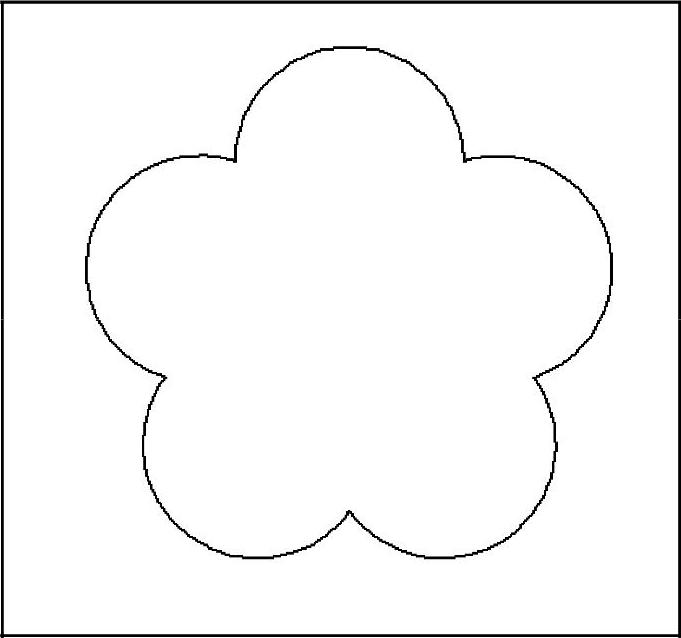

图2-34 梅花图案
【操作步骤】

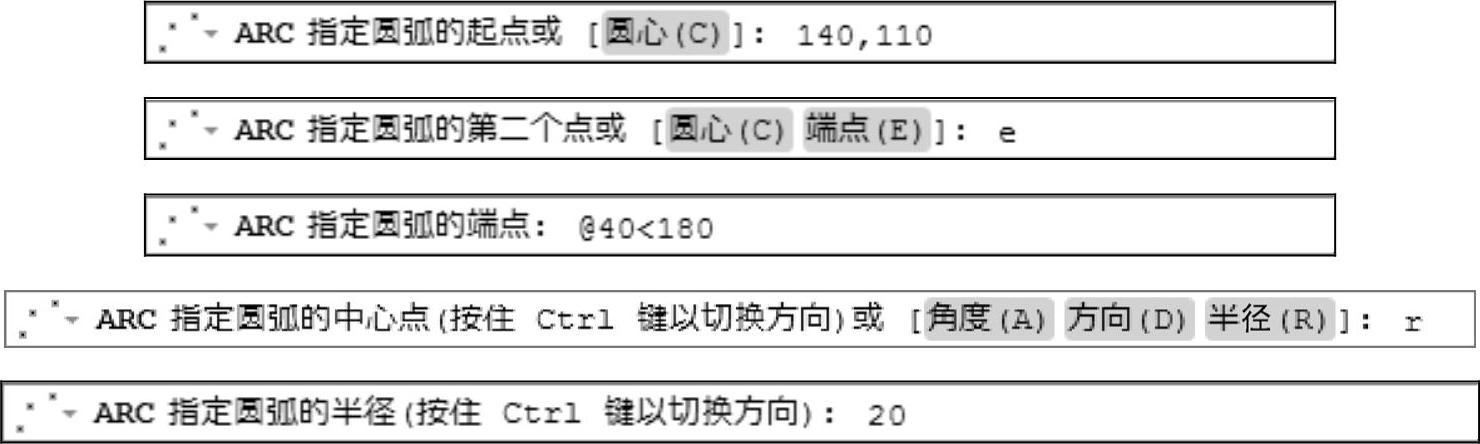

(1)执行【圆弧】命令(ARC),指定圆弧的起点坐标(140,110),指定圆弧的端点(即输入“e”)坐标(@40<180),指定圆弧的半径(即输入“r”,下同)为20。具体过程如图2-35所示。
图2-35 梅花第一片花瓣

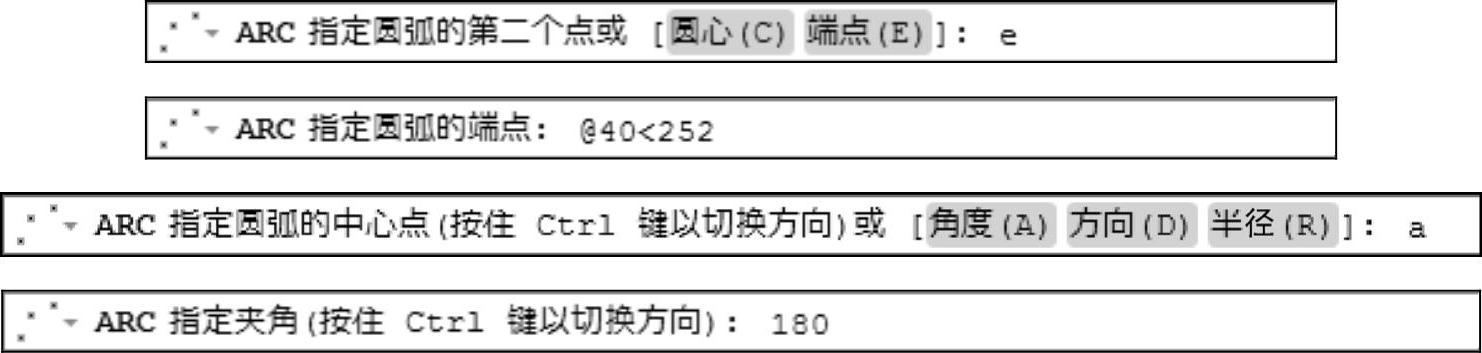

(2)执行【圆弧】命令(ARC),指定圆弧的起点为上一段圆弧的左端点,单击鼠标左键,指定圆弧的端点坐标(@40<252),指定圆弧的包含角为180°。具体过程如图2-36所示。
图2-36 梅花第二片花瓣

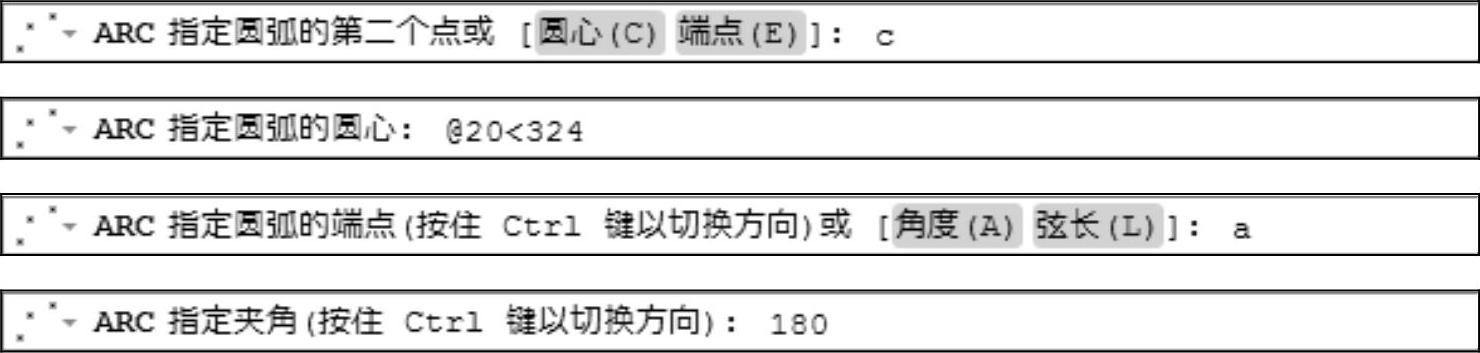

(3)执行【圆弧】命令(ARC),指定圆弧的起点为上一段圆弧的下端点,单击鼠标左键,指定圆弧的圆心坐标(@20<324),指定圆弧的包含角为180°。具体过程如图2-37所示。
图2-37 梅花第三片花瓣

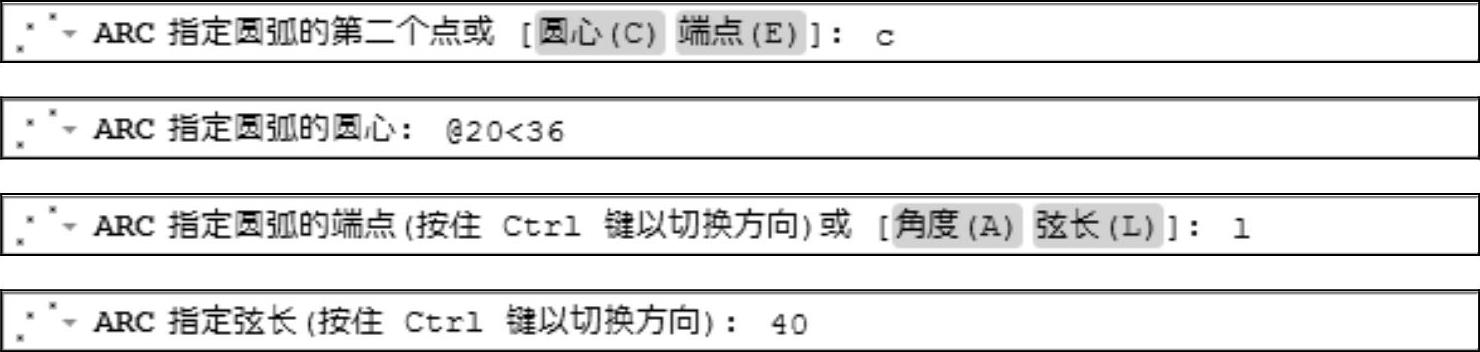

(4)执行【圆弧】命令(ARC),指定圆弧的起点为上一段圆弧的右端点,单击鼠标左键,指定圆弧的圆心坐标(@20<36),指定圆弧的弦长为40。具体过程如图2-38所示。
图2-38 梅花第四片花瓣

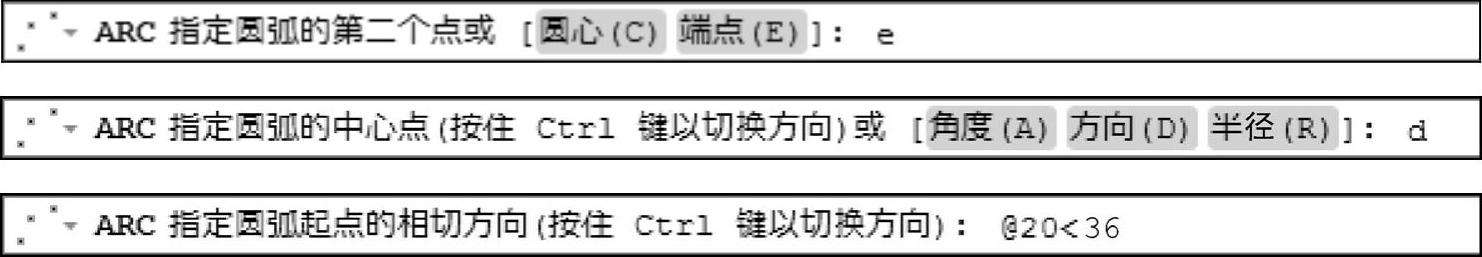

(5)执行【圆弧】命令(ARC),指定圆弧的起点为上一段圆弧的上端点,单击鼠标左键,指定圆弧的端点为第一段圆弧的右端点,指定圆弧的方向为@20<36。具体过程如图2-39所示。
图2-39 梅花第五片花瓣
