AutoCAD2015建筑设计制图-绘制多段线

2023-09-22 理论教育版权反馈

【摘要】：■ 选择菜单栏中的“绘图”→“多段线”命令。执行命令后，命令行会出现如下提示信息。以与前一线段相同的角度并按指定的长度绘制直线段。放弃最近一次添加到多段线上的直线段。在工具栏中单击按钮；或者在命令行中输入命令：“PLINE”，然后按〈空格〉键或〈Enter〉键。图2-17 绘制一圆弧图2-18 绘制新的直线输入“A”，表示下一输入为圆弧，再输入“CL”闭合圆弧，结果如图2-19所示。图2-19 绘制多段线结果

二维多段线是作为单个平面对象创建的相互连接的线段序列，可以创建直线段、圆弧段或者两者的组合线段。

【多段线】命令的调用方法如下。

■ 选择菜单栏中的“绘图”→“多段线”命令。

■ 单击工具栏中的【多段线】按钮。

■ 在命令行中输入“PLINE”，然后按〈Enter〉键。

执行【多段线】命令后，命令行会出现如下提示信息。

在绘图区域选择线的起点，单击鼠标左键完成对象选择。或者输入所需要的坐标点，按〈空格〉键确定输入。命令行会出现如下提示信息。

这里有【圆弧（A）】、【半宽（H）】、【长度（L）】、【放弃（U）】和【宽度（W）】5个选项，下面将对它们作详细说明。

（1）【圆弧（A）】选项。该选项的输入方式和绘制圆弧命令很相似，具体请参照下文绘制圆弧的画法。

（2）【半宽（H）】选项。该选项可分别指定每一段起点的半宽和端点的半宽值。所谓半宽就是指多段线的中心到其一边的宽度，即宽度的一半。改变后的取值将成为后续线段的默认宽度。

（3）【长度（L）】选项。以与前一线段相同的角度并按指定的长度绘制直线段。如果前一线段为圆弧，将绘制一条直线与圆弧相切。

（4）【放弃（U）】选项。放弃最近一次添加到多段线上的直线段。

（5）【宽度（W）】选项。该选项可分别指定多段线上每一段起点的宽度和端点的宽度值。改变后的取值将成为后续线段的默认宽度。

思路·点拨

多段线的画法基本与直线相同，用户主要应注意的是，多段线包含圆弧、半宽、长度、宽度等选项，相对直线较为灵活。

【光盘文件】

动画演示——参见附带光盘中的“AVI\Ch2\2-1.3.avi”文件。

【操作步骤】

（1）在工具栏中单击【多段线】按钮；或者在命令行中输入命令：“PLINE”（默认快捷键PL），然后按〈空格〉键或〈Enter〉键。指定起点，比如（0，0）并按〈空格〉键确定，命令行会出现如下提示信息。

（2）多段线默认输入是直线，输入坐标“100，0”，就会出现长为100mm的直线，然后选定下一步需要绘制的图案，比如输入“A”，命令行会出现如下提示信息。表示下一图案为绘制圆弧（关于圆弧的绘制在下一节会讲到，这里不作详细介绍），输入坐标“100，100”，即出现如图2-17所示的图案。

（3）现在默认输入继续为圆弧。或者重新选择需要输入的基本图样，比如输入“L”表示重新选定下一输入为直线。再输入坐标“@-100，0”，画出新的直线，如图2-18所示。

图2-17 绘制一圆弧

图2-18 绘制新的直线

（4）输入“A”，表示下一输入为圆弧，再输入“CL”闭合圆弧，结果如图2-19所示。

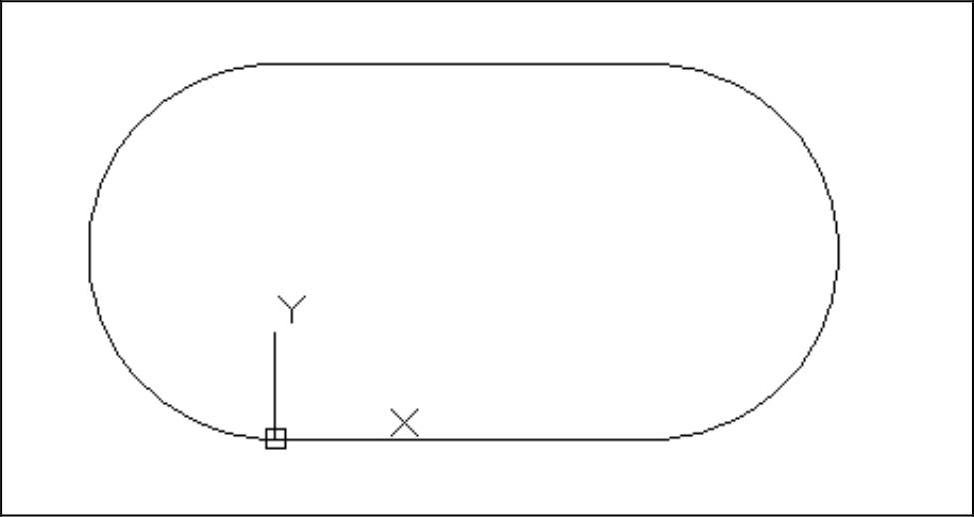

图2-19 绘制多段线结果
