多线是由多条线段构成的平行线，线段之间的间距是恒定的，用户可以自定义多线的线型和线条数量。在绘制多线之前，用户需要先设置多线样式。

【多线】命令的调用方法如下。

■ 选择菜单栏中的【绘图】→【多线】命令。

■ 在命令行中输入“MLINE”，然后按〈Enter〉键。

执行【多线】命令后，命令行会出现如下提示信息。

这里有【对正（J）】、【比例（S）】和【样式（ST）】3个选项下面将对它们作详细说明。

（1）【对正（J）】选项。该选项用于设置绘制多线时，所对应的基点为多线中的那个点。具体应用参照后文示例。

（2）【比例（S）】选项。该选项用于选定输入的多线和图纸的比例。

（3）【样式（ST）】选项。该选项用于选定用户需要输入的样式。

思路·点拨

多线的画法基本与直线相同，用户主要应注意在绘制多线之前需要先设置多线样式。

【光盘文件】

动画演示——参见附带光盘中的“AVI\Ch2\2-2.avi”文件。

【操作步骤】

（1）在菜单栏中选择【格式】→【多线样式】命令，弹出【多线样式】对话框，如图2-8所示，在该对话框中单击【新建】按钮。

（2）在弹出的【创建新的多线样式】对话框中输入新样式名“新样式1”，单击【继续】按钮，如图2-9所示。

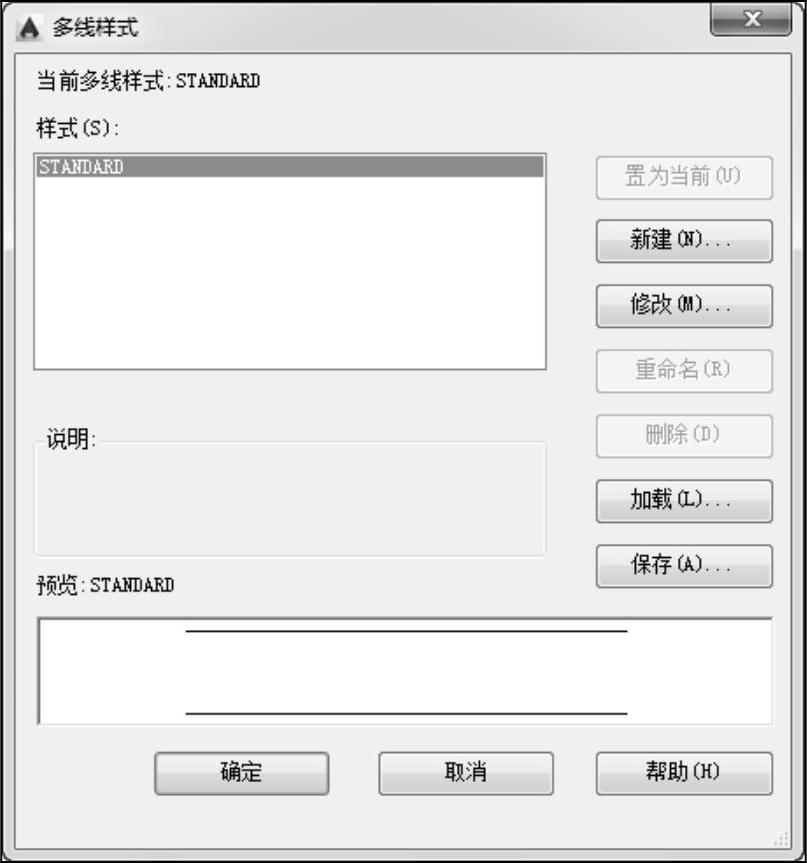

图2-8 单击【新建】按钮

图2-9 创建新多线样式

（3）在弹出的【新建多线样式：新样式1】对话框的【说明】文本框中输入“间距”，如图2-10所示。

图2-10 输入说明

（4）在【新建多线样式：新样式1】对话框的【图元】选项组中连续两次单击【添加】按钮添加图元，如图2-11所示。

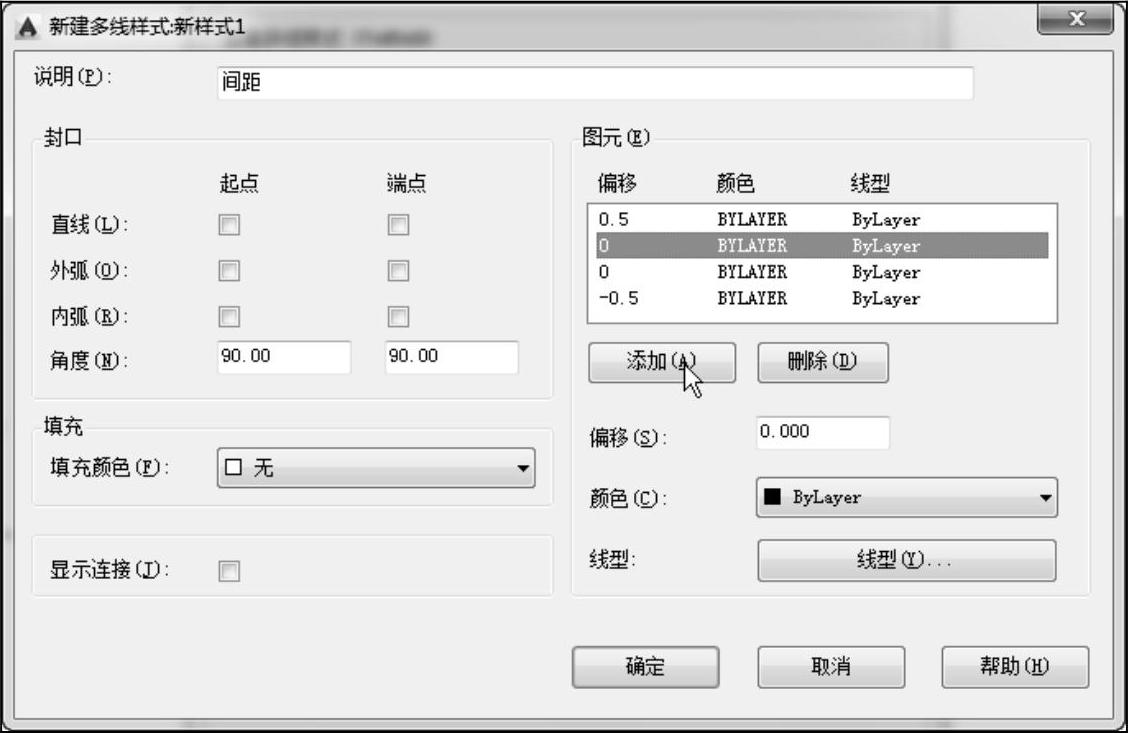

图2-11 单击【添加】按钮

（5）在【新建多线样式：新样式1】对话框中单击【线型】按钮，弹出【选择线型】对话框，从【已加载的线型】列表框中选择一种线型，然后单击【确定】按钮，如图2-12所示。

（6）在【图元】选项组中，单击要修改的多线样式；在下方【偏移】文本框中输入要修改的距离，在【颜色】下拉列表框中选择所要修改的颜色；单击“线型”按钮，在弹出的【选择线型】对话框中修改线型，然后单击【确定】按钮，如图2-13所示。

图2-12 选择一种线型

图2-13 修改图元参数

（7）返回【多线样式】对话框，选中新建的多线样式，然后单击【置为当前】按钮，多线样式创建结束，如图2-14所示。

（8）多线样式设置好后，用户就可以绘制多线了。在菜单栏中选择【绘图】→【多线】命令，或者在命令行中输入命令：“MLINE”（默认快捷键ML），然后按〈空格〉键或〈Enter〉键，命令行提示信息如下。

（9）选择对正方式，多线的创建基点，其中有“上”“无”“下”3种对正方式，如图2-15所示，都是选定原点（0，0）为基点；【比例】则是可以改变其多线各线间的间隔比例；“样式”则是快速选择多线的样式，输入样式的名字选择。

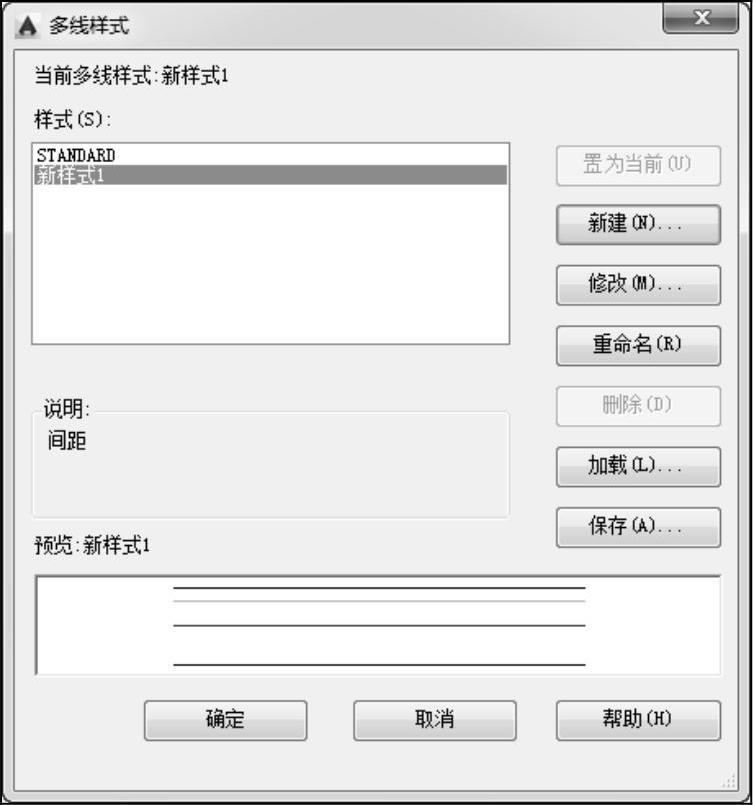

图2-14 单击【置为当前】按钮

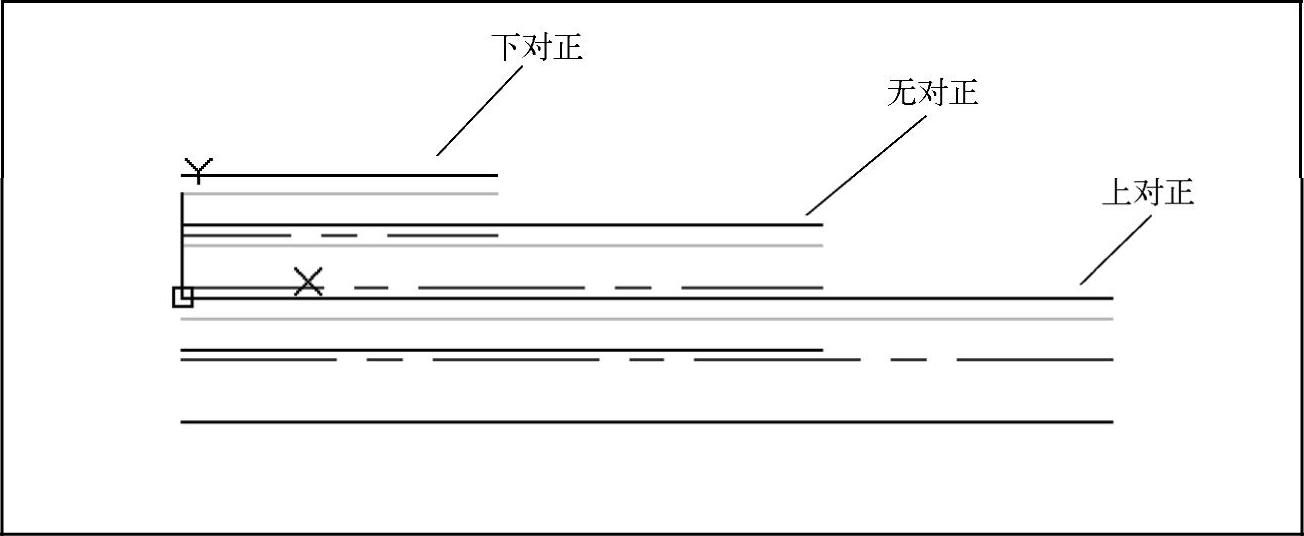

图2-15 对正多线

（10）要使多线闭合，用户可以在绘制最后一条多线前于命令行输入“C”，然后按〈空格〉键确定，系统会自动将多线的起点与结束点闭合，如图2-16所示。

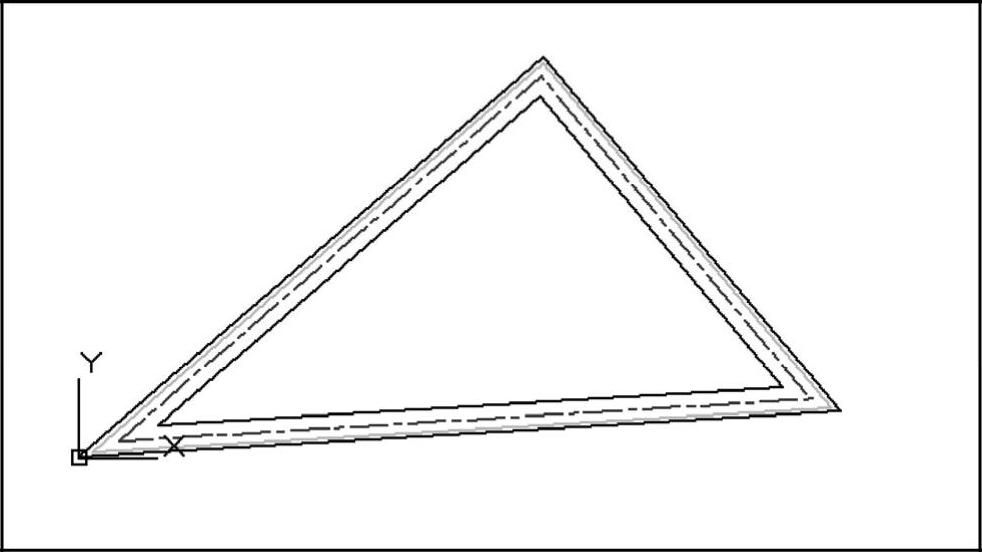

图2-16 闭合多线
