AutoCAD2015建筑设计与制图对象捕捉设置及开启方法
【摘要】：单击状态栏上的按钮，或者按〈F3〉快捷键，均可使该按钮呈高亮显示状态，即开启对象捕捉功能。在开启前，用户应该根据需要设置AutoCAD系统识别的点的类型，如图1-70所示。图1-70 设置需要捕捉的特殊点在状态栏的按钮上单击鼠标右键，在快捷菜单中选择命令，弹出对话框，并自动切换到选项卡。选中该复选框，即可开启对象捕捉功能。用于控制是否开启对象捕捉追踪。
用户在进行图形绘制时，常需利用一些特殊点，例如线段的端点和中点，圆的圆心、象限点及切点。如果只利用光标在图形上拾取，有时会很困难。因此，AutoCAD提供了【对象捕捉】功能，帮助用户准确地识别这些特殊点。
单击状态栏上的【对象捕捉】按钮
，或者按〈F3〉快捷键，均可使该按钮呈高亮显示状态，即开启对象捕捉功能。
在开启【对象捕捉】前，用户应该根据需要设置AutoCAD系统识别的点的类型，如图1-70所示。

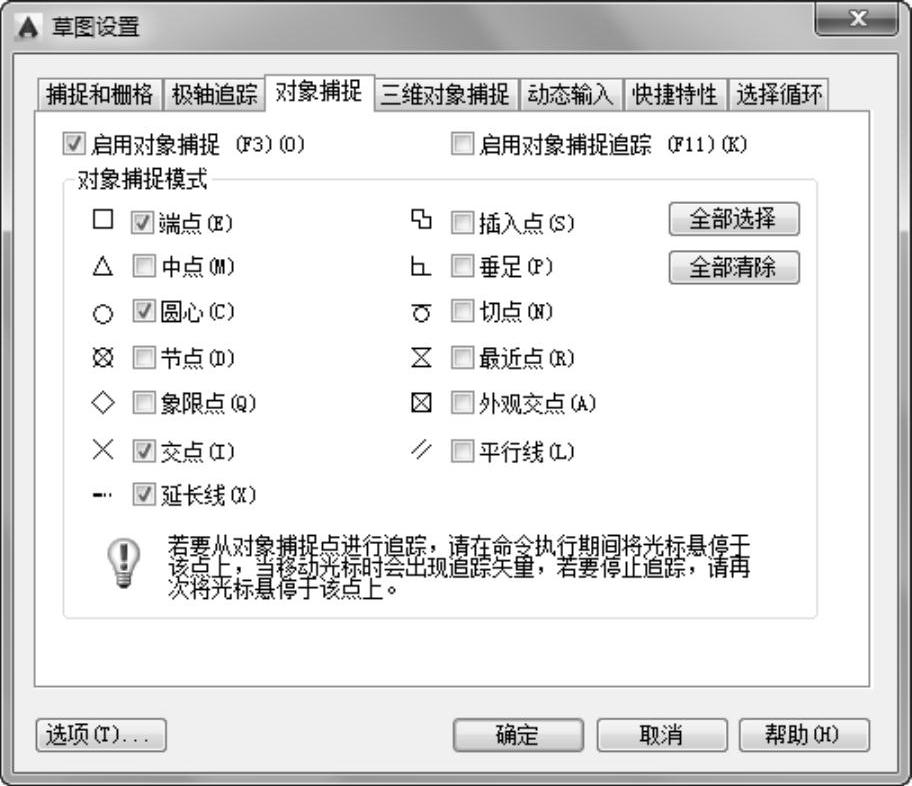

图1-70 设置需要捕捉的特殊点
在状态栏的【对象捕捉】按钮
上单击鼠标右键，在快捷菜单中选择【设置】命令，弹出【草图设置】对话框，并自动切换到【对象捕捉】选项卡。下面将介绍该选项卡中关于【栅格】的各参数及其含义。
（1）【启用对象捕捉】复选框。用于控制是否开启对象捕捉功能。选中该复选框，即可开启对象捕捉功能。
（2）【启用对象捕捉追踪】复选框。用于控制是否开启对象捕捉追踪。
（3）【对象捕捉模式】选项组。该选项组用于选择需要捕捉的特殊点。单击【全部选择】按钮
可以选择所有特殊点；单击【全部清除】按钮
可以取消选择所有特殊点。
每一种类型的特殊点都有一个对应的符号。当用户在图形中捕捉这些点时，系统将自动显示这些符号。
